12-20 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 하십시오 . 메 모 Fiducial Camera 의 캘리브레이션 기준값은 다음과 같습니 다 . Fiducial Camera (FOV 12) ScaleX:23.0~27.0( μ m/pixel) ScaleY : 23.0~27.0 ( μ m/pixel) 12.3.4…
12-19
Machine Calibration
2. <2. Fid Cam Scale> 버튼을 클릭하면 메시지 창에 “Fid-Cam will Move to Specific
Fiducial Mark’s Position. Click [Next] to Move.”라 는 메시지가 나타납니다.
Fiducial Camera를ANC의Fiducial Mark위치로 이동하기 위해서 <Next> 버튼을
클릭하십시오.
3. “Calibration is Prepared. To Calibrate, Click [Next].”라는 메시지가 나타납니다.
이 때, <Light…> 버튼을 클릭하고 클릭하고 ‘Light Control’ 대화상자에서
‘SMVision’창에서 보여지는 Fiducial Mark가 선명하게 보이도록 조명의 밝기
를 조정한 후 <Next> 버튼을 클릭하십시오.

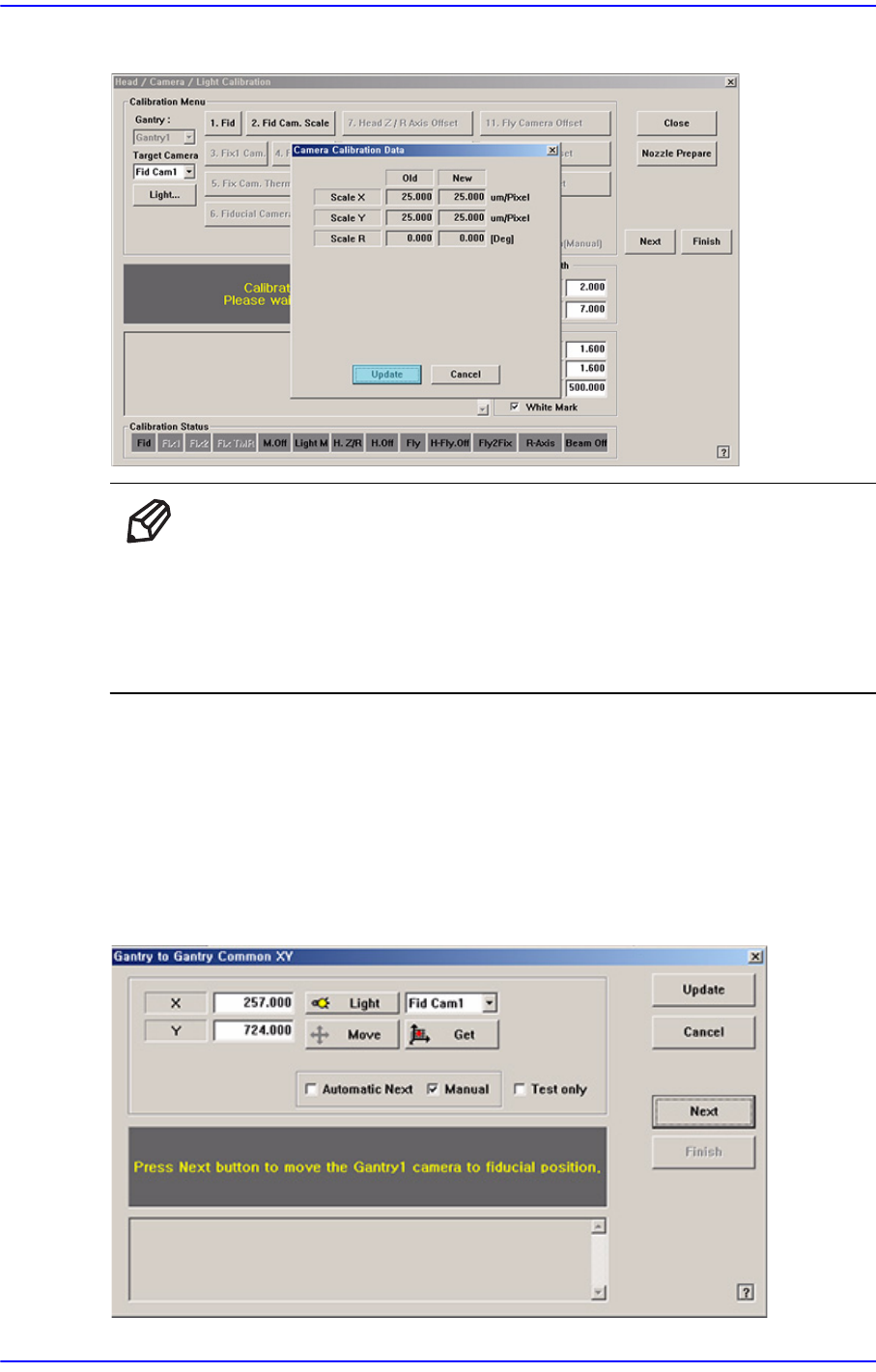

4. 자동으로 Calibration을 수행한 후, Calibration이 완료되면, 다음 그림과 같이 결
과값을 보여줍
니다. 새로운 Calibration 값을 적용하려면 <Update> 버튼을 클릭
12-20
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
하십시오.
메 모 Fiducial Camera 의 캘리브레이션 기준값은 다음과 같습니다.
Fiducial Camera (FOV 12)
ScaleX:23.0~27.0(μm/pixel)
ScaleY: 23.0~27.0 (μm/pixel)
12.3.4. Common XY Calibration
두 Gantry간의 좌표계를 일치시키는 과정입니다. 정확하지 않을 경우 Gantry1F 과
Gantry1R간에 Offset이 발생해 장착정도 등에 영향을 미칠 수 있을 뿐 아니라 Gantry
간에 충돌이 발생할 수도 있습니다.
그림
12.8
“
Gantry-to-Gantry Common XY
”
대화상자
12-21
Machine Calibration
<Automatic Next> 체크박스
이 체크박스를 선택하고 <Next> 버튼을 클릭하면 자동으로 Gantry간 좌표계를
일치시키는 과정을 수행합니다.
<Manual> 체크박스
티칭박스를 사용하여 각 Gantry를 지정된 위치로 이동시켜서 Gantry간 좌표계
를 일치시키는 과정을 수동으로 수행합니다.
<Test only> 체크박스
선택한 후 캘리브레이션(Calibration)을 하면 결과 값이 저장되지 않고 Display만
됩니다. 따라서 그 이전 Data와 비교해서 현재 장비의 변화 상태를 확인할 수 있
습니다.
<Device
> 콤보박스
이동시킬 Fiducial Camera를 선택합니다.
<Move> 버튼
선택된 Gatry의 Fiducial Camera를 이동시킵니다 .
경 고 장비의 Calibration시 지정되지 않은 사용자 또는 전문교육을 받
지 않은 사용자의 조작오류 및 주위확인 부족으로 인해장비 및
설정 데이터에 심각한 손상을 줄 수 있으며 작업자 또는 장비 주
변의 작업자가 상해를 입을 수 있습니다.
Calibration하려는 대상을 확인하고 장비 주변에 다른 작업자가
있는지 반드시 확인한 후 Calibration을 수행하고 반드시 전문교
육을 받은 지정된 사용
자 이외에는 Calibration을 수행하지 마십
시오.
<Light> 버튼
Inner
선택된 Gantry의 Fiducial Camera의 Inner 조명밝기를 조절합니다.
Outer
선택된 Gantry의 Fiducial Camera의 Outer 조명밝기를 조절합니다.
12.3.4.1. Procedure
자동설정방법은 다음과 같습니다;
1. <Move> 버튼을 클릭하여 Fiducial Camera를 지정된 위치로 이동시키십시오.
2. SMVision 창에 보이는 십자선의 중심이 컨베이어상에 사전에 설정된 Fiducial
