Samsung Component Placer SM 411F/411FN Administrator ’ s Guide xviii Calibration T ool 캘리브레이션을 수행하기 위해서 사용되어지는 도구 중 하나입니다 .
머리말
xvii
Vision 이미지를 흑과 백으로 만 나타내는 것을 의미합니다.
Local Part Library
MMI 설치 이후, 작업자가 작업을 하는 동안 등록한 부품들의 Profile 정보를 가
지고 있는 데이터베이스입니다.
Standard Part DB
MMI 인스톨 시, 자동적으로 설치되는 표준 부품의 Profile정보를 가지고 있는
데이터베이스 입니다.

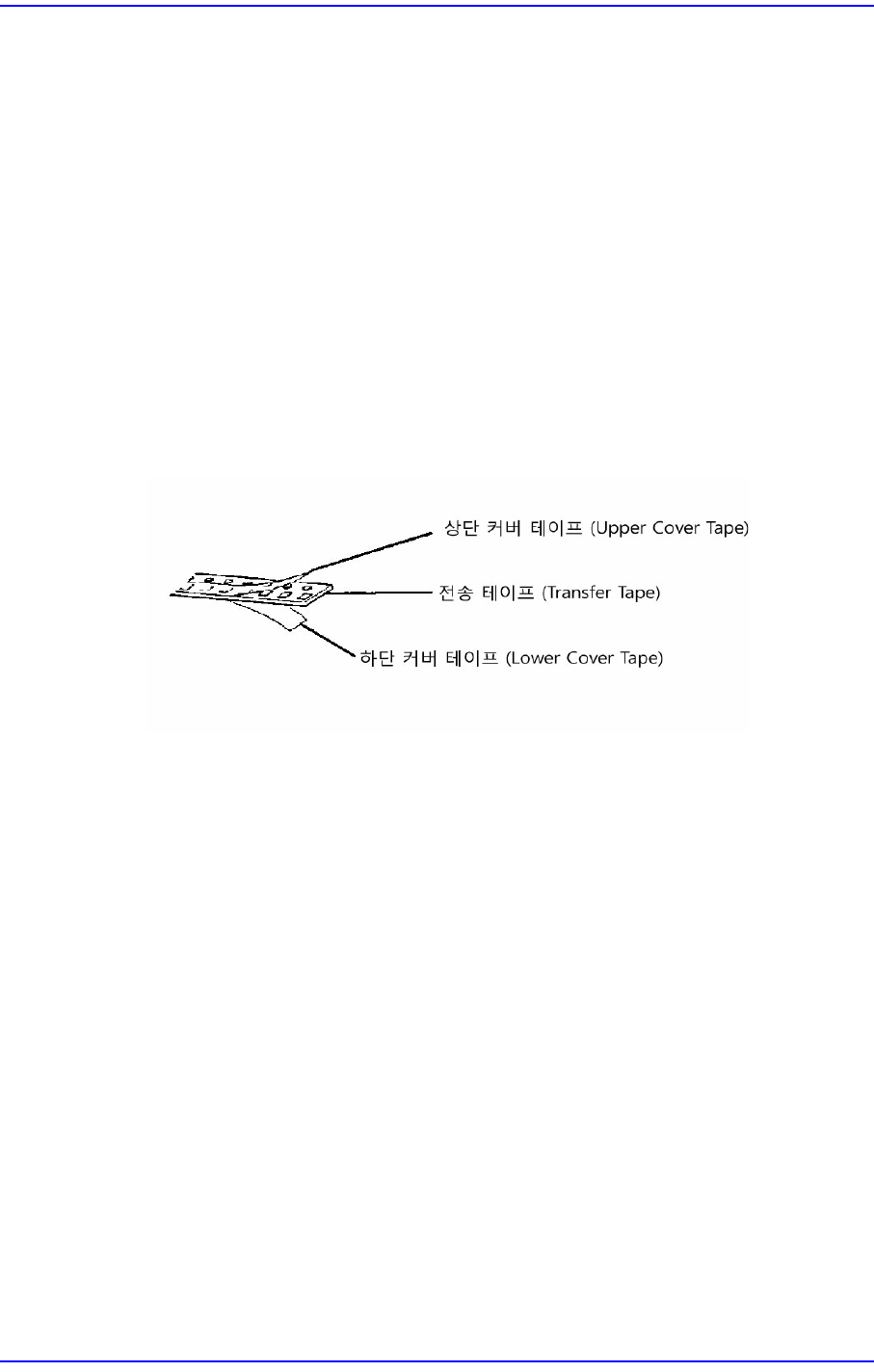

부품 포켓
테이프 피더의 경우, 부품을 담고있는 부품테잎이 감겨있던 Reel이 장착됩니다.
그런데, 부품테잎은 크게 부품을 담고 있는 전송테
잎과 부품이 빠져나오지 않도
록 봉하고 있는 커버테잎이 있습니다. 여기서 부품 포켓은 부품을 담고 있는 전
송테잎을 의미합니다.
Gray Level
칼라영상이 아닌 일반 흑백영상 수준을 의미하는 것으로, Binary Mode처럼 완
전히 흑(Black)과 백 (White)으로 이루어진 영상과는 다릅니다.
허용오차(Tolerance)
통상적으로 발생되는 오차를 허용할 수 있는 수준을 정한 값을 의미합니다. 비
록 어떤 결과 값이 설정
된 값과 정확히 일치되지 않는다 하더라도, 허용되어지
는 오차의 수준 내에 있다면 유효한 것으로 간주됩니다.
ASCII File
아스키란 미국에서 표준화가 추진된 정보교환용 7비트 부호로, 아스키코드 표
준을 따라서 생성된 파일을 아스키파일이라합니다 .
SSA Format
삼성테크윈에서 개발한 파일형식으로 PCB파일내의 여러가지 정보를 저장함에
있어서 삼성테크윈주식회사에서 생산된 장비에 호환되는 파일형식입니다.
Software Limit
기구적인 리미트가 아닌 MMI내에서 소프트웨어적으로 이동 제한 범위를 설정
하여 헤드As
sembly의 움직임을 제한합니다.
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
xviii
Calibration Tool
캘리브레이션을 수행하기 위해서 사용되어지는 도구 중 하나입니다.
운영모드 및 패스워드
변경
