12-39 Machine Calibration 경 고 장비의 Calibration 시 지 정되지 않은 사용자 또는 전문교육을 받 지 않은 사용자의 조작오류 및 주위확인 부족으로 인해장비 및 설정 데이터에 심각한 손상을 줄 수 있으며 작업자 또는 장비 주 변의 작업자가 상해를 입을 수 있습니다 . Calibration 하려는 대상을 확인하고 장비 주변에 다른 작업자가 있는지 반드시 확인한 후 …
12-38
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

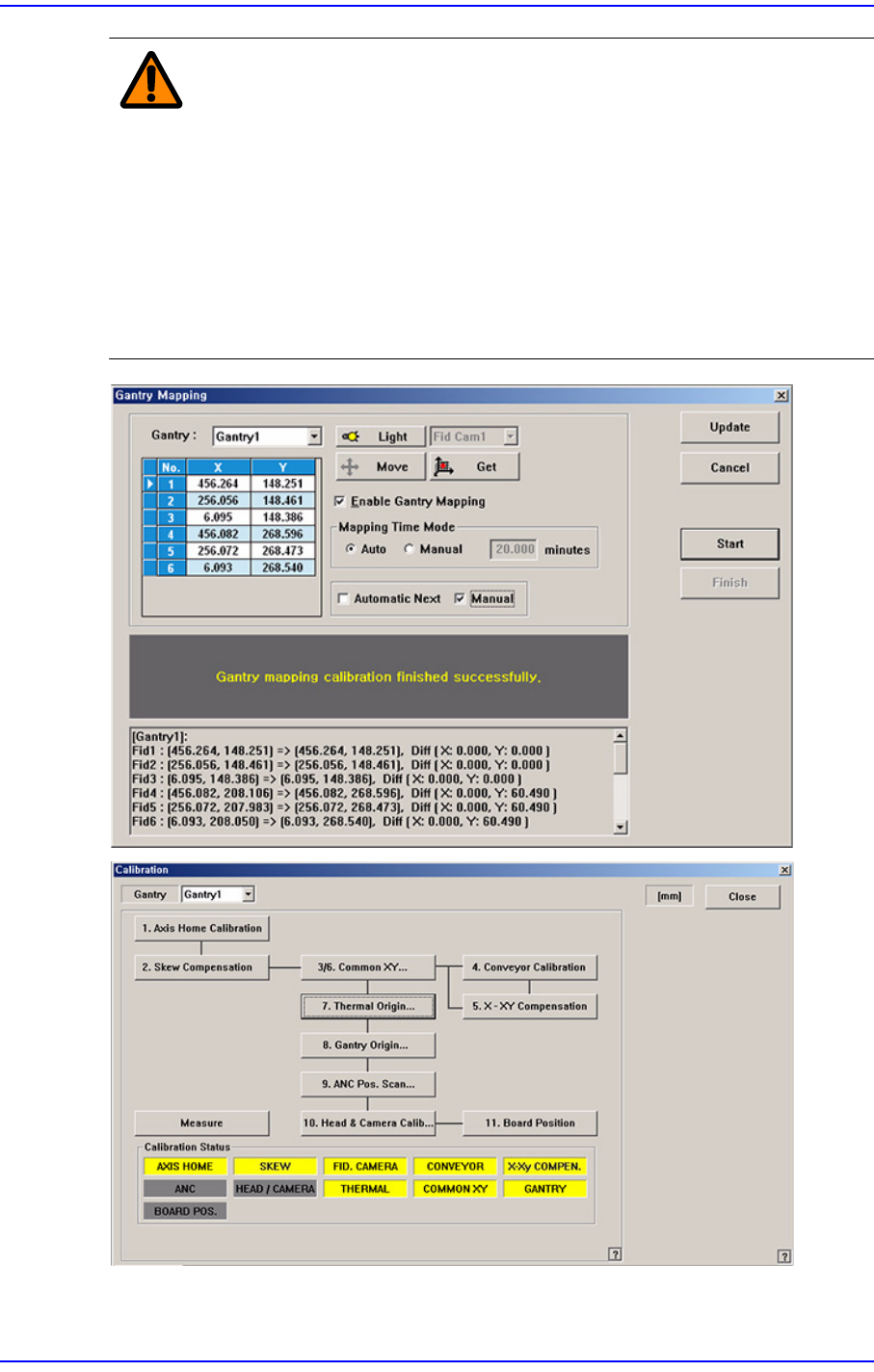

만일, Gantry Mapping을 비활성화시키려면, 체크박스의 체크를 제거하시기 바
랍니다.
<Mapping Time Mode> 영역
Mapping을 수행하는 주기를 설정합니다.
Auto: 자동으로 미리 지정된 주기로 Mapping을 수행합니다.
Manual: 우측의 에디트박스에 주기를 입력하고 수동으로 해당 주기마다
Mapping을 수행합니다 .
<Automatic Next> 체크박스
이 체크박스를 선택하고 <Next> 버튼을 클릭하면 자동으로 Gantry Mapping 과
정을 수행합니다.
<Manual> 체크박스
티칭박스를 사용하여 각 Gantry를 지정된 위치로 이동시켜서 Gantry Thermal
Mapping 과정을 수동
으로 수행합니다.
12.3.8.1. Procedure
수동으로 Gantry Mapping을 수행하는 절차는 다음과 같습니다;

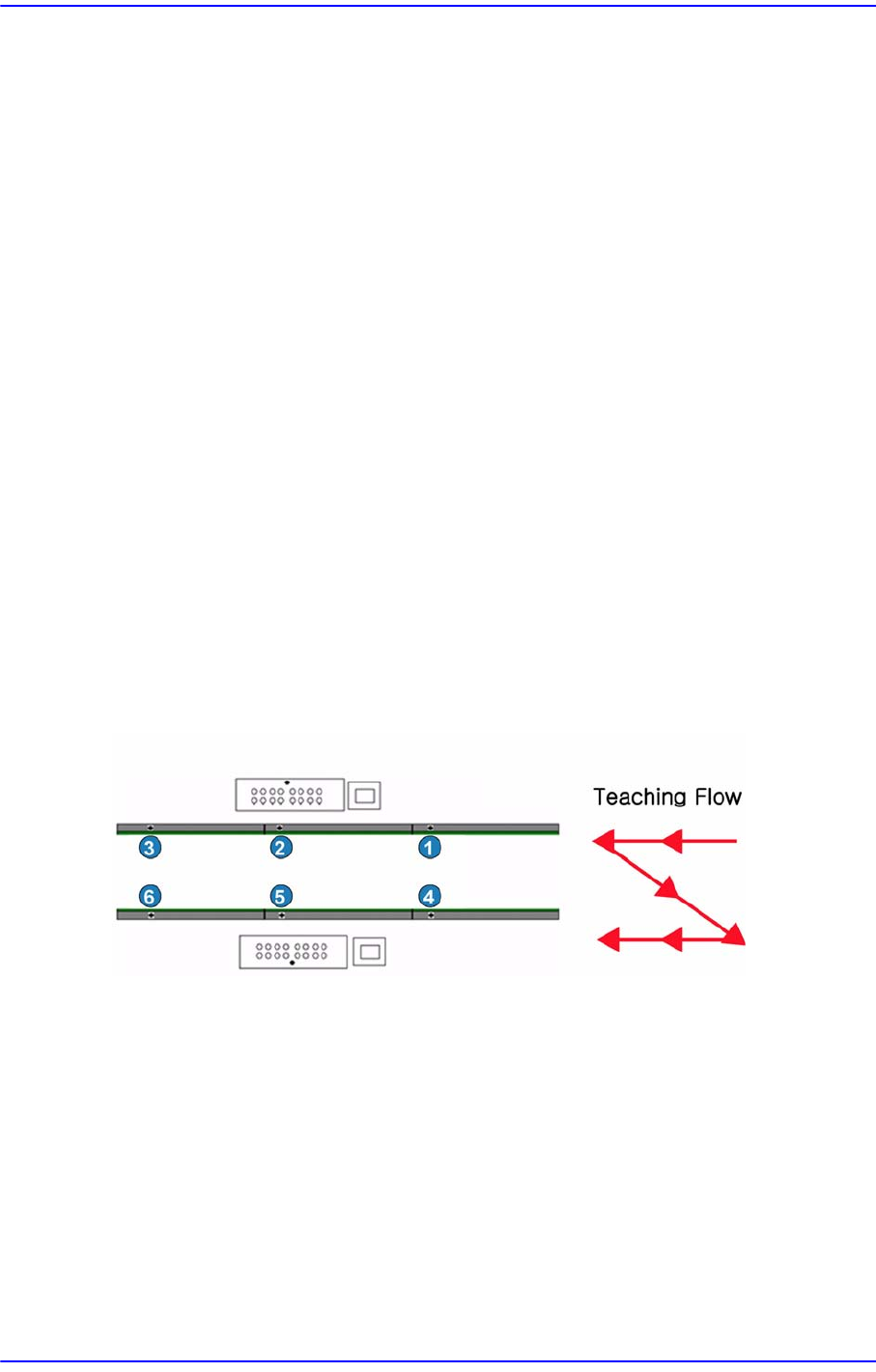

1. 다음 그림을 참조하여 Conveyor 상면에 위치한 Fiducial Mark 6점의 위치를 티칭
하십시오.
2. <Move> 버튼을 클릭하여 Fiducial Camera를 지정된 위치로 이동시키십시오.
3. SMVision 창에 보이는 십자선의 중심이 Fiducial Mark 1번의 중심과 일치하도록
티칭박스를 이용하여 Fiducial Camera의 위치를 조절하십시오.
4. <Get> 버튼을 클릭하여 현재의 좌표값을 반영하십시오 .
5. 동일한 방법으로 상기 그림의 진행 순서에 따라서 Fiducial Mark2~6번 까지 티칭
하십시오.
6. Gantry1F에 대해서 6점의 Fi
ducial Mark에 대한 티칭이 완료되면 Gantry1R에 대
해서 6점의 Fiducial Mark의 티칭이 수행됩니다. 방식은 Gantry 1F와 동일합니다
.
12-39
Machine Calibration
경 고 장비의 Calibration시 지정되지 않은 사용자 또는 전문교육을 받
지 않은 사용자의 조작오류 및 주위확인 부족으로 인해장비 및
설정 데이터에 심각한 손상을 줄 수 있으며 작업자 또는 장비 주
변의 작업자가 상해를 입을 수 있습니다.
Calibration하려는 대상을 확인하고 장비 주변에 다른 작업자가
있는지 반드시 확인한 후 Calibration을 수행하고 반드시 전문교
육을 받은 지정된 사용
자 이외에는 Calibration을 수행하지 마십
시오.
12-40
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
12.3.9. ANC Pos. Scan
ANC 상면의 Fiducial Mark 2점을 티칭합니다. 전면 및 후면 ANC의 상대적인 좌표
계를 보상합니다.
자세한 사항은
“
6.3 Fiducial Mark
설정”
을 참조하시기 바랍니다.
12.3.10. Head & Camera Calibration
Camera Calibration 기능을 수행합니다. 캘리브레이션을 수행하는 순서 및 필요한 도
구는 다음과 같습니다;
Fix Camera Scale Calibration (CNT20 노즐)
