12-44 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 주 의 노즐 삽입 시 주의사항 다음 그림을 참조하셔서 삽입하여주십시오 . 5. 메시지박스에 “ Move T o Center Position of [Fix1] Camera. T o Move, Click [Next]. ” 나 타납니다 . Head Ass embly 를 Fix…

12-43

Machine Calibration

2. 그러면, Head Assembly가 장비의 지정된 위치로 이동한 후, 모든Z축을 하강합

니다. 이때, 수동으로 삽입되어 있는 모든 Nozzle을 제거하십시오.

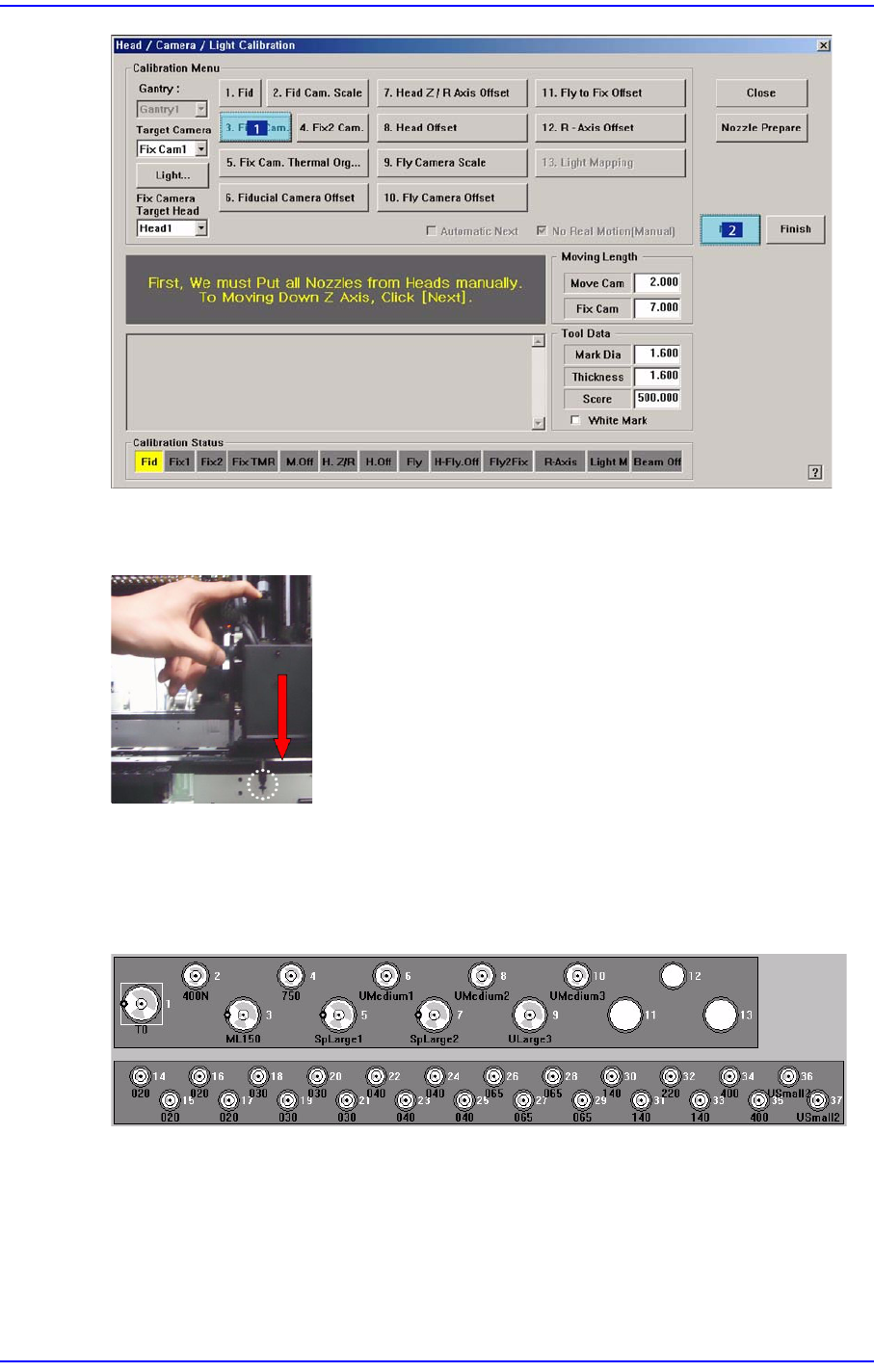

3. “Next Attach the Calibration Tool to Head 1. Click [Next] for Moving Down Head.

After Moving, Attach the Tool to head Manually.”라 는 메시지가 나타납니다. 헤드

1번의 노즐 홀더에 CNT20 노즐을 수동으로 삽입한 후, <Next> 버튼을 클릭하십

시오.

4. “Move To Center Position Of Calibration Tool. To Move, Click[Next].” 라는 메시

지가 나타납니다.

Fiducial Camera를 ANC상면의 Calibration Tool 위치로 이동시키기 위해서

<Next>를 클릭하십시오. 이 때 , SMVision 창의 십자

선 중심에 Calibration Tool

중심의 Fiducial Mark가 위치하도록 Calibration Tool의 위치를 조정하십시오.

12-44

Samsung Component Placer SM411F/411FN Administrator

’

s Guide

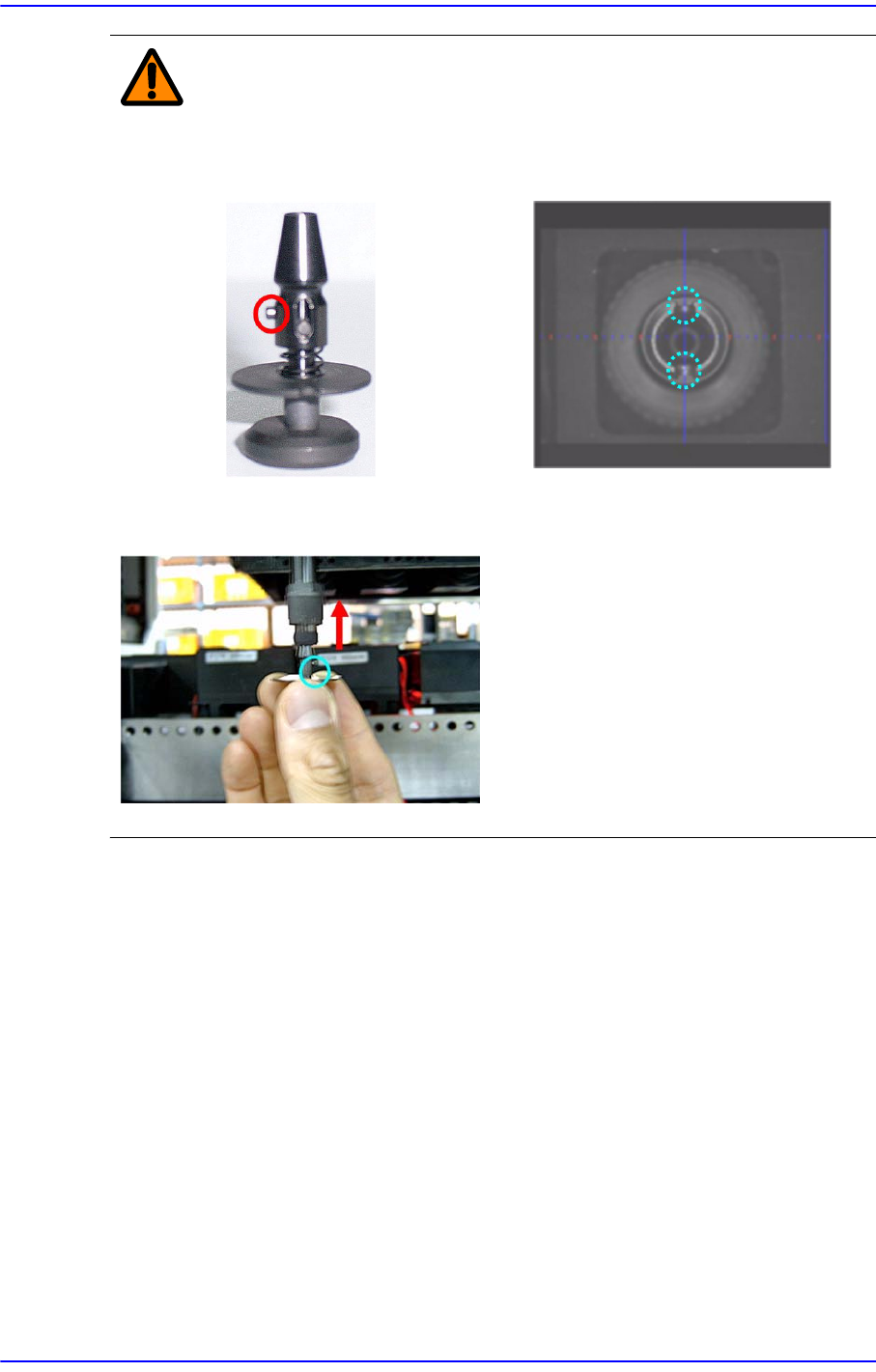

주 의 노즐 삽입 시 주의사항

다음 그림을 참조하셔서 삽입하여주십시오.

5. 메시지박스에 “Move To Center Position of [Fix1] Camera. To Move, Click

[Next].” 나타납니다. Head Assembly를Fix1 Camera의 중심 위치로 이동시키기

위해서 <Next> 버튼을 클릭하십시오.

CNT20 노즐의 방향설정 Pin과

Nozzle Holder의 방향설정 홈을 고려

하여 CNT20 노즐을 삽입해야 합니다.

이것을 고려하지 않고 삽입하면 Error

를 발생 시킬 수 있습니다.

12-45

Machine Calibration

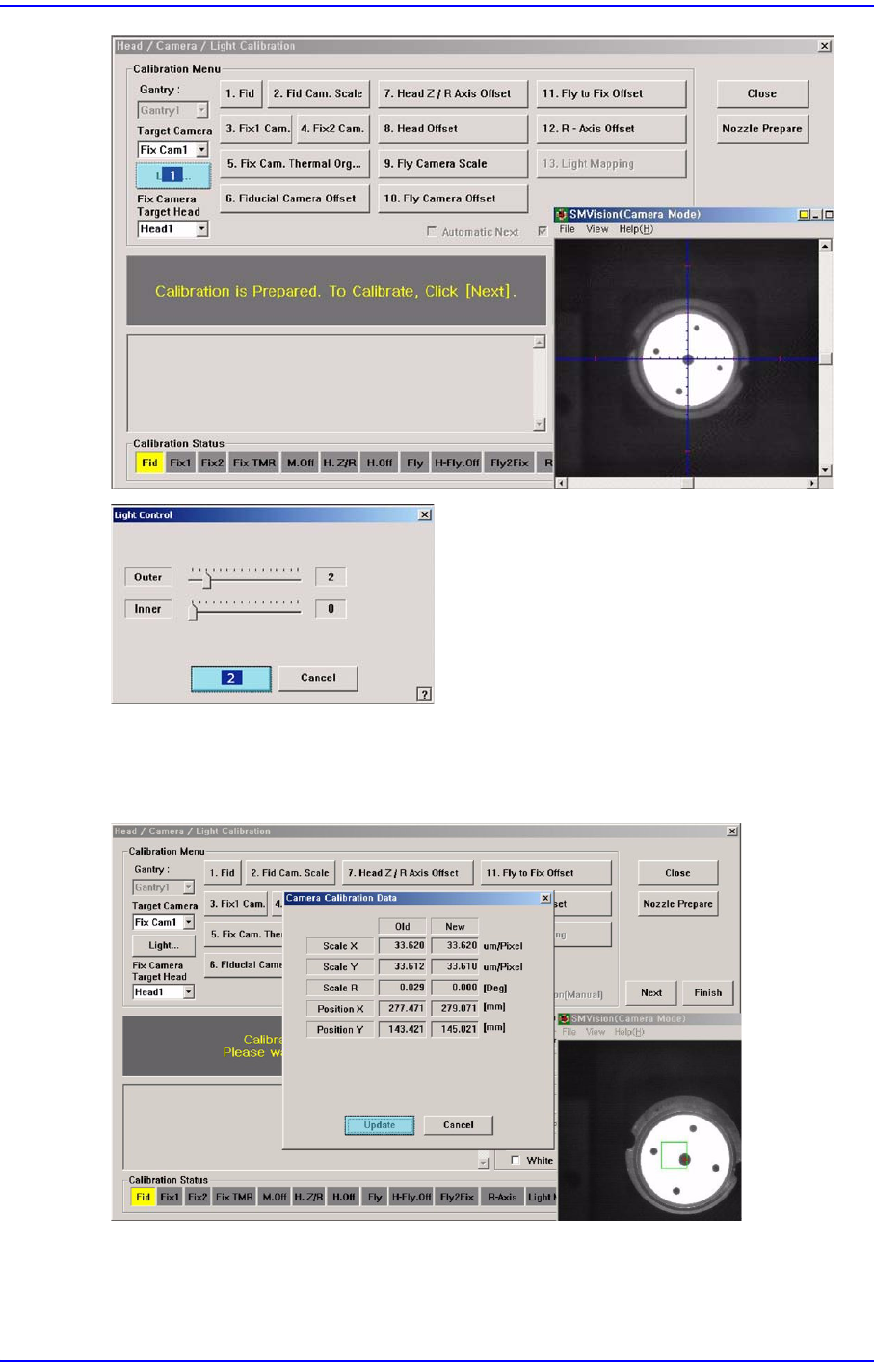

6. 자동으로 Calibration을 수행한 후, Calibration이 완료되면, 다음 그림과 같이 결

과값을 보여줍니다. 새로운 Calibration 값을 적용하려면 <Update> 버튼을 클릭

하십시오.
