12-54 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 12.3.10.4. Head Offset Calibration Gantry 의 Fid ucial Camera 중심과 각 Hea d 의 중심까지의 거리 (XY Offset) 을 측정합 니다 . 다음은 Head 의 XY Offset 을 캘리브레이션하는 과정입니다 . 1. &…
12-53
Machine Calibration

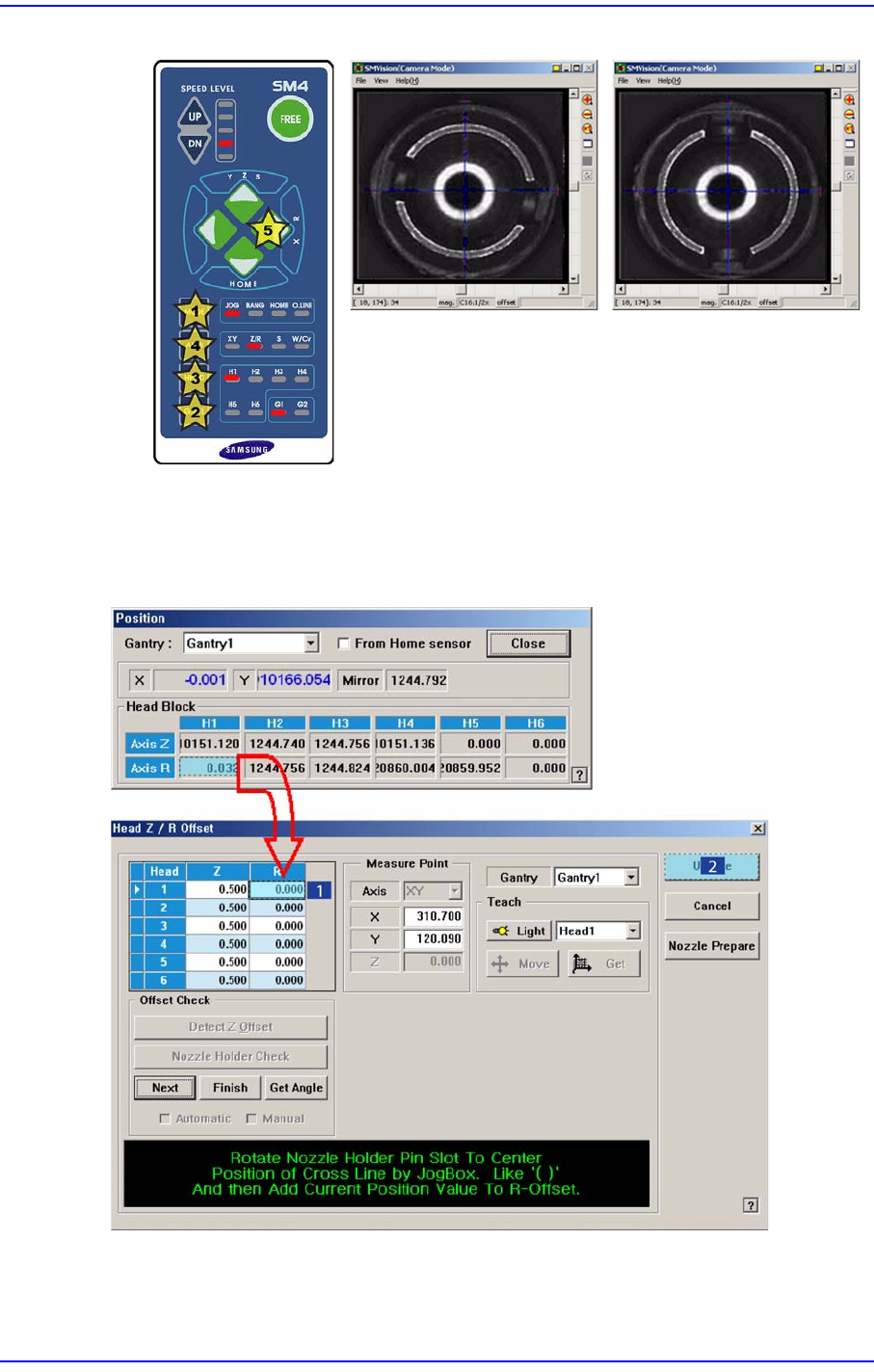

즉, 위의 그림과 같이 노즐홀더 치구를 이용하여 1~2번, 3~4번, 5~6번의 헤드가
기구적으로 같은 조립 방향으로 먼저 조립되어 있어야 합니다 .
7. 이 때, 적용할 R축의 Current Position값을 입력하고 Update 하십시오.
8. Head 2 ~ Head 6 도 마찬가지 방법으로 측정하십시오.
9. 캘리브레이션 결과를 장비에 적용하려면 <Update> 버튼을 클릭하십시오.
12-54
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
12.3.10.4. Head Offset Calibration
Gantry의 Fiducial Camera 중심과 각 Head의 중심까지의 거리(XY Offset)을 측정합
니다.
다음은 Head의 XY Offset을 캘리브레이션하는 과정입니다.
1. <Nozzle Prepare> 버튼을 클릭하여 수동으로 ANC 1번 홀에 CNT20노즐을 삽입
하십시오.
<Automatic Next> 체크박스를 선택하고 <8. Head Offset> 버튼을 클릭하면 자동
으로 선택된 Gantry에 대해서 캘리브레이션을 수행합니다.
<No Real Motion[Manual]> 체크박스를 선택하고 캘리브레이션을 수행하면 수동
으로 각 헤드별로 노즐을 삽입하면서 <Next> 버튼을 클릭하여 다음 단계로 진행
합니다.
<Automatic> 또는 <Manual> 중 어느 체크
박스도 선택하지 않고 캘리브레이션을
수행하면 현재 선택된 헤드에 대해서 자동으로 노즐을 교환하지만 <Next> 버튼
을 클릭하여 다음 단게로 진행합니다 .
2. <8. Head Offset> 버튼을 클릭하면 메시지 창에 “First, We must Put all Nozzles
From Heads manually. To Moving Down Z Axis, Click [Next].” 라는 메시지가 나타
납니다. 헤드에 장착되어 있는 모든 노즐을 수동으로 제거하려면 <Next> 버튼을
클릭하십시오.
3. 그러면, Head Assembly가 장비의 지정된 위치로 이동한 후, 모든 Z축을 하강합
니다. 이때, 수동으로 장착되
어 있는 모든 Nozzle을 제거하십시오.
12-55
Machine Calibration
4. “Next Attach the Calibration Tool to Head 1. Click [Next] for Moving Down Head.
After Moving, Attach the Calibration Nozzle to head Manually.”라는 메시지가 나타
납니다. 헤드 1번의 노즐 홀더에 CNT20 노즐을 수동으로 장착한 후, <Next> 버
튼을 클릭하십시오.
5. “Move To Center Position of Calibrration Tool. To Move, Click [Next].” 나타납니
다. Head Assembly를 ANC상의 Calibration Tool 위치로 이동시키기 위해서
<Next> 버튼을 클릭하십시오 .
6. “Calibration is Prepared. To Calibrate, Click [Next].” 라는 메시지가 나타납니다.
이 때, <Light…> 버튼을 클릭하고 ’Light Control’ 대화상자에서 SMVision창에
서 보여지는 Calibration Tool상의 Ficucial Mark가 선명하게 보이도록 조명의 밝
기를 조정
한 후 <Next> 버튼을 클릭하십시오.
7. 자동으로 Calibration을 수행한 후, Calibration이 완료되면, 다음 그림과 같이 결
과값을 보여줍니다. <Next> 버튼을 클릭하십시오.
