12-60 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 9. “ Next, Remove the Calibration Nozzle From Head 1. Click [Next] for Moving Down Head. After Moving, Remove the Nozzle Manually . ” 라는 메시지를 나타냅니다 . 헤…
12-59
Machine Calibration
1번의 노즐홀더에 CNT20 노즐을 수동으로 삽입한 후, <Next> 버튼을 클릭하십
시오.
5. “Move To Center Position of [Fix1] Camera. To Move, Click [Next].” 라는 메시지
가 나타납니다. 해당 Head를Fix1 Camera의 중심 위치로 이동시키기 위해서
<Next> 버튼을 클릭하십시오 . 이 때, <Target Camera> 콤보박스에서 ‘Fix1
Cam’을 선택하고, <Light…> 버튼을 클릭하고 “Light Control”대화상자에서
‘SMVision’ 창에 서 보여지는 CNT20 노즐상의 Ficucial Mark가 선명하게 보이
도록 조명의 밝기를 조정하십시오.
6. “Align T
ool for Calibration! Then Click [Next]” 라는 메시지가 나타납니다.
<Next> 버튼을 클릭하십시오 .
7. 7.그러면, Head 1의Z축이 Fly-Camera의Align(부품인식) 높이로 상승하고
Mirror가 닫힙니다. 그리고 메시지박스에 “Calibration is Prepared. To Calibrate,
Click [Next].” 라는 메시지가 나타납니다. 이 때, <Target Camera> 콤보박스에서
“Fly Cam1”을 선택하고, <Light…> 버튼을 클릭하고 “Light Control”대화상자
에서 ‘SMVision’ 창에서 보여지는 CNT20 노즐상의 Ficucial Mark가 선명하게
보이도록 조명의 밝기를 조정한 후 <Next> 버튼을 클릭하십시오.
8. 자동으로 Calibration을 수행
한 후, Calibration이 완료되면, 다음 그림과 같이 결
과값을 보여줍니다. <Next> 버튼을 클릭하십시오.
12-60
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

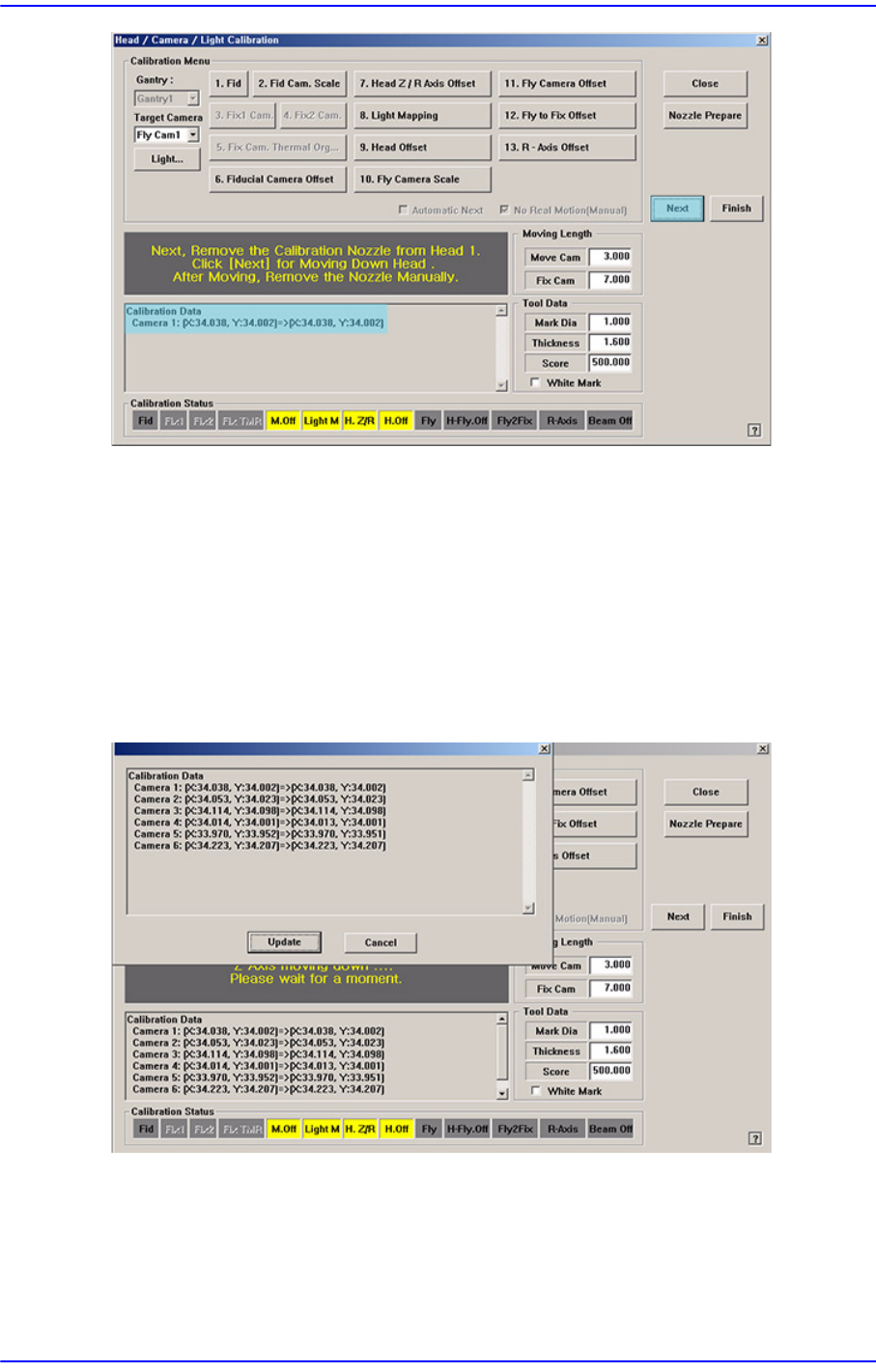

9. “Next, Remove the Calibration Nozzle From Head 1. Click [Next] for Moving Down
Head. After Moving, Remove the Nozzle Manually.”라는 메시지를 나타냅니다. 헤
드 1번의 노즐 홀더에서 Calibration Tool을 수동으로 제거하기 위해서 <Next> 버
튼을 클릭하십시오.
10. Fly Camera 2번부터 6번까지도 Fly Camera 1번에 대해서 Calibration을 수행한
것과 동일한 방법으로 Calibration을 수행하십시오.

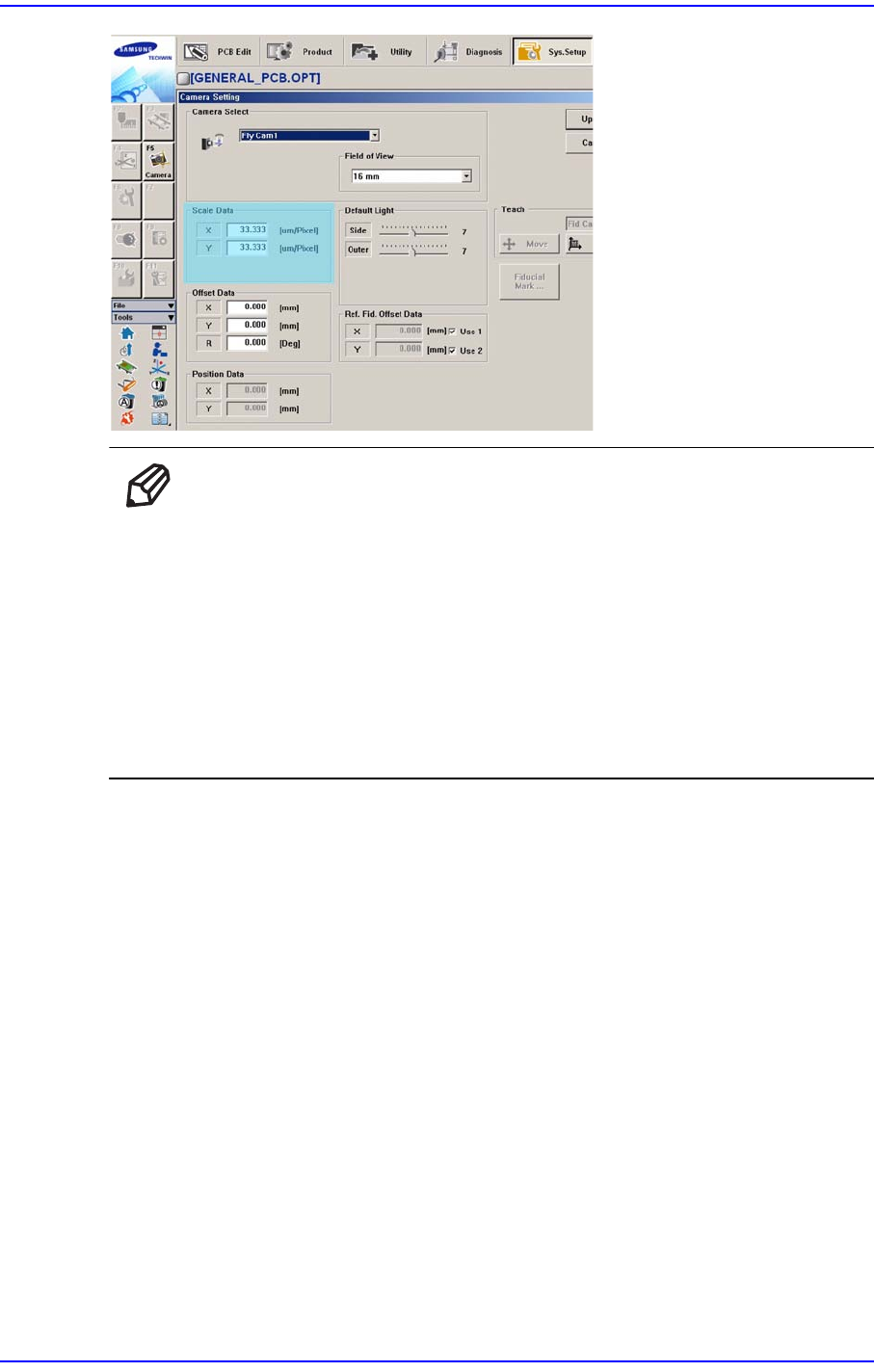

11. 모든 Fly Camera에 대해서 Calibration 절차가 정상적으로 완료되면 다음 그림과
같은 결과값을 보여줍니다.
12-61
Machine Calibration
메 모 Fly Camera의 캘리브레이션 기준값은 다음과 같습니다.
FOV 16
ScaleX: 33.34~35.42 (μm/pixel)
ScaleY: 33.34~35.42 (μm/pixel)
FOV 16 (MEGA)
ScaleX: 15.39~16.35 (μm/pixel)
ScaleY: 15.39~16.35 (μm/pixel)
12.3.10.6. Fly Camera Offset Calibration
Fly-Camera와Head Spindle중심간의 옵셋을 찾기 위해 수행하는 Calibration입니다.
‘Fly-Camera Offset Calibration’을 수행하기 위해서는 ‘Fly-Camera Scale
Calibration’과 ‘Head Z-Offset Calibration’ 이 선행되어야 하며, CNT20 노즐을 사
용하여야 합니다.
다음은 Fly-Camera의 Offset을 캘리브레이션하는 과정입니다.
1. <Nozzle Prepare> 버튼을 클릭하여 수동으로 ANC 1번 홀에 CNT20노즐을 삽입
하십시오.
<Automatic Next> 체크박스를 선택하고 <11. Fly Camera Offset> 버튼을 클릭하
면 자동으로 선택된 Gantry에 대해서 캘리브레이션을 수행합니다
<No Real Motion[Manual]> 체크박스를 선택하고 캘리브레이션을 수행하면 수동
으로 각 헤
드별로 노즐을 삽입하면서 <Next> 버튼을 클릭하여 다음 단계로 진행
합니다.
