13-7
System Setup
피두셜의 사용유무를 설정합니다. 본 기능은 SM411F 장비에서 활성화됩니다.
(Dual Lane Conveyor)
<Use Rail Fiducial> 체크박스
장착 스테이션의 현재 폭을 확인하기 위해서 컨베이어 레일 상의 피두셜을 사용
하려면 선택합니다.

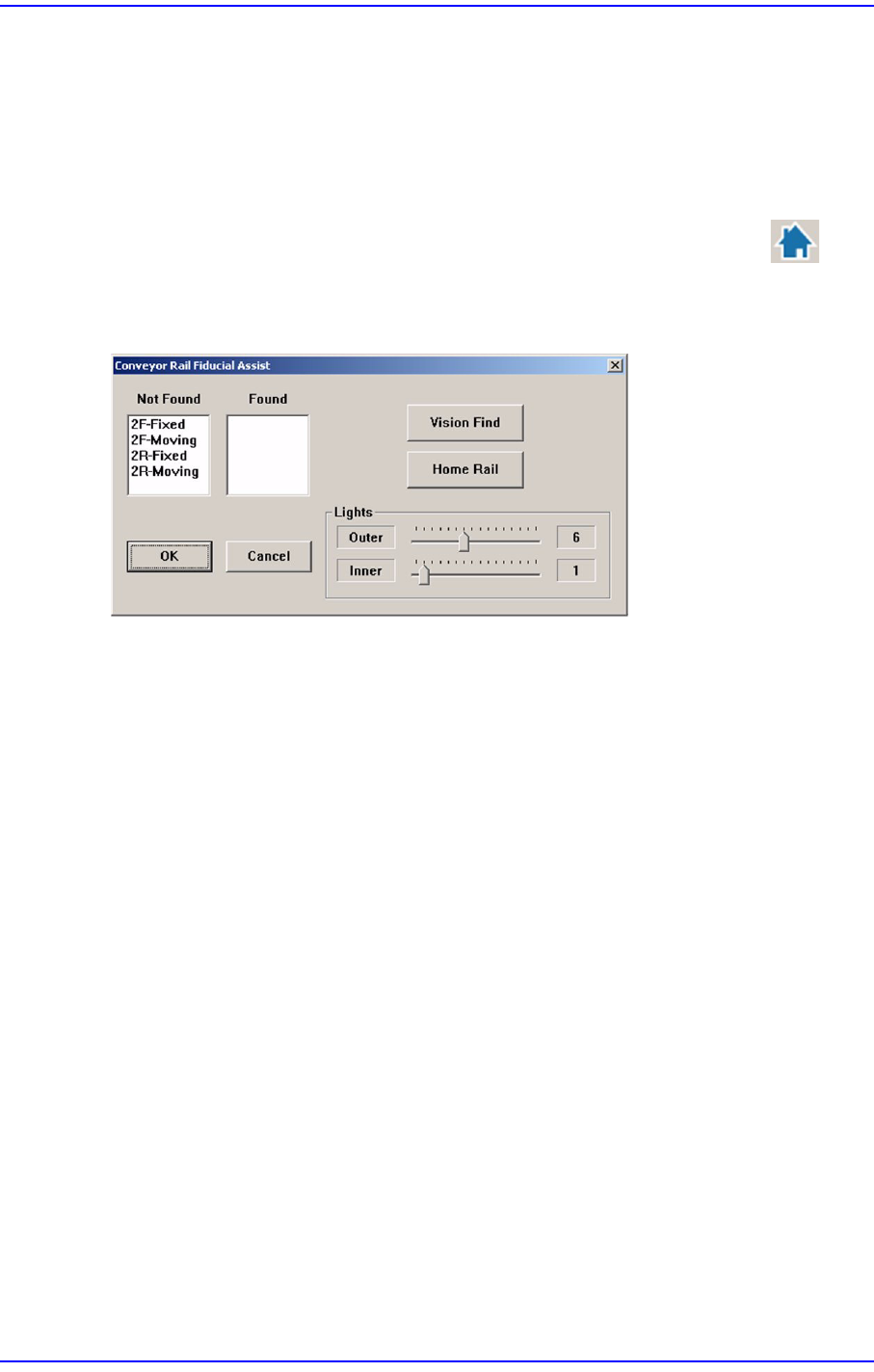

전원 Off시 장착 스테이션의 폭이 변경되어 장비 전체에 대한 Home( ) 실
행 시, 컨베이어 레일 상의 피두셜을 인식하지 못 하면 다음과 같은 대화상자가
나타납니다.
<Not Found> 리스트박스
인식에 실패한 컨베이어 레일 상의 피
두셜을 보여줍니다..
<Found> 리스트박스
인식에 성공한 컨베이어 레일 상의 피두셜을 보여줍니다.
<Vision Find> 버튼
다시 한 번 컨베이어 레일 상의 피두셜에 대한 인식을 수행합니다 .
<Home Rail> 버튼
Width 서보모터에 대한 ‘Home’ 을 실행하여 다시 컨베이어의 Moving Rail을
Home 위치로 이동시킵니다 .
이때, Backup Table에 설치된 Backup Pin을 먼저 제거하십시오.
<Update> 버튼
설정한 데이터를 장비로 전송하고, 대화상자를 닫습니다.
13.2. Position [F4]
장비의 피더베이스 원점 및 시스템 덤프박스의 위치를 설정합니다.
13-8
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

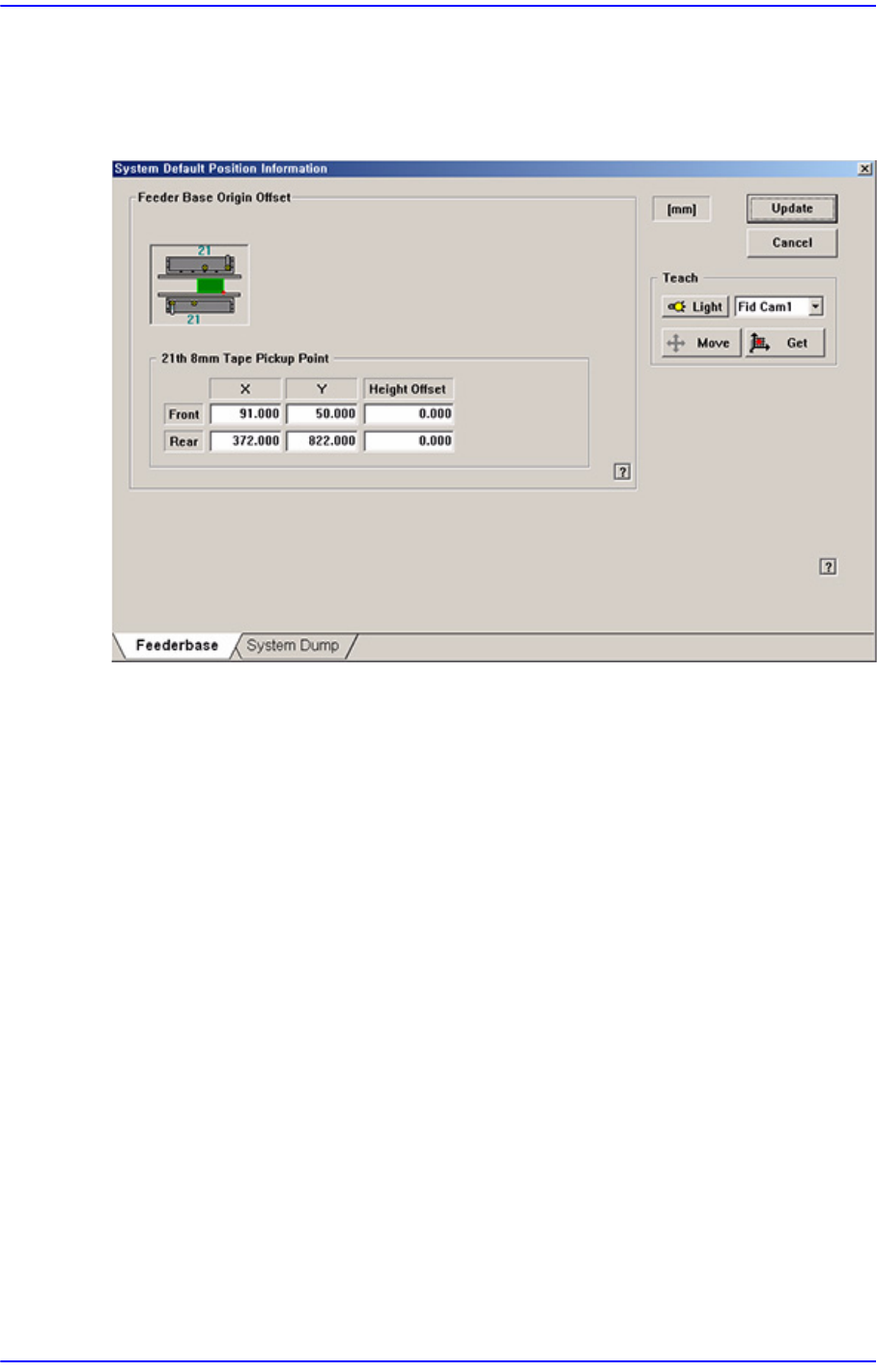

13.2.1. <Feederbase> 탭 대화상자
장비의 각 구성품들의 원점을 설정합니다.
그림
13.5
“
Feederbase
”
탭
대화상자
< Feeder Base Origin Offset > 영역
Feeder Base에 관련된 데이터를 설정합니다.
<21th 8mm Tape Pickup Point> 에디트박스
Feeder Base의 원점을 설정합니다.
Feeder Base의 원점을 설정하는 방법은 다음과 같습니다;
1. 제일 작은 부품 (0603, 1005)의 릴을 테이프 피더에 장착하고 전면 Feeder Base의
21번째 슬롯에 설치하십시오.
Feeder를 설치하기 전, Feeder Base 위에 버려진 부품이 없는지 반드시 확인하시
고, 있다면 제거하십시오.
2. <21th 8mm Tape Pickup Point> 에디트박스를 마우스로 선택하고, <Teach> 영역
의 콤보박스에서 ‘Fid Cam’을 선
택하십시오.
3. <Move> 버튼을 클릭하여 Fiducial Camera를 전면 피더베이스의 21번째 슬롯에
설치된 테이프 피더의 흡착점으로 이동시키십시오.

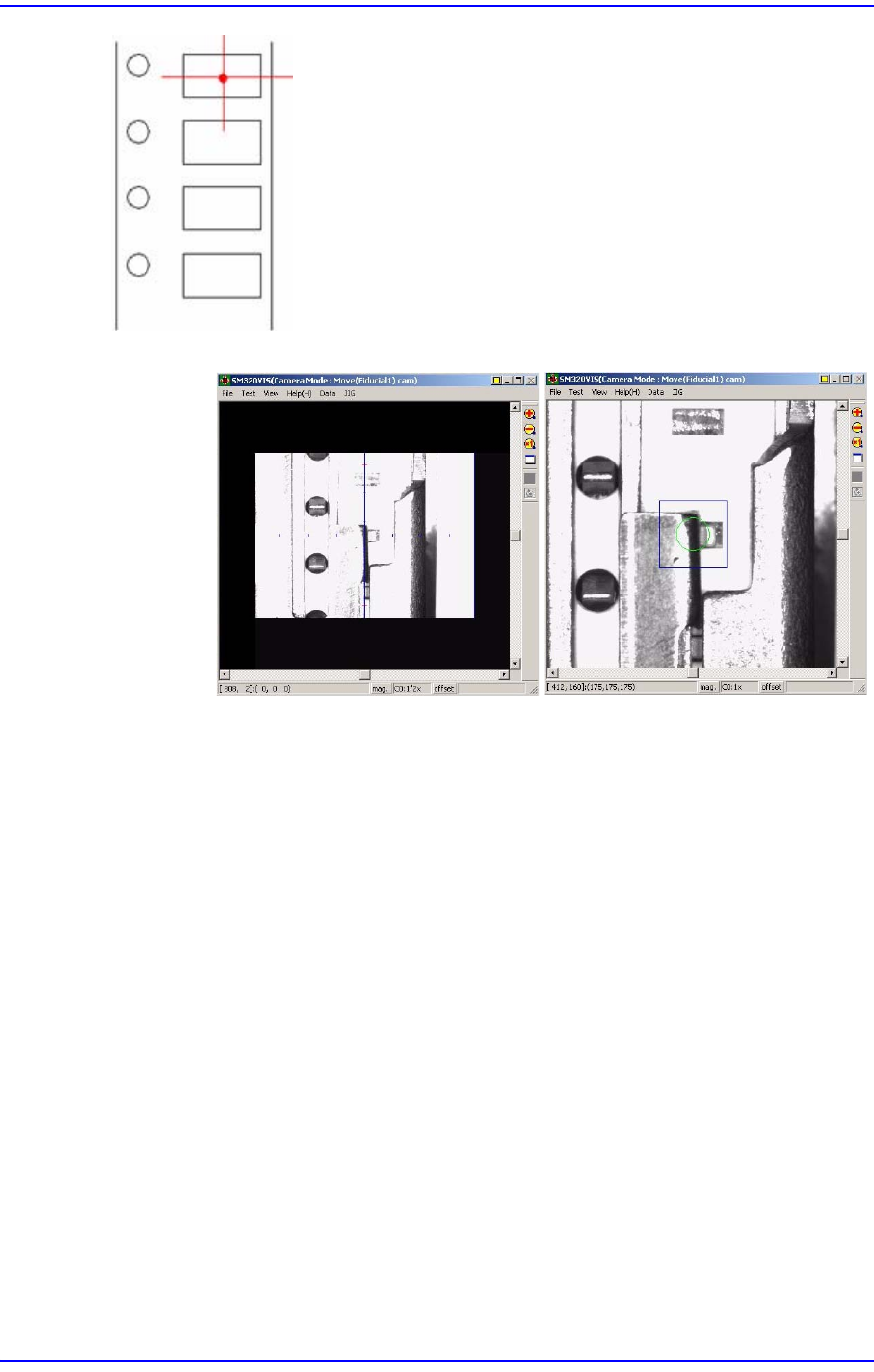

4. Fiducial Camera를 이용하여 테이프 피더의 흡착점을 티칭하십시오 . 이 때, 다음
의 그림처럼 중심점을 티칭하십시오 . 이때, 부품의 중심이 아닌 포켓의 중심을
티칭해야 합니다.
13-9
System Setup
5. Teaching Box를 이용하여 포켓 중심에 SMVision창에 나타나는 Fiducial Camera
의 십자선 중심을 맞춘 뒤, <Get> 버튼을 클릭하여 현재의 좌표값을 선택한 에디
트박스에 입력하십시오.
6. 같은 방법으로, 후면 Feeder Base의 21번째 슬롯에 피더를 설치하고 티칭하십시
오.
<Height Offset> 에디트박스
Feeder Base원점의 Z값을 설정합니다.
13.2.2. <System Dump> 탭 대화상자
흡착한 부품을 버리는 장소인 Dump Box에 관련된 데이터를 설정합니다.
