13-9 System Setup 5. T eaching Box 를 이용하여 포켓 중심에 SMV ision 창에 나타나는 Fiducial Camera 의 십자선 중심을 맞춘 뒤 , <Get> 버튼을 클릭하여 현재의 좌표값을 선택한 에디 트박스에 입력하십시오 . 6. 같은 방법으로 , 후면 Feeder Base 의 21 번째 슬롯에 피더를 설치하고 티칭하십시 오 . <Heig…
13-8
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
13.2.1. <Feederbase> 탭 대화상자
장비의 각 구성품들의 원점을 설정합니다.
그림
13.5
“
Feederbase
”
탭
대화상자
< Feeder Base Origin Offset > 영역
Feeder Base에 관련된 데이터를 설정합니다.
<21th 8mm Tape Pickup Point> 에디트박스
Feeder Base의 원점을 설정합니다.
Feeder Base의 원점을 설정하는 방법은 다음과 같습니다;
1. 제일 작은 부품 (0603, 1005)의 릴을 테이프 피더에 장착하고 전면 Feeder Base의
21번째 슬롯에 설치하십시오.
Feeder를 설치하기 전, Feeder Base 위에 버려진 부품이 없는지 반드시 확인하시
고, 있다면 제거하십시오.
2. <21th 8mm Tape Pickup Point> 에디트박스를 마우스로 선택하고, <Teach> 영역
의 콤보박스에서 ‘Fid Cam’을 선
택하십시오.
3. <Move> 버튼을 클릭하여 Fiducial Camera를 전면 피더베이스의 21번째 슬롯에
설치된 테이프 피더의 흡착점으로 이동시키십시오.
4. Fiducial Camera를 이용하여 테이프 피더의 흡착점을 티칭하십시오 . 이 때, 다음
의 그림처럼 중심점을 티칭하십시오 . 이때, 부품의 중심이 아닌 포켓의 중심을
티칭해야 합니다.
13-9
System Setup
5. Teaching Box를 이용하여 포켓 중심에 SMVision창에 나타나는 Fiducial Camera
의 십자선 중심을 맞춘 뒤, <Get> 버튼을 클릭하여 현재의 좌표값을 선택한 에디
트박스에 입력하십시오.
6. 같은 방법으로, 후면 Feeder Base의 21번째 슬롯에 피더를 설치하고 티칭하십시
오.
<Height Offset> 에디트박스
Feeder Base원점의 Z값을 설정합니다.
13.2.2. <System Dump> 탭 대화상자
흡착한 부품을 버리는 장소인 Dump Box에 관련된 데이터를 설정합니다.
13-10
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

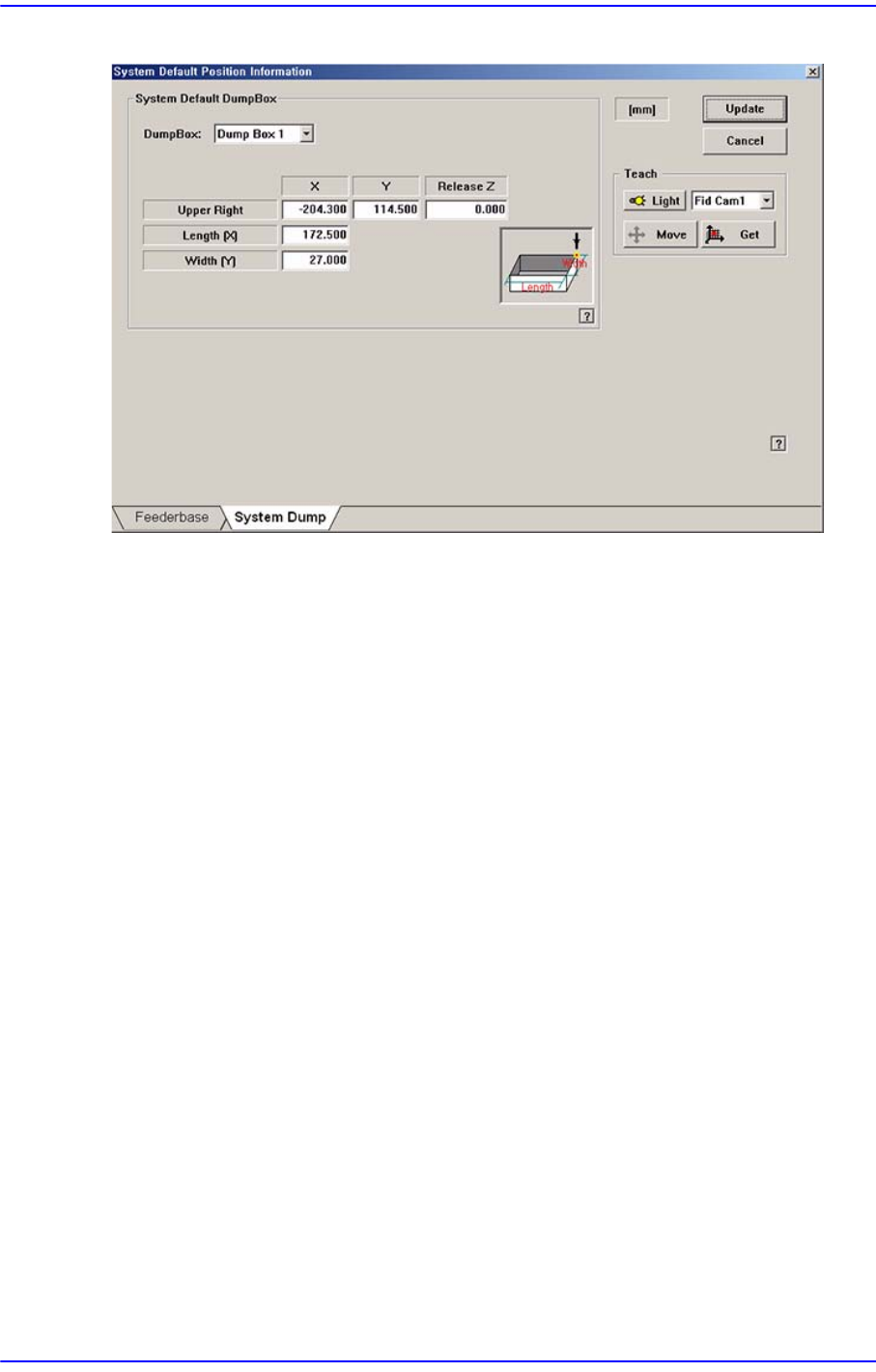

그림
13.6
“
System Dump
”
탭
대화상자
<System Default DumpBox> 영역
시스템 덤프박스의 위치를 설정합니다.
<DumpBox> 콤보박스
설정할 Dump Box를 선택합니다.부품을 버릴 위치(덤프박스의 중앙)를 티칭하
십시오.
<Position - X, Y> 에디트박스
Dump할 때 Head 의 X,Y 위치를 설정합니다.
<Release Z > 에디트박스
부품을 버릴 때 헤드 스핀들의 Z축 높이를 설정합니다.
<Length [X] > 에디트박스
Dump Box의 길이를 입력합니다.
<Width [Y] > 에디트박스
Dump Box의 폭을 입력합니다.
<Update> 버튼
변경한 사항을 장비로 전송하고 대화 상자를 닫습
니다.
<Cancel> 버튼
변경한 사항을 무시하고 대화 상자를 닫습니다 .
