13-14 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide FW -20S: 20 단 Palette 로 구성된 Tr a y 로 RS-232C 를 통해 장비와 통신합니다 . ( 파멕 스 ) – 본 장비 에서 사용할 수 없습니다 . FW -12M: 12 단 Palette 로 구성 된 Tr a y 로 RS-232C 를 통해 장비…
13-13
System Setup
설정한 데이터를 장비로 전송하고, 대화 상자를 닫습니다.
<Cancel> 버튼
설정한 데이터를 무시하고 , 대화 상자를 닫습니다.
13.3.2. <Tray Feeder> 탭 화면
Tray Feeder에 관련된 데이터를 설정합니다. 이 탭을 선택하면 다음과 같은 대화상
자가 표시됩니다.

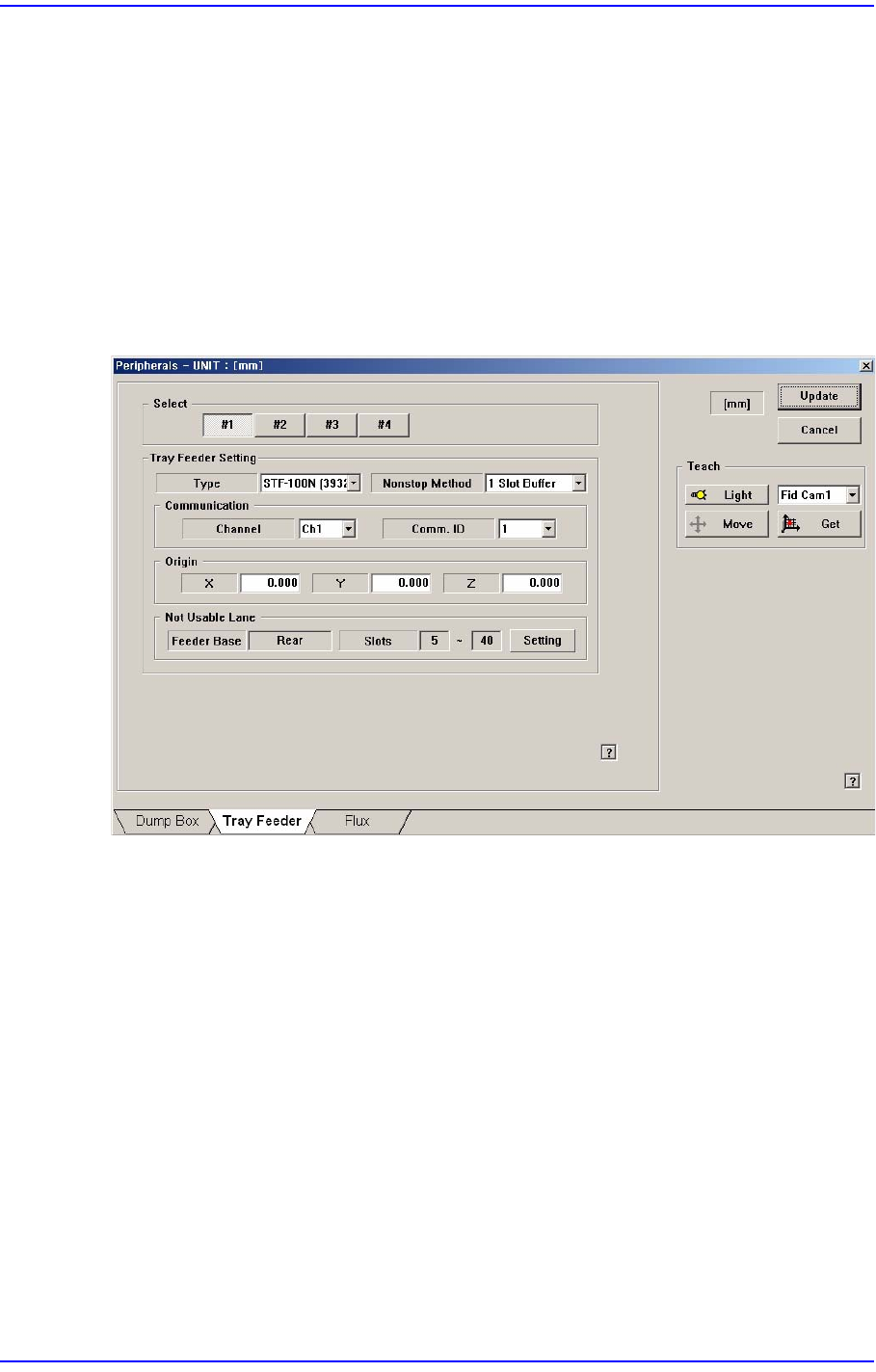

그림
13.8
“
Accessory
”
대화상자
중
“
Tray Feeder
”
탭
대화상자
<Select> 옵션버튼
Tray Feeder Unit을 선택합니다. 선택 가능한 Tray Feeder Unit은 1 – 4입니다.
즉, 모두 4개의 Tray Feeder를 설치할 수 있습니다. (장비와 통신이 가능한 Type
의 Tray는 최대 2개까지 설치가 가능합니다 )
<Tray Feeder Setting> 영역
Tray Feeder와 관련된 설정을 합니다.
<Type> 콤보박스
설정한 Tray Feeder Unit의 Type 을 선택합니다. 선택 가능한 Type은 다음과 같습
니다.
Single Tray: Feeder Base에 설치하는 Tray입니다.
FW-20F: 20단Palette로 구성된 Tray로RS-232C를 통해 장비
와 통신합니다. (파멕
스) – 본 장비에서 사용할 수 없습니다.
13-14
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
FW-20S: 20단Palette로 구성된 Tray로RS-232C를 통해 장비와 통신합니다. (파멕
스) – 본 장비에서 사용할 수 없습니다.
FW-12M: 12단Palette로 구성된 Tray로RS-232C를 통해 장비와 통신합니다. 두 대
를 설치하면 Non-Stop 기능을 사용할 수 있습니다.
FW-24XS: 24단Palette로 구성된 Non-Stop Shuttle Tray로RS-232C를 통해 장비와
통신합니다. – 본 장비에서 사용할 수 없습니다.
FW-20NS: 20단2매Palette로 구성된 No
n-Stop Tray로RS-232C를 통해 장비와 통
신합니다.
NONE: Tray가 설치되지 않았음을 의미합니다.
<Use Non Stop Func.> 콤보박스
Non-Stop 기능의 사용 여부를 설정합니다.
None: Nonstop 기능을 사용하지 않음.
Master/Slave: 하나의 랙을 마스터로 사용하고 나머지 랙을 슬레이브로 사용함.
Master/Master: 하나의 랙을 사용하다가 부품이 소진될 때까지 사용하다가 다른
랙을 사용 함.
<Communication> 영역
RS-232C통신과 관련된 데이터를 설정합니다.
<Channel> 콤보박스
RS-232C통신 채널을 선택합
니다. 장비에는 2개의 채널이 사용 가능합니다. 중
복이 되지 않도록 설정하십시오.
<Comm. ID> 콤보박스
통신 ID를 선택합니다. 사용 가능한 ID는 1 – 3입니다. 현재는 ID 1만 지원하므
로, ID 1로 설정하여 사용하십시오.
<Origin> 영역

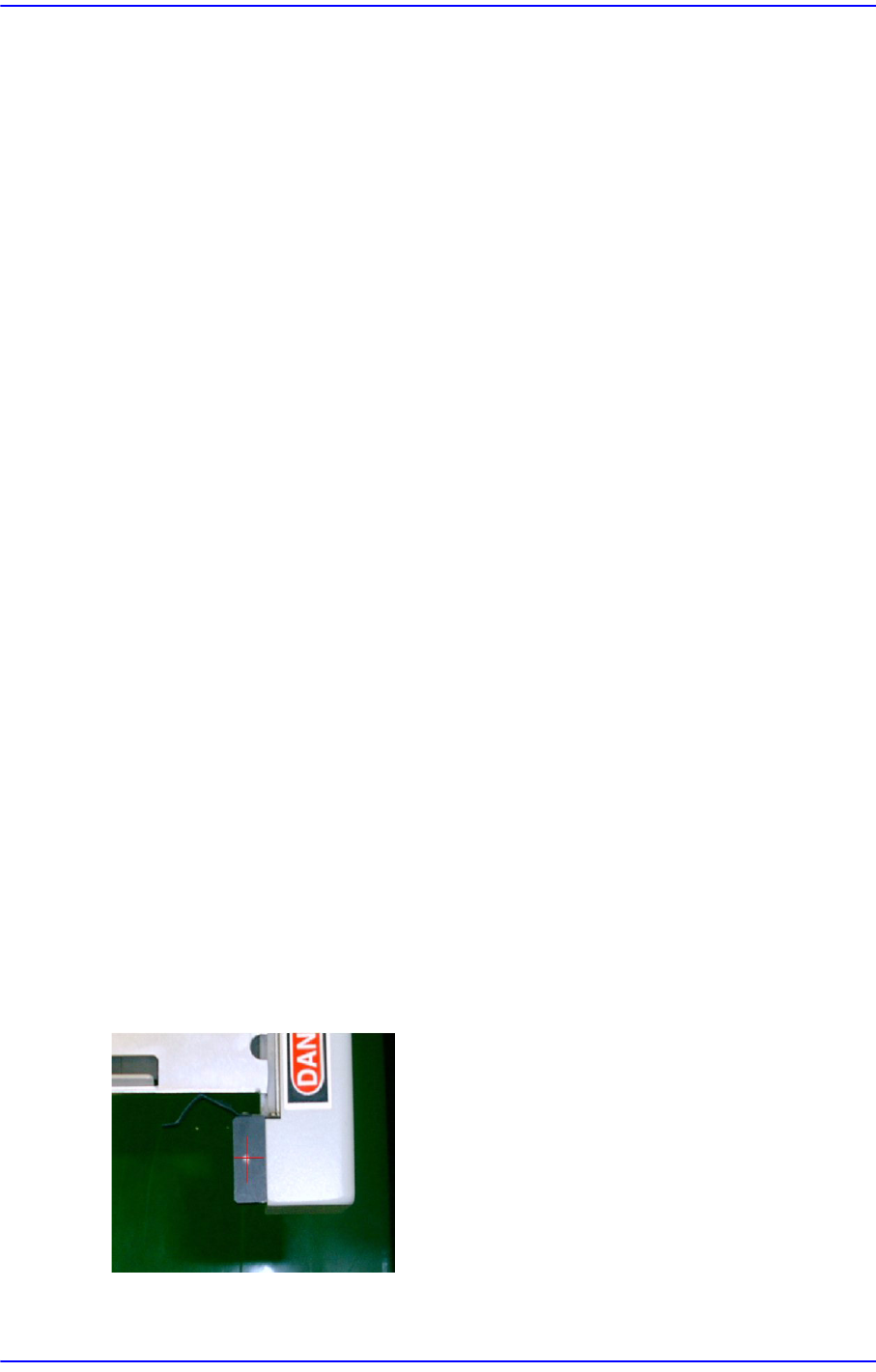

선택된 Tray Feeder Unit의 원점을 설정합니다. 이 원점은 장비 원점에서부터의
오프셋 값입니다. 다음의 그림처럼 좌측 또는 우측의 점을 설정합니다.
13-15
System Setup
다음과 같이 Tray Feeder의Origin을 설정합니다;
1. Auto Tray 설치 후, Origin을 설정하지 않을 경우, Tray를 제거하였다가 삽입했을
때, 기존의 프로그램상의 Tray좌표가 달라져서 다시 티칭을 해 주어야 합니다.
Tray Feeder의 최초 설치 후, Origin을 티칭 해 두면 이후, Tray를 제거하였다가
삽입했을 때, 최초 티칭했던 좌표를 Origin으로 재설정을 하면 기존 Tray Feeder
의 흡착 좌표(Pickup Point)를 개별적으로 수정할 필요
가 없습니다.
2. Fiducial Camera를Tray의Origin으로 이동시키기 위해서 <Device> 콤보박스에서
“Move Cam”을 선택하고 <Move> 버튼을 클릭하십시오.
3. Teaching Box를 이용하여 정확히 Tray 상에 설정한 점과 Vision 모니터상에 보여
지는 Fiducial Camera의 십자선 중심을 맞추십시오.
4. 마우스로 <Origin> 영역의 에디트 박스를 선택하고 <Get> 버튼을 클릭하여 에디
트박스에 현재의 좌표값을 입력하십시오.
5. 변경된 값을 반영하기 위해서 <Update> 버튼을 클릭하십시오.
<Not Usable Lane> 영역
선택된 Tray Feeder Unit을 사용할 때 , 해당 Tr
ay에 의해 점유되는 Feeder Base
Unit과 Slot을 설정합니다.
<Feeder Base> 콤보박스
Feeder Base를 선택합니다. 선택 가능한 Feeder Base는 Front(전면 Feeder Base),
Rear(후면 Feeder Base) 입니다.
<Lane> 에디트박스
Feeder Base의 Slot을 설정합니다 .
<Update> 버튼
설정한 데이터를 장비로 전송하고, 대화 상자를 닫습니다.
<Cancel> 버튼
설정한 데이터를 무시하고 , 대화 상자를 닫습니다.
13.3.3. <Flux> 탭 화면
Flux Module과 관련된 데이터를 설정합니다. 이 탭을 선택하면 다음과 같은 대화상
자가 표시됩니다.
