System Setup
다음과 같이 Tray Feeder의Origin을 설정합니다;
1. Auto Tray 설치 후, Origin을 설정하지 않을 경우, Tray를 제거하였다가 삽입했을
때, 기존의 프로그램상의 Tray좌표가 달라져서 다시 티칭을 해 주어야 합니다.
Tray Feeder의 최초 설치 후, Origin을 티칭 해 두면 이후, Tray를 제거하였다가
삽입했을 때, 최초 티칭했던 좌표를 Origin으로 재설정을 하면 기존 Tray Feeder
의 흡착 좌표(Pickup Point)를 개별적으로 수정할 필요
가 없습니다.
2. Fiducial Camera를Tray의Origin으로 이동시키기 위해서 <Device> 콤보박스에서
“Move Cam”을 선택하고 <Move> 버튼을 클릭하십시오.
3. Teaching Box를 이용하여 정확히 Tray 상에 설정한 점과 Vision 모니터상에 보여
지는 Fiducial Camera의 십자선 중심을 맞추십시오.
4. 마우스로 <Origin> 영역의 에디트 박스를 선택하고 <Get> 버튼을 클릭하여 에디
트박스에 현재의 좌표값을 입력하십시오.
5. 변경된 값을 반영하기 위해서 <Update> 버튼을 클릭하십시오.
<Not Usable Lane> 영역
선택된 Tray Feeder Unit을 사용할 때 , 해당 Tr
ay에 의해 점유되는 Feeder Base
Unit과 Slot을 설정합니다.
<Feeder Base> 콤보박스
Feeder Base를 선택합니다. 선택 가능한 Feeder Base는 Front(전면 Feeder Base),
Rear(후면 Feeder Base) 입니다.
<Lane> 에디트박스
Feeder Base의 Slot을 설정합니다 .
<Update> 버튼
설정한 데이터를 장비로 전송하고, 대화 상자를 닫습니다.
<Cancel> 버튼
설정한 데이터를 무시하고 , 대화 상자를 닫습니다.
13.3.3. <Flux> 탭 화면

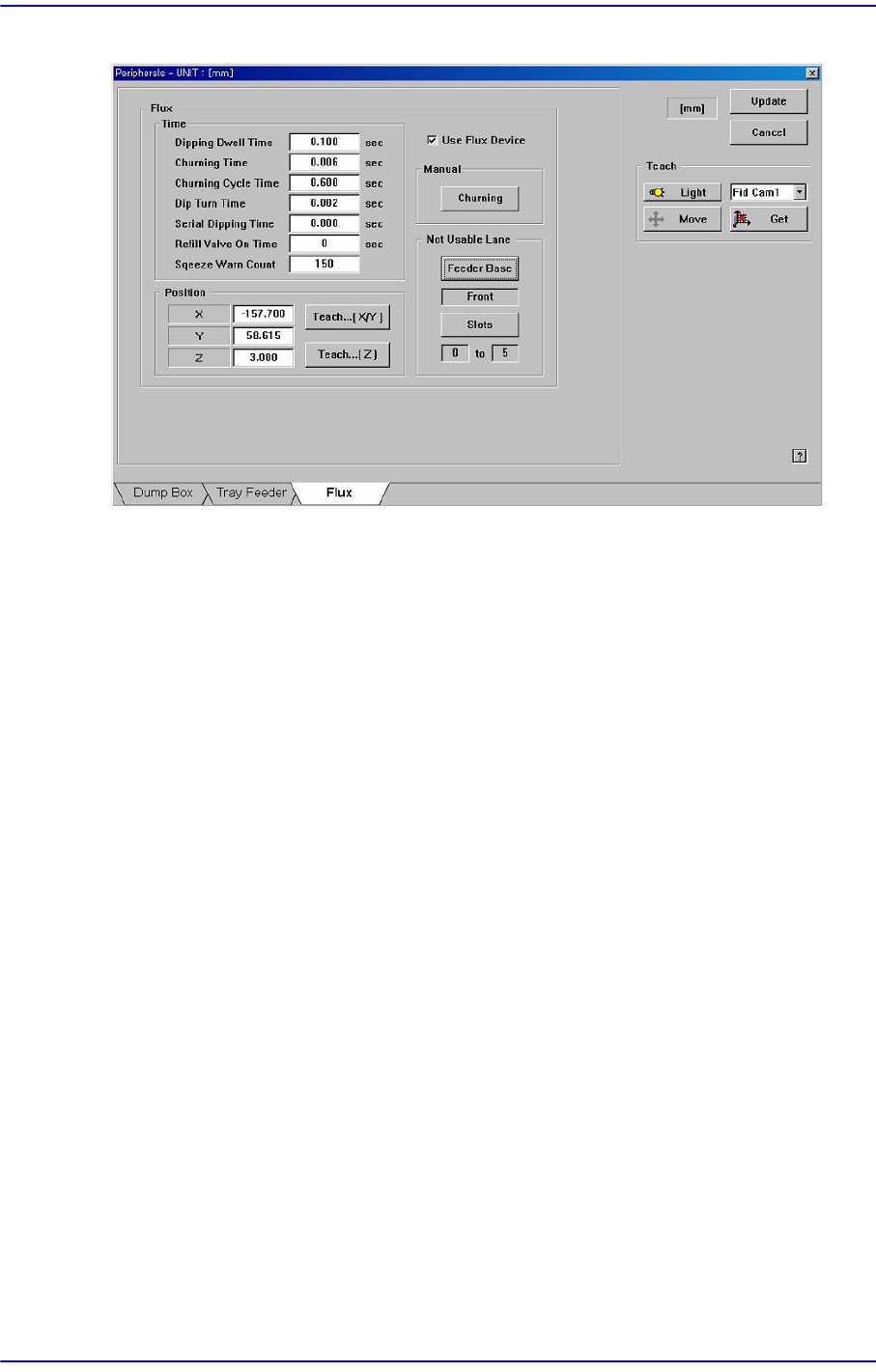

Flux Module과 관련된 데이터를 설정합니다. 이 탭을 선택하면 다음과 같은 대화상
자가 표시됩니다.
13-16
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
그림
13.9
“
Tray Feeder
”
탭
대화상자
<Time> 영역
우측의 <Use Flux Device> 체크박스가 선택되었을 때, 활성화됩니다. Flux
Module의 동작과 관련된 사항을 설정합니다.
<Dipping Dwell Time> 에디트박스
부품에 Flux를 묻히기 위해 Flux Module의disk에 부품을 접촉시킨 후의 지연 시
간입니다. (Dipping Delay Time)
<Churning Time> 에디트박스
Flux Module이 수동으로 동작시, disk가 회전하는데 소요되는 시간입니다.
<Churning Cycle Time> 에디트박스
Flux를 교반시키기 위해서 Flux Module의disk를 회전시키는 주기입니다.
<Dip Turn Time> 에디트박스
자동 생산시, Flux 교반에 소요되는 시간입니다. (Squeezing Time)
<Serial Dipping Time> 에디트박스
자동 생산시, 여러 개의 헤드가 연
속으로 Dipping할 때의 Flux 교반에 소요되는
최소시간입니다
<Refill Warning Period> 에디트박스
자동 생산시, Flux의 교환 주기입니다. ‘0’으 로 설정되면 경고 메시지를 보여
주지 않습니다.
‘Product’ 메뉴의 ‘Flux.’ 하위메뉴에서 설정 값을 초기화 할 수 있습니다.
<Sqeeze Warn Count> 에디트박스
13-17
System Setup
자동 생산시, Flux Module을 청소하기 위해서 설정합니다. 해당 카운트에 도달
하면 경고메시지를 보여줍니다 .
‘Product’ 메뉴의 ‘Flux.’ 하위메뉴에서 설정 값을 초기화 할 수 있습니다.
<Position> 영역
우측의 <Use Flux Device> 체크박스가 선택되었을 때, 활성화됩니다. Dipping
Position을 설정합니다. Flux Module의Feeder Base에서의 설치 슬롯을 결정하면
자동으로 Dipping Position이 설정됩니다.
<X> 에디트박스
Dipping Position 좌표의X값입니다 .
<Y> 에디트박스
Dipping Position 좌표의Y값입니다 .
<Z> 에디트박스
Dipping Position 좌표의Z값입
니다.

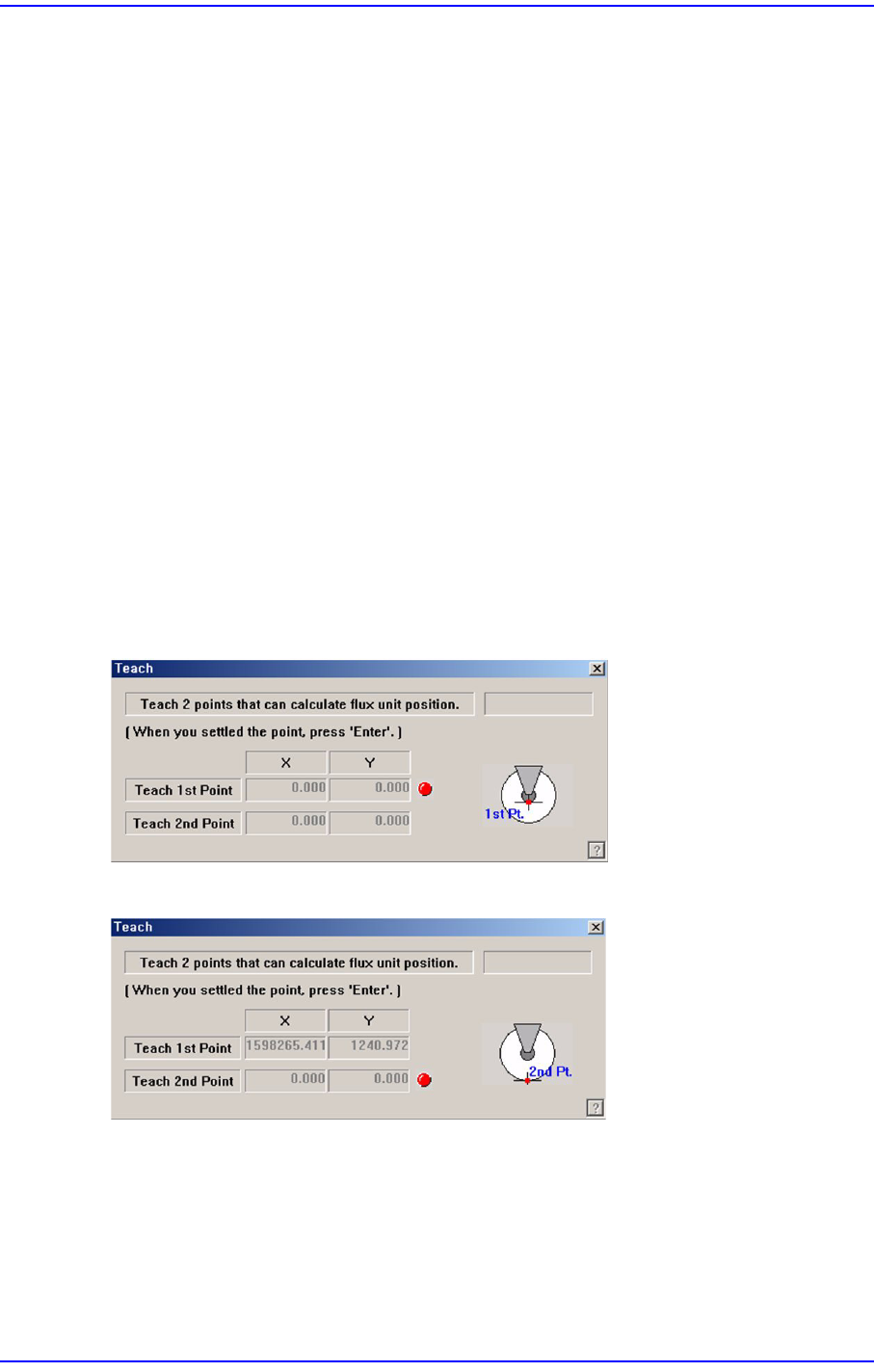

<Teach…X/Y> 버튼
Dipping Position의XY좌표를 티칭하기 위해 다음과 같은 대화상자를 실행합니
다.
첫 번째 포인트를 정확히 티칭하고 ‘Enter’키 를 누르십시오.
두 번째 포인트를 정확히 티칭하고 ‘Enter’키 를 누르십시오
<Teach…[Z]> 버튼
Dipping Position의Z좌표를 티칭합니다. 티칭하는 순서는 다음과 같습니다..
<Teach> 영역의 <Device> 콥보박스에서 티칭할 디바이스를 먼저 선택하고 해당
헤드의 노즐홀더에 CN040 노즐을 삽입하십시오
