13-19
System Setup
13.5. Pref. [F10]
장비 운용에 필요한 여러 가지 옵션을 설정합니다. 이 버튼을 선택하면 다음과 같은
대화상자가 표시됩니다.
13.5.1. <General> 탭 대화상자
장비 운용과 관련된 일반적인 사항을 설정합니다.

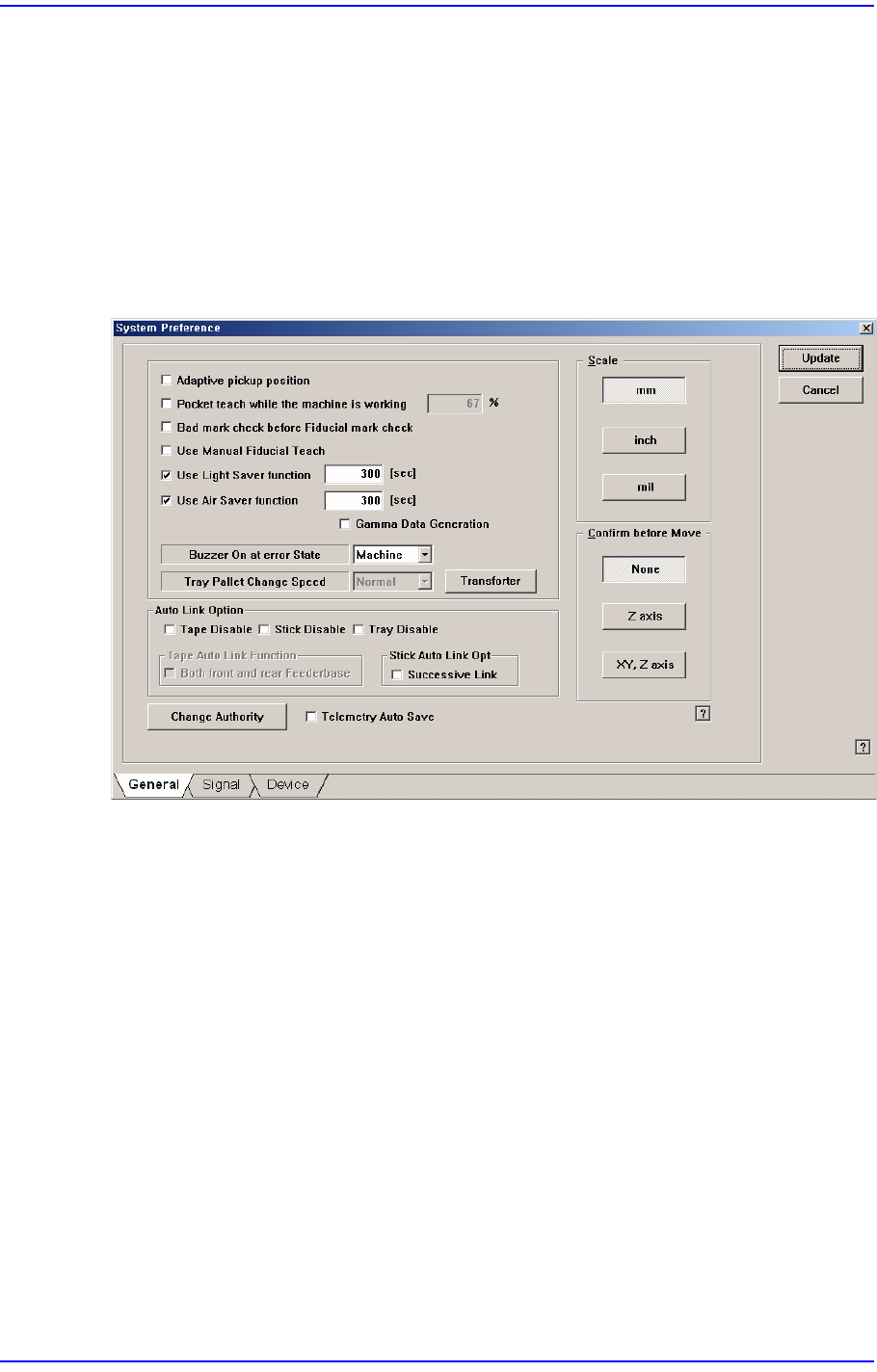

그림
13.10
“
General
”
탭
대화상자
<Adaptive pickup position> 체크박스
이 체크박스가 선택된 경우, 흡착 에러로 인해 장비가 정지하면 이후 작업을 재
개할 때, 해당 피더의 흡착점으로 보정된 좌표가 반영됩니다.
Vision을 통해 인식한 부품의 중심과 흡착을 수행했던 헤드의 중심과의 Offset 을
자동으로 반영합니다.
이 체크박스가 선택되면 바로 아래 선택항목의 에디트박스가 활성화됩니다. 이
에디트 박스는 동시 흡착을 수행 할 때의 Tolerence 값을 조정하는데 사용됩
니다
.
이때의 동시 흡착 Tolerance는 다음과 같습니다.
동시 흡착 Tolerance = Sync Pick up Tol + [Sync Pick up Tol X (a / 100 )]
Sync Pick up Tol 는 해당 부품의 Common Data 중 Sync Pickup Tolerence 입니다.
a 는 이 에디트박스에 입력되는 값입니다.
<Pocket teach while the machine is working> 체크박스
13-20
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
이 체크박스가 선택된 경우, ‘Feeders’ 대화상자에서 Pocket Teach를 사용하는
것으로 설정된 공급장치를 통해서 공급되는 부품의 흡착시 Pocket Teach 기능을
적용합니다.
이 체크박스가 선택되면 에디트박스가 활성화됩니다. 이 에디트 박스는 동시 흡
착을 수행 할 때의 Tolerence 값을 조정하는데 사용됩니다.
이때의 동시 흡착 Tolerance는 다음과 같습니다.
동시 흡착 Tolerance = Sync Pick up Tol + [Sync Pick up Tol X (a / 100 )]
Sync Pick up Tol 는 해당 부품의 Common Data 중 Sync Pickup Tolerence 입니다.
a 는 이 에디트
박스에 입력되는 값입니다 .
만일, 해당 부품의 Sync Pick up Tol가 15이고 a의 값이 67이면 동시 흡착
Torlerence는 25.05% 가 됩니다.
동시 흡착 Tolerance = 15 + [15 X (67 / 100 )] = 25.05 %
<Bad mark check before Fiducial mark check> 체크박스
이 버튼을 체크하면, PCB가 로드되었을 때 Fiducial Mark 검사 이전에 Bad Mark
검사를 먼저 실행합니다.
다중 Array PCB에서 Bad Mark를 먼저 인식해서, 장착 작업을 할 필요가 없는
PCB의 Fiducial Mark검사를 건너뛰도록 합니다.
그러나, PCB가 컨베이어의 장착 위치에 고정
될 때, PCB 형상의 문제로 Bad
Mark의 설정 위치가 변경되면 Bad Mark 확인을 먼저할 경우, 설정 위치가 맞지
않아 에러가 발생할 수 있습니다.
이 경우는 Fiducial Mark를 먼저 인식하고 Bad Mark의 위치를 정확히 보정해야
합니다.
<Use Manual Fiducial Teach> 체크박스
Product 메뉴에서 PCB 장착 시, 피듀셜 마크 인식을 실패했을 경우, 자동으로 피
듀셜 마크 대화상자가 나타나도록 하여 문제를 해결 할 수 있도
록 하기 위해서
사용하는 기능입니다.
Step대화상자에서 피듀셜 마크를 조정 할 때는 해당 대화상자가 나타나지 않고,
Product 메뉴에서 장착을 할 경우에만 나타나는 대화상자입니다.
만약, 이 기능을 선택한다면, 장착시 피듀셜 마크의 인식이 실패하면, MMI화면
하단의 에러메세지 창에 ‘다시 피듀셜의 위치를 맞추고 재시도를 할 것이냐’
고 묻는 메시지가 나타납니다.
그러나, 이 기능을 선택하지 않은 상태에
서는 피듀셜 마크의 인식을 실패할 경
우, 이 대화상자가 나타나지 않고, MMI화면 하단의 에러메세지 창에 에러메세
지만 나타납니다. 디폴트는 이 기능을 선택한 상태입니다.
<Use Light Saver function> 체크박스
13-21
System Setup
장비가 Idle 상태에 있을 때, 일정시간이 지나면 Fiducial Camera의 조명을 끄도
록 해 주는 기능을 선택하기 위해서 사용됩니다. 이 체크박스가 선택되면, 오른
쪽에 에디트박스가 활성화 되는데 , 여기에 Idle 상태에서 MMI 프로그램이 카메
라의 조명을 끄기까지 대기시간을 입력합니다.
<Use Air Saver function> 체크박스
장비가 Idle 상태에 있을 때, 일정시간이 지나면 공압을 끄도록 해 주는 기능을
선택하기 위해서 사용됩니다. 이 체크박스가 선택되면, 오른쪽에 에
디트박스가
활성화 되는데, 여기에 Idle 상태에서 MMI프로그램이 공압을 끄기까지 대기시
간을 입력합니다.
<Buzzer On at error State> 콤보박스
장비에서 어떤 기능을 수행하는 중에 Error가 발생했을 때 Buzzer를 울리게 됩니
다. 이 때, Buzzer를 울리는 방식을 선택할 수 있습니다 .
Silence: Buzzer를 울리지 않습니다.
Always: 항상 Buzzer를 울립니다.
Machine: Warning Error의 조건에 따라 Buzzer를 올리는 것을 다르게 설정할 수
있습니다.
<T
ray Pallet Change Speed> 콤보박스
Speed가 fast(fastest)일때 여러 Pallet의 부품으로 장착작업을 할 경우 하나의
Pallet에서 부품을 흡착한 후 Vision fail이 나지 않으면 다음 Pallet를 작업위치에
미리 대기 시킵니다. 본 장비에서 사용할 수 없습니다.
<Auto Link Disable> 영역
<Tape Disable> 체크박스
이 항목을 선택하면 Tape Feeder에 Auto Link기능을 사용하지 않습니다.
<Stick Disable> 체크박스
이 항목을 선택하면 Stick Feeder에 Auto Link기능을 사용하지 않습니다.
<Tray Disable> 체크박스
이 항목
을 선택하며 Tray Feeder에 Auto Link기능을 사용하지 않습니다.
<Both front and rear Feederbase> 체크박스
본 장비에서는Feeder Base에 장착된 Tape Feeder의 부품이 소진되면, 소진된 부
품과 같은 부품을 공급하는 다른 Tape Feeder를 검색하여 해당 Tape Feeder의 부
품을 이용하여 장착하도록 하는 Link 기능을 제공하고 있습니다.
Tape Feeder를 검색 할 때 , 전면의 Feeder Base에 장착된 Tape Feeder를 우선 검색
합니다. 만일 , 전면에 해당 Tape Feeder가 없다면 후면의 Feeder Base에 장착
된
Tape Feeder를 검색합니다.
