13-21
System Setup
장비가 Idle 상태에 있을 때, 일정시간이 지나면 Fiducial Camera의 조명을 끄도
록 해 주는 기능을 선택하기 위해서 사용됩니다. 이 체크박스가 선택되면, 오른
쪽에 에디트박스가 활성화 되는데 , 여기에 Idle 상태에서 MMI 프로그램이 카메
라의 조명을 끄기까지 대기시간을 입력합니다.
<Use Air Saver function> 체크박스
장비가 Idle 상태에 있을 때, 일정시간이 지나면 공압을 끄도록 해 주는 기능을
선택하기 위해서 사용됩니다. 이 체크박스가 선택되면, 오른쪽에 에
디트박스가
활성화 되는데, 여기에 Idle 상태에서 MMI프로그램이 공압을 끄기까지 대기시
간을 입력합니다.
<Buzzer On at error State> 콤보박스
장비에서 어떤 기능을 수행하는 중에 Error가 발생했을 때 Buzzer를 울리게 됩니
다. 이 때, Buzzer를 울리는 방식을 선택할 수 있습니다 .
Silence: Buzzer를 울리지 않습니다.
Always: 항상 Buzzer를 울립니다.
Machine: Warning Error의 조건에 따라 Buzzer를 올리는 것을 다르게 설정할 수
있습니다.
<T
ray Pallet Change Speed> 콤보박스
Speed가 fast(fastest)일때 여러 Pallet의 부품으로 장착작업을 할 경우 하나의
Pallet에서 부품을 흡착한 후 Vision fail이 나지 않으면 다음 Pallet를 작업위치에
미리 대기 시킵니다. 본 장비에서 사용할 수 없습니다.
<Auto Link Disable> 영역
<Tape Disable> 체크박스
이 항목을 선택하면 Tape Feeder에 Auto Link기능을 사용하지 않습니다.
<Stick Disable> 체크박스
이 항목을 선택하면 Stick Feeder에 Auto Link기능을 사용하지 않습니다.
<Tray Disable> 체크박스
이 항목
을 선택하며 Tray Feeder에 Auto Link기능을 사용하지 않습니다.
<Both front and rear Feederbase> 체크박스
본 장비에서는Feeder Base에 장착된 Tape Feeder의 부품이 소진되면, 소진된 부
품과 같은 부품을 공급하는 다른 Tape Feeder를 검색하여 해당 Tape Feeder의 부
품을 이용하여 장착하도록 하는 Link 기능을 제공하고 있습니다.
Tape Feeder를 검색 할 때 , 전면의 Feeder Base에 장착된 Tape Feeder를 우선 검색
합니다. 만일 , 전면에 해당 Tape Feeder가 없다면 후면의 Feeder Base에 장착
된
Tape Feeder를 검색합니다.
13-22
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
Default는 전면 Feeder Base에 대해서만 사용할 수 있으며, 이 기능을 선택하면,
전면과 후면의 Feeder Base 모두에서 Link 기능을 사용 할 수 있습니다.

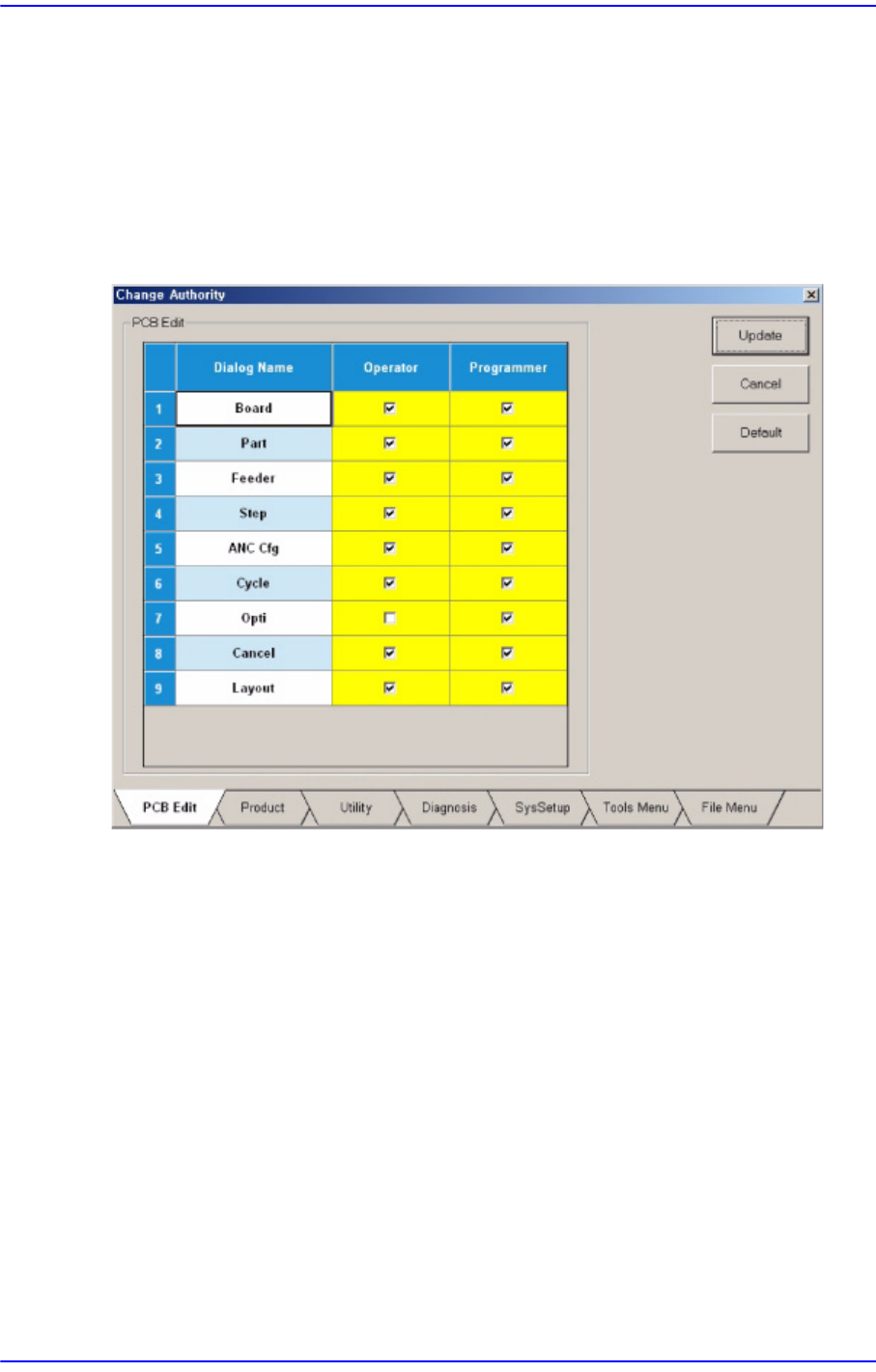

<Change Authority> 버튼
사용자 권한을 설정하는 기능으로 기본적으로 현재 적용된 권한 설정 기능이 사
용되지만, Operator가 Programmer 의 역할까지 하는 수행하는 경우 Programmer
권한에서 사용하는 일부 기능을 Operator도 사용할 수 있도록 설정할 수 있습니
다.
<Update> 버튼
설정 내용을 저장하
고 대화 상자를 닫습니다.
<Cancel> 버튼
설정 내용을 무시하고 대화 상자를 닫습니다.
<Default> 버튼
장비에서 기본 설정된(권장하는 ) 내용으로 복구합니다.
<PCB Edit> 탭
<PCB Edit> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
<Product> 탭
<Product> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
<Utiliy> 탭
<Utiliy> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
13-23
System Setup
<Diagnosis> 탭
<Diagnosis> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
<SysSetup> 탭
<Sys.Setup> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
<Tools Menu> 탭
<Tools Menu> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
<File Menu> 탭
<File Menu> 메뉴의 하위 메뉴들에 대한 권한을 설정합니다.
권한 설정은 Service 모드 이상에서만 사용할 수 있으며, 설정 화면에서 해당 항
목에 대한 체크박스를 체크하거나 체크를 해제하는 방법으로 설정합니다.

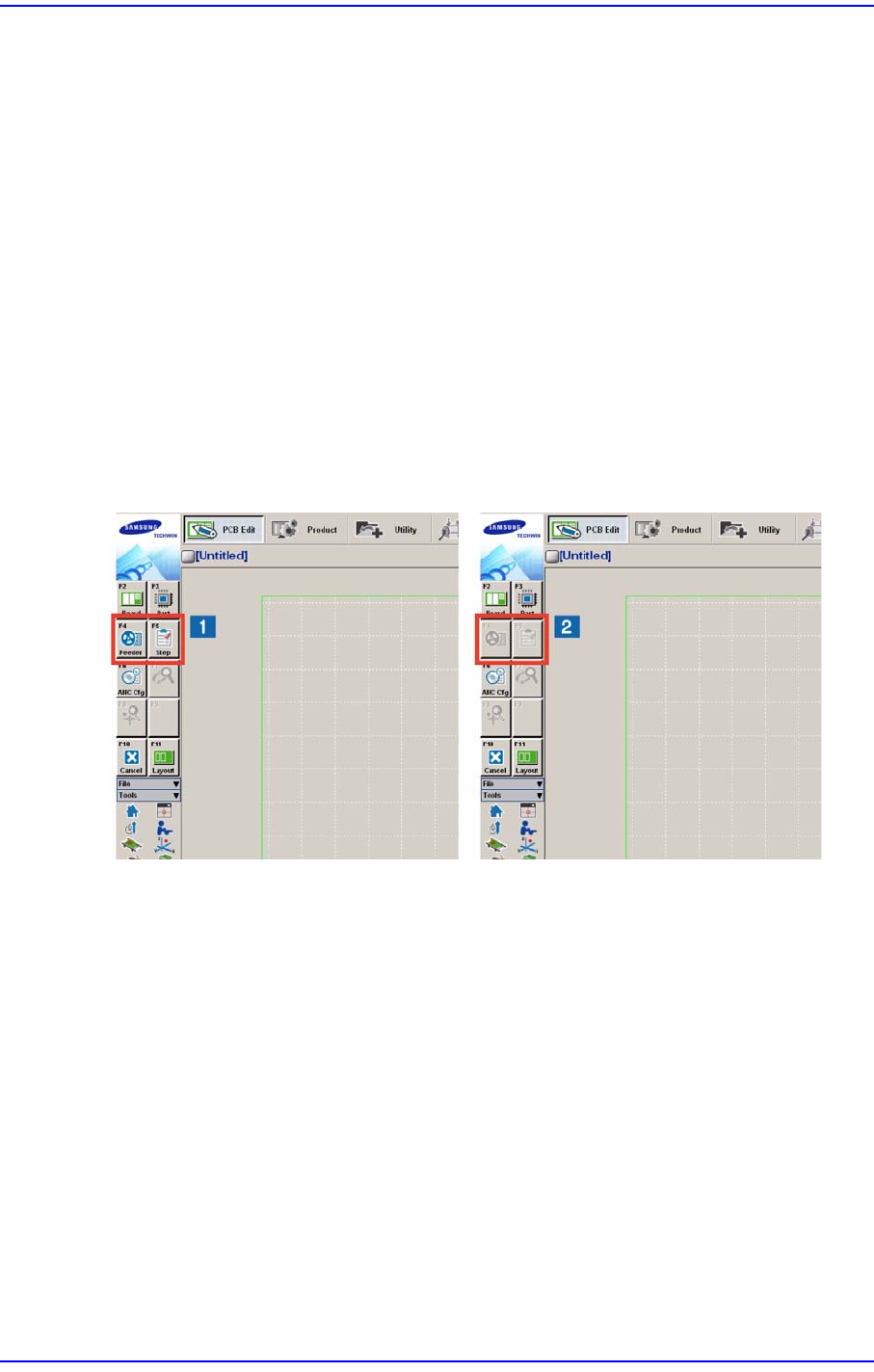

설정 메
뉴에서 설정한 내용에 따라 해당 메뉴의 하위 메뉴가 다음과 같이 활성
화 되거나 비활성화 되며, 비활성화된 메뉴는 사용할 수 없습니다.
1:
사용
권한
설정
메뉴
2:
사용
권한
해제
메뉴
<Telemetry Auto Save> 체크박스
이 체크박스를 선택하면 EMG 상황 발생시 자동으로 Telemetry Log 파일이 저장
되도록 합니다.기본 저장 폴더 및 파일명은“C:SmartSM\Log\장비종류_SW버
전_장비호기정보_발생일시(_E-Error코드).tmr” 입니다.
Log 파일이 저장되는 기본 개념은 다음과 같습니다.
1단계
1. 스톱 버튼(<Up Load> 버튼)을 클릭하면
스타트 상태일 경우: 업로드하고 파일을 자동으로 저장합니다.
스톱 상태일 경우: 업로드된 정보를 자동으로 파일로 저장합니다 .
2. 스타트 버튼을 클
릭하면
