13-29 System Setup 경 고 지정된 작업자 이외의 사용자가 장비의 설정상태를 변경하면 장 비에 심각한 손상을 입거나 상해를 입을 수 있습니다 . 반드시 지 정된 작업자 이외에는 장비의 설정상태를 임의로 변경하지 마십 시오 .
13-28
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
적색등 점멸 시
장비가 EMERGENCY 상태로, 작업 중Emergency에러가 발생하여 장비가 정지
된 상태입니다.

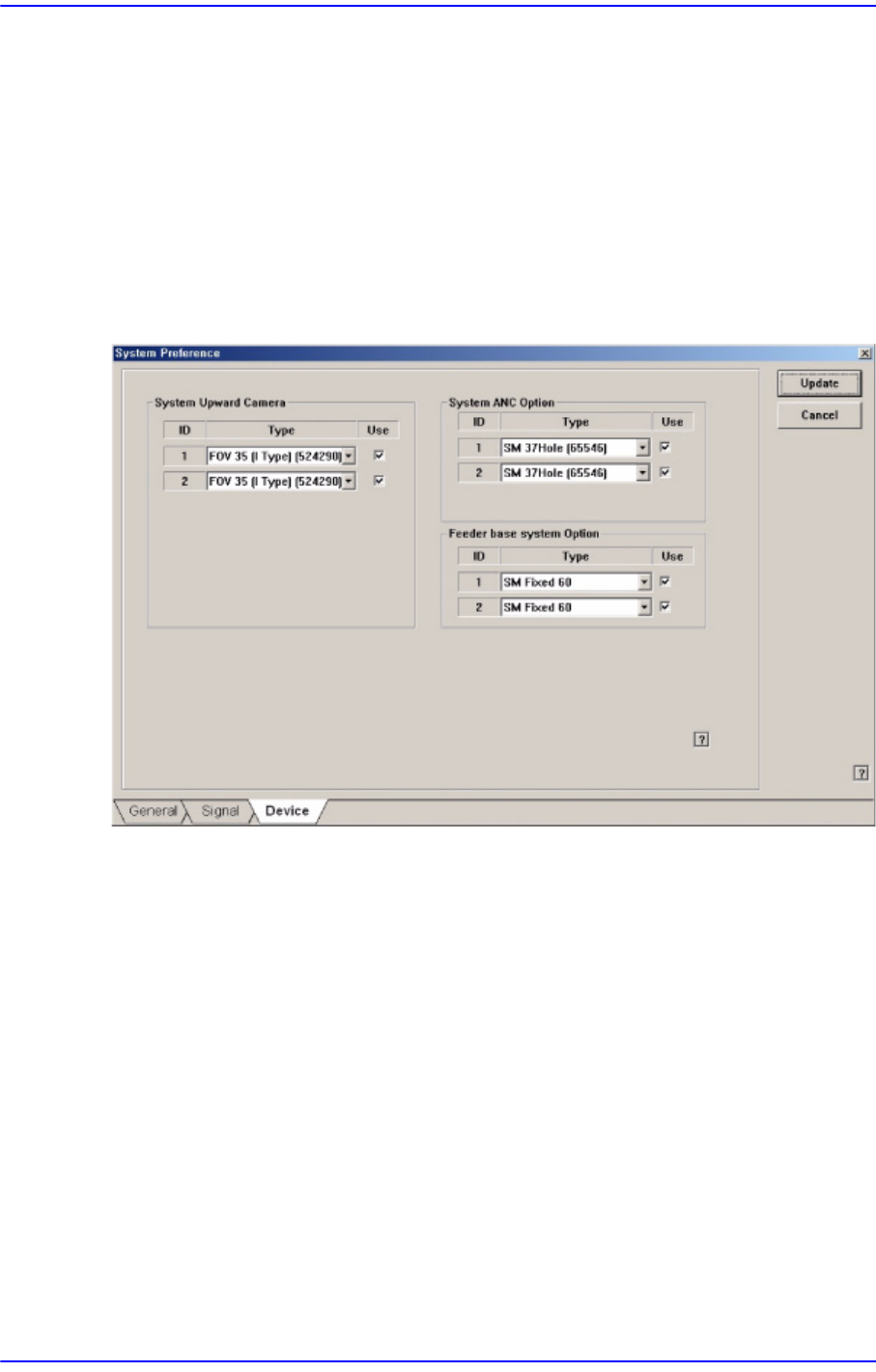

13.5.3. <Device> 탭 대화상자
ANC, Camera의 사용 여부를 설정하고, Vision System에서 사용할 상수 파라미터를
설정합니다. 이 버튼을 선택하면 다음과 같은 화면이 표시됩니다.
그림
13.12
“
Device
”
탭
대화상자
<System Upward Camera> 영역
장비에서 사용할 Fix Camera의 사용 여부를 설정하고 Type 을 선택합니다. 해당
하는 Fix Camera를 사용하는 경우, 체크박스를 선택합니다. SM411에서는 사용
할 수 없습니다.
<System ANC Option> 영역
장비에서 사용할 ANC Type의 사용 여부를 설정하고 콤보박스에서 해당 Type을
선택합니다. 해당하는 ANC Type을 사용하는 경우, 체크박스를 선택합니다.
<Feeder base system Option> 영역
장비에 설치된 Feeder Base의 Type 을 선택합니다.
13-29
System Setup
경 고 지정된 작업자 이외의 사용자가 장비의 설정상태를 변경하면 장
비에 심각한 손상을 입거나 상해를 입을 수 있습니다. 반드시 지
정된 작업자 이외에는 장비의 설정상태를 임의로 변경하지 마십
시오.
13-30
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

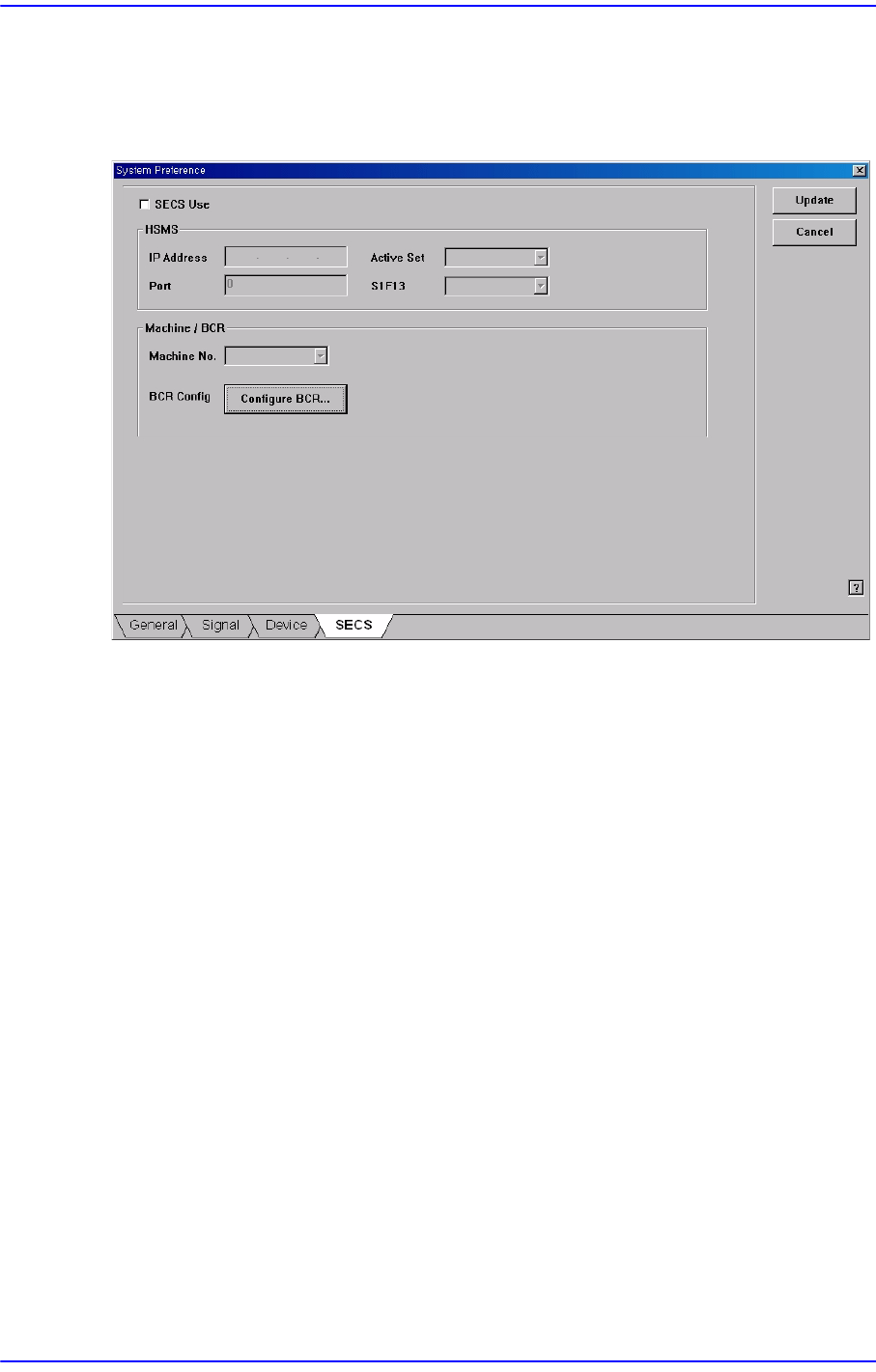

13.5.4. <SECS> 탭 대화상자
MES 호스트와 통신하기 위한 설정을 합니다. 본 기능은 삼성전자에서 사용됩니다.
그림
13.13
“
Secs
”
탭
대화상자
<Secs Use>체크박스
MES 호스트와 통신을 하기 위한 설정을 하려면 이 체크박스를 선택하십시오.
<HSMS>영역
<IP Address> 에디트박스
본 장비에 할당된 IP주소를 입력합니다.
<Active Set> 콤보박스
MES호스트와 장비 사이의 통신을 함에 있어 두 대상 중 먼저 커넥션 명령을
전송할 대상을 설정합니다.
Active: 장비에서 호스트로 TCP/IP 프로토콜 연결을 시도합니다.
Passive: 호스트에서 장비로 TCP/IP 프로토콜 연결을 시도합니다.
<Port> 에디트박스
MES호스트와 장비 사이
의 통신에 할당된 Port를 입력합니다.
<S1F13> 콤보박스
Equipment: 장비에서 호스트로 HSMS 프로토콜 연결을 시도합니다.
Host: 호스트에서 장비로 HSMS 프로토콜 연결을 시도합니다 .
<Machine/ BCR>영역
