13-34 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 그림 13.16 “ Standard Device – Tray ” 대화상자 리스트박스 설정할 Tra y T y p e 을 선택합니다 . <Default Step> 에디트박스 T ray Feeder T ype 에 따른 각 Tray Feeder 들의 기본 T…
13-33
System Setup
13.6.2. Stick Feeder
다음의 화면은 리스트박스에서 “Stick”을 선택한 경우입니다. Stick Feeder에 관한
데이터를 설정합니다.

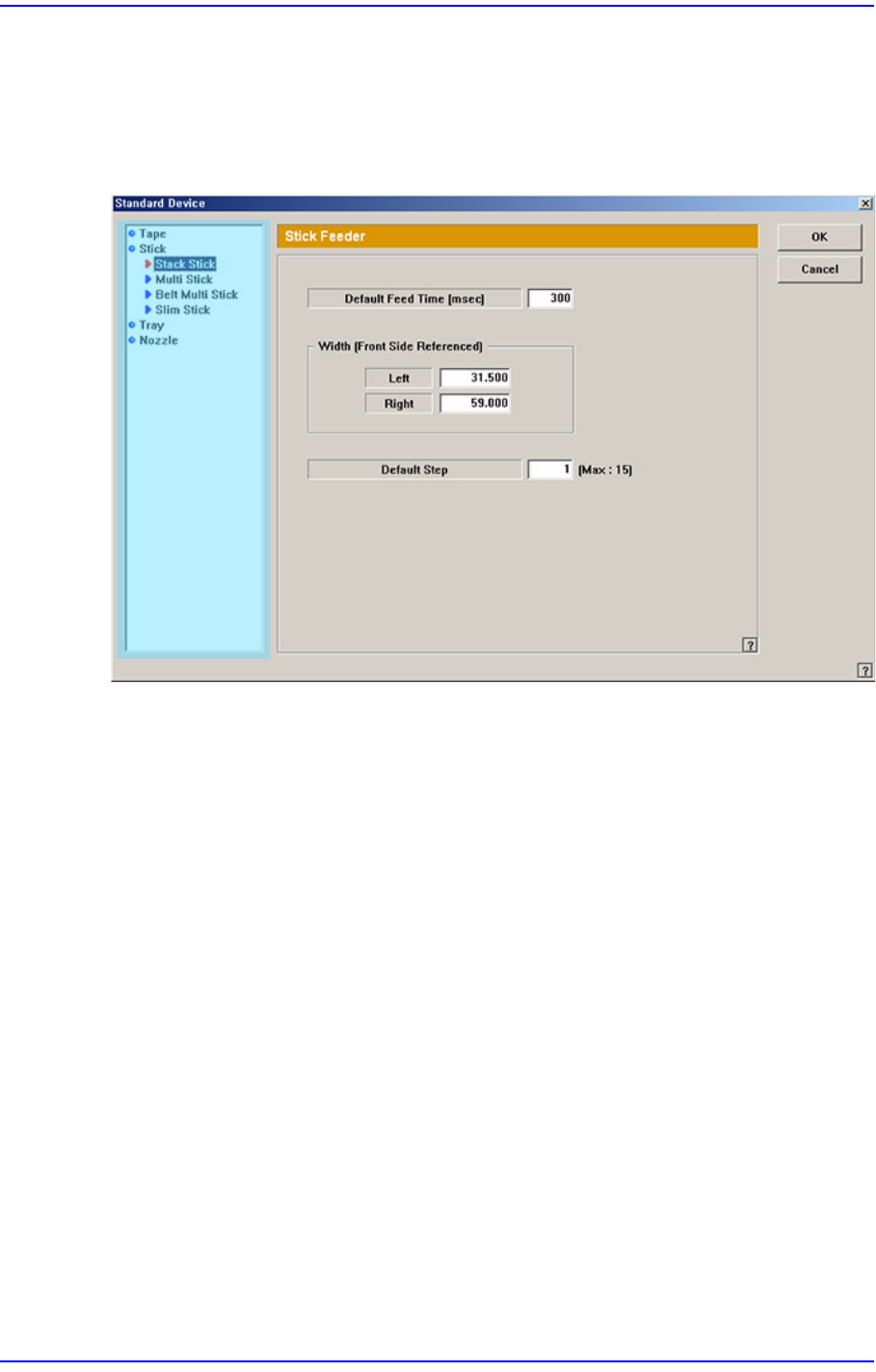

그림
13.15
“
Standard Device – Stick
”
대화상자
리스트 박스
설정할 Stick Feeder Type을 선택합니다.
<Default Feed Time> 에디트박스
Feed Time을 설정합니다 .
<Width – Left> 영역
<Right> 에디트박스
Stick Feeder의 왼쪽 폭을 설정합니다.
<Right> 에디트박스
Stick Feeder의 오른쪽 폭을 설정합니다.
<Default Step> 에디트박스
Stick Feeder Type에 따른 각 Stick Feeder의 기본 Stick 수를 설정합니다.
13.6.3. Tray Feeder
다음의 화면은 Device List에서 “Tray”를 선택한 경우입니다. Tray에 관한 데이터
를 설정합니다
13-34
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

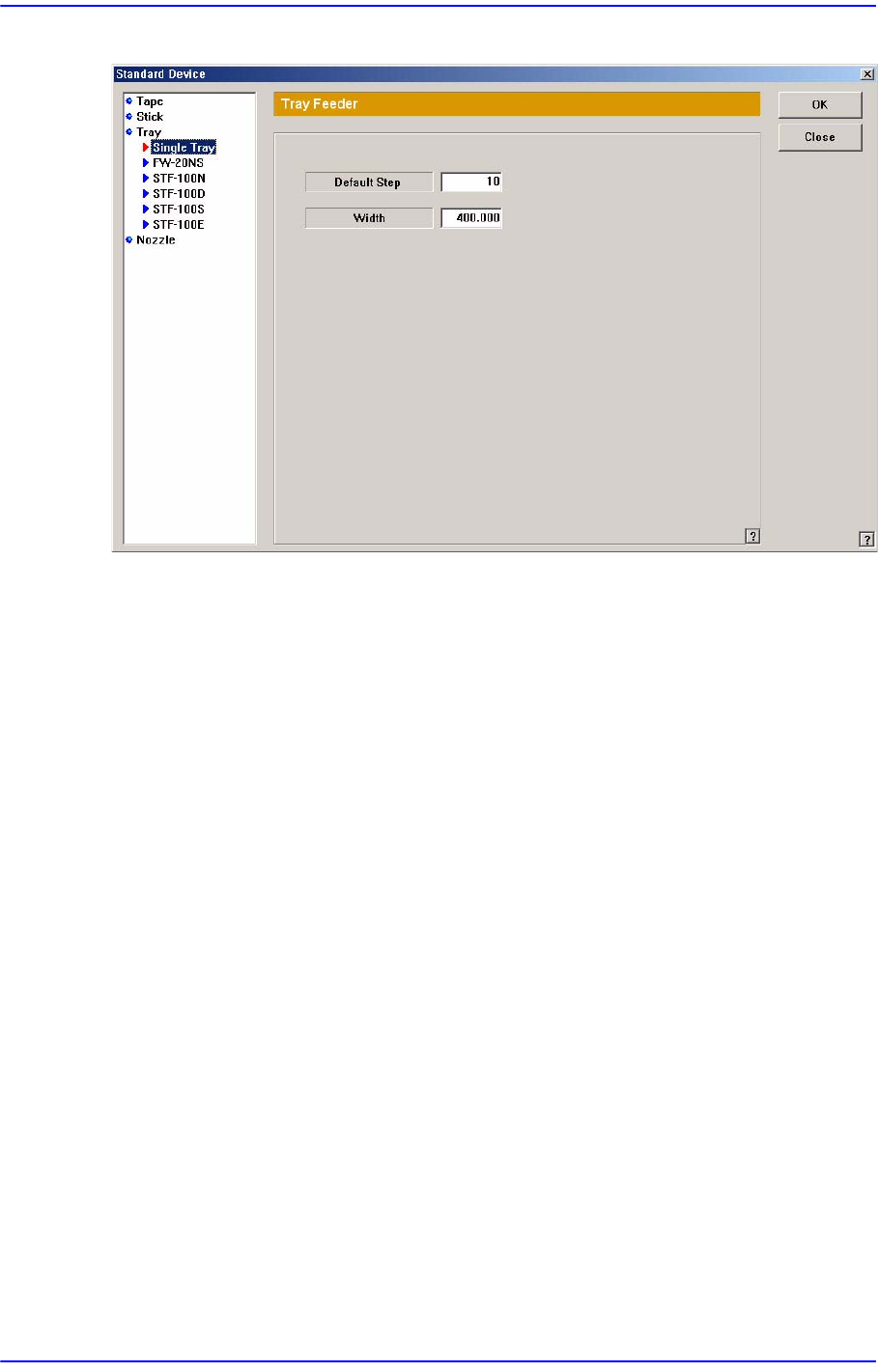

그림
13.16
“
Standard Device – Tray
”
대화상자
리스트박스
설정할 Tray Type을 선택합니다.
<Default Step> 에디트박스
Tray Feeder Type에 따른 각Tray Feeder들의 기본 Tray수를 설정합니다: Single
Tray(5), FW-20NS(20), STF-100N(20), STF-100D(24), STF-100S(20) , STF-
100E(20).
<Width> 에디트박스
각 Tray들에 대한 폭을 설정합니다.
13.6.4. Nozzle
다음의 화면은 리스트박스에서 “Nozzle”을 선택한 경우입니다. Nozzle에 관한 파
라메터를 설정합니다.
13-35
System Setup

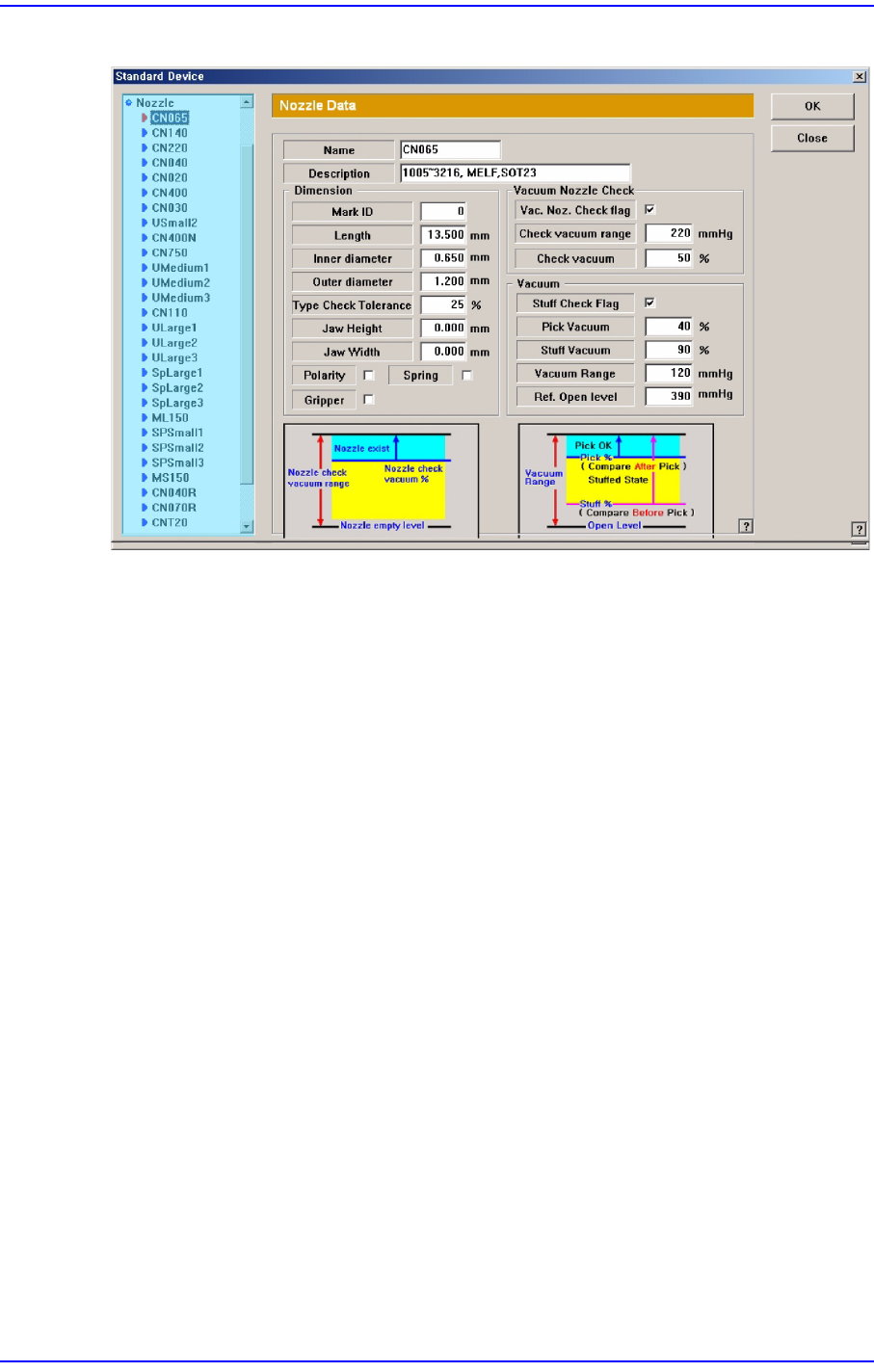

그림
13.17
“
Standard Device – Nozzle
”
대화상자
리스트박스
설정할 Nozzle Type을 선택합니다.
<Name> 에디트박스
선택한 노즐의 이름을 설정합니다.
<Description> 에디트박스
선택한 노즐에 대한 설명을 설정합니다.
<Dimension> 영역
<Mark ID> 에디트박스
선택한 노즐의 마크 ID값을 설정합니다.
<Length> 에디트박스
노즐 길이를 설정합니다.
<Inner diameter> 에디트박스
노즐 내경을 설정합니다.
<Inner / Outer diameter> 에디트박스
노즐 내경/ 외경을 설정합니다.
<Type Check Tolerance> 에디트박스
노즐을 인식할 때, 내경 및 외경의 상위 허용오차를 백분율로 설정합니다. 기본
값은 25
%입니다.
<Jaw Height> 에디트박스
