14-1
Diagnosis
제14장. Diagnosis
<Diagnosis> 메뉴는 I/O, Conveyor, Light, Vacuum, Jogbox, Tray, Head, Motor IO 등의 8
개의 하위 메뉴들로 구성되어 있습니다. 여기선 장비 각 부분의 Module Test를 수행
합니다.
<Diagnosis> 메뉴의 하위 메뉴들을 선택하면 해당하는 대화상자가 화면에 표시됩니
다. 하위 메뉴에 해당하는 대화상자가 표시되어 있는 상태에서 메뉴를 다시 한번 선
택하면 해당 대화상자가 활성화됩니다.

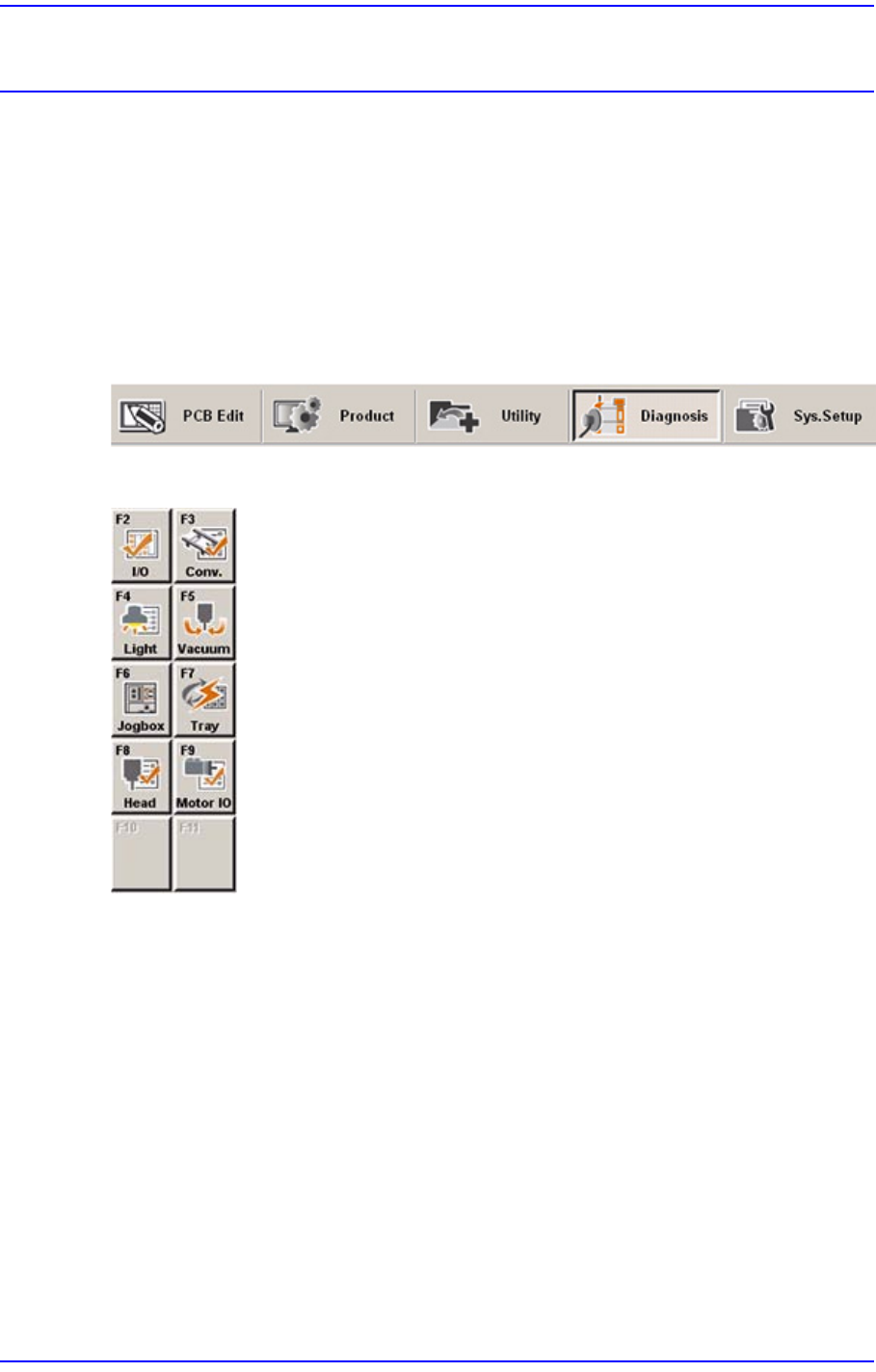

그림
14.1 Diagnosis
메뉴가
선택된
상태
그림
14.2 Diagnosis
메뉴의
하위메뉴
14-2
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
14.1. I/O [F2]
<I/O> 메뉴는 장비의 각종 I/O (입력/출력) Sensor의 상태를 설정하거나 표시합니다
.

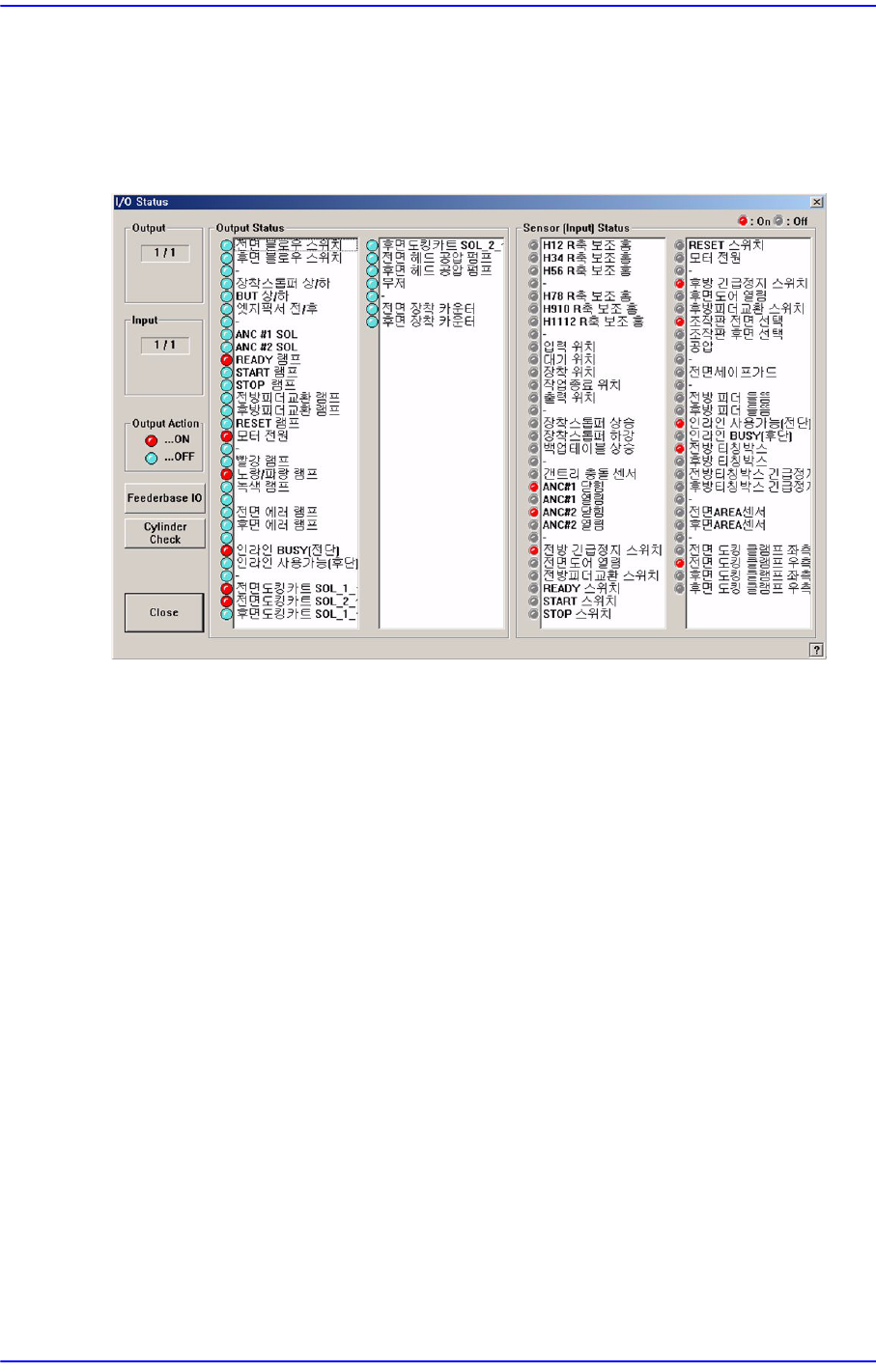

그림
14.3
“
/O Status
”
대화상자
<Output> 영역
출력 장치들의 상태를 표시합니다.
<Input> 영역
입력센서들의 상태를 표시합니다 .
<Output Status> 영역
선택된 출력 Block의 Sensor상태를 표시합니다. 빨간색은 ON상태를 표시하고,
하늘색은 OFF상태를 표시합니다.
설정하려는 Sensor를 선택하고 마우스 왼쪽 버튼을 더블 클릭하거나 스페이스
바를 누르면 Sensor상태를 반전시킬 수 있습니다.
<Input Status> 영역
선택된 입력 Block의 Sensor상태를 표시합니다. 빨간색은 ON상태를 표시하고,
하늘색은 OFF상태를 표시합니다.
<Feeder base IO> 버튼
Fe
eder Base의 슬롯에 해당 피더가 제대로 설치되었는지 확인하고, 피더의 출력
상태를 점검할 수 있습니다.
14-3
Diagnosis

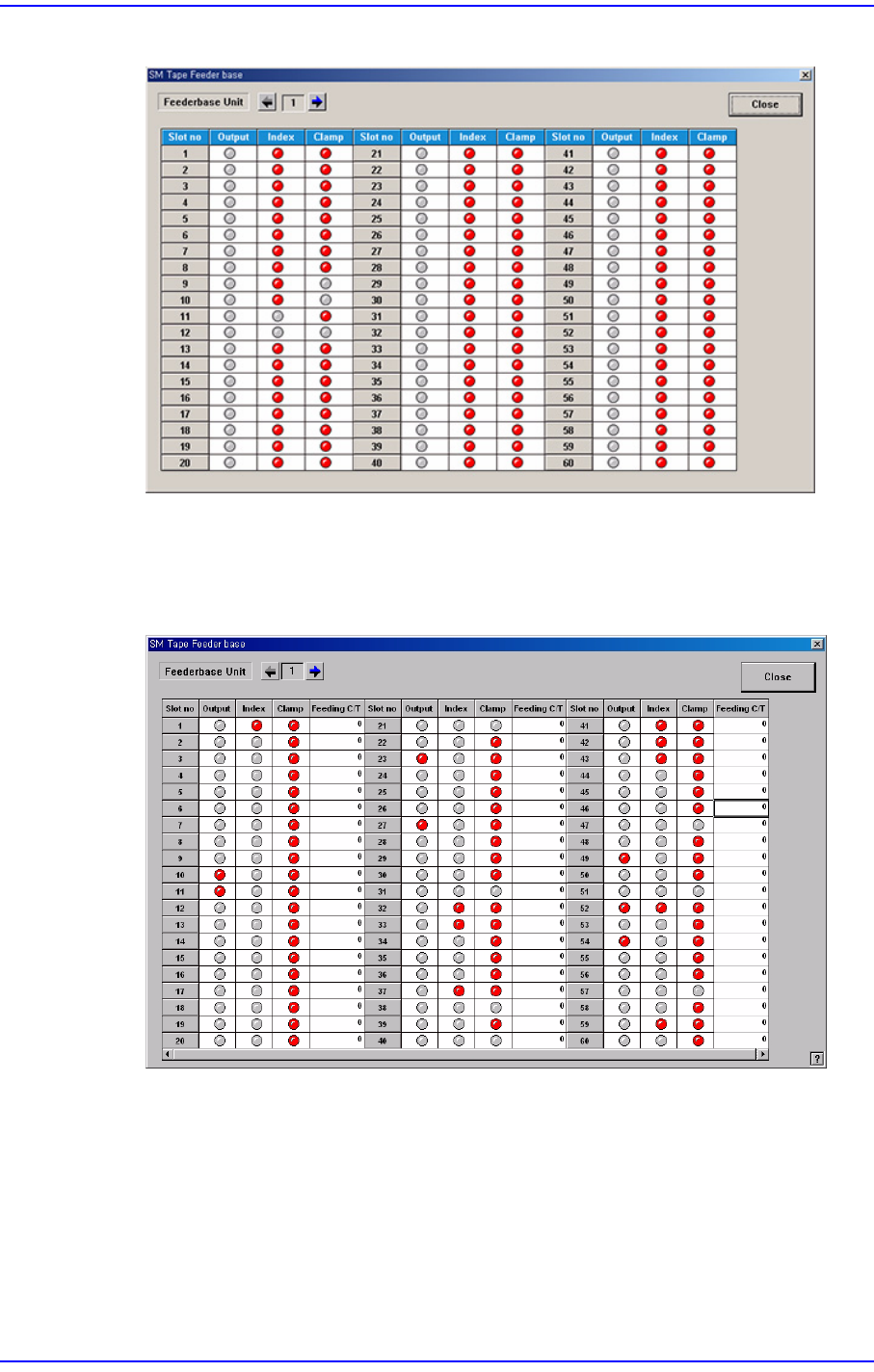

그림
14.4
“
SM Tape Feeder base
”
대화상자
<Feeding C/T> 열
전동피딩의 피딩 횟수를 보여줍니다.(421N에서만 사용되는 기능입니다.)
그림
14.5
“
SM N Tape Feeder base
”
대화상자
(421N)
<Cylinder Check> 버튼
실린더 모듈을 점검합니다. 이 버튼을 클릭하면 다음과 같은 대화상자가 나타납
니다.
