14-5 Diagnosis 대화 상자를 닫습니다 . 14.2. Conveyor [F3] Conveyor 영역의 각종 장치들의 상태를 점검합니다 . T ools 바로가기 메뉴의 Icon 을 클릭한 것과 같은 기능입니다 . 자세한 사항은 “ 4.5 컨베이어 (Conveyor) ” 를 참조하시기 바랍니다 .
14-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
그림
14.6
“

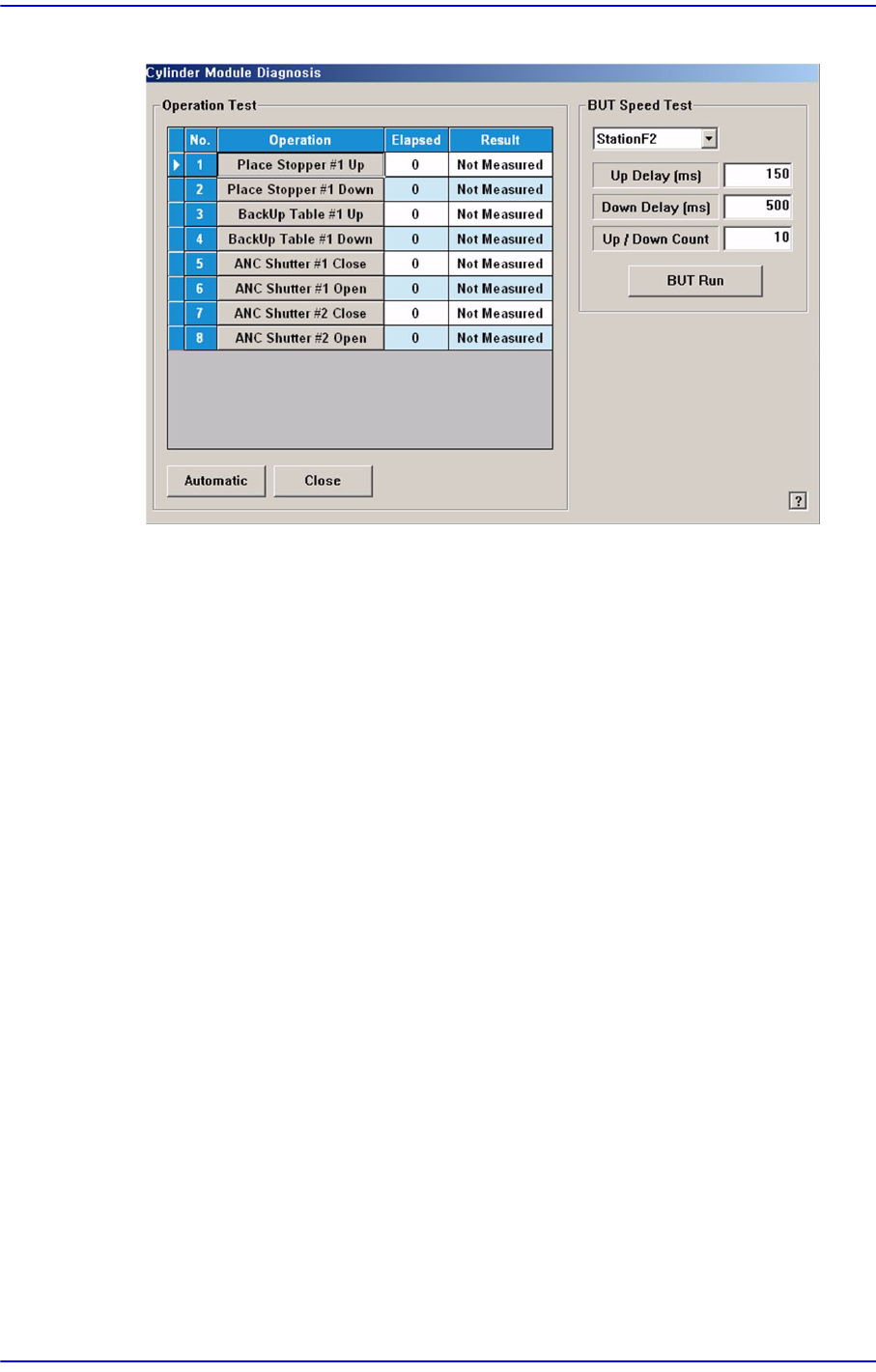

Diagnosis: Cylinderr Module Diagnosis
”
대화상자
<Operation Test> 영역
점검할 장치의 작동 리스트를 표시합니다. (#1: 전면, #2: 후면)
Place Stopper #1 Up: 작업 영역에 있는 Stopper의 Up 작동을 점검합니다 .
Place Stopper #1 Down: 작업 영역에 있는 Stopper의 Down 작동을 점검합니다
.
BackUp Table #1 Up: PCB 아래 면을 지지하는 BackUp Table의 Up 작동을 점
검합니다.
BackUp Table #1 Down: PCB 아래 면을 지지하는 BackUp Table의 Down 작동
을 점검합니다.
ANC Shutter #1 Close: ANC Shutter의 Close 작동을 점검합니다.
ANC Shutter #1 Open: ANC Shutter의 Open 작동을 점검합니다.
<Automatic> 버튼
리스트에 있는 장치들을 순서대로 자동 점검합
니다.
BUT Speed Test
Backup Table의 상승/하강 속도를 테스트합니다.
Up Delay: Backup Table의 상승 속도를 나타냅니다.
Down Delay: Backup Table의 하강 속도를 나타냅니다.
Up / Down Count: Backup Table의 Up/Down 테스트 횟수를 설정합니다.
<BUT Run>: Backup Table의 상승/하강 속도 테스트를 실행합니다.
<Close> 버튼
14-5
Diagnosis
대화 상자를 닫습니다.
14.2. Conveyor [F3]

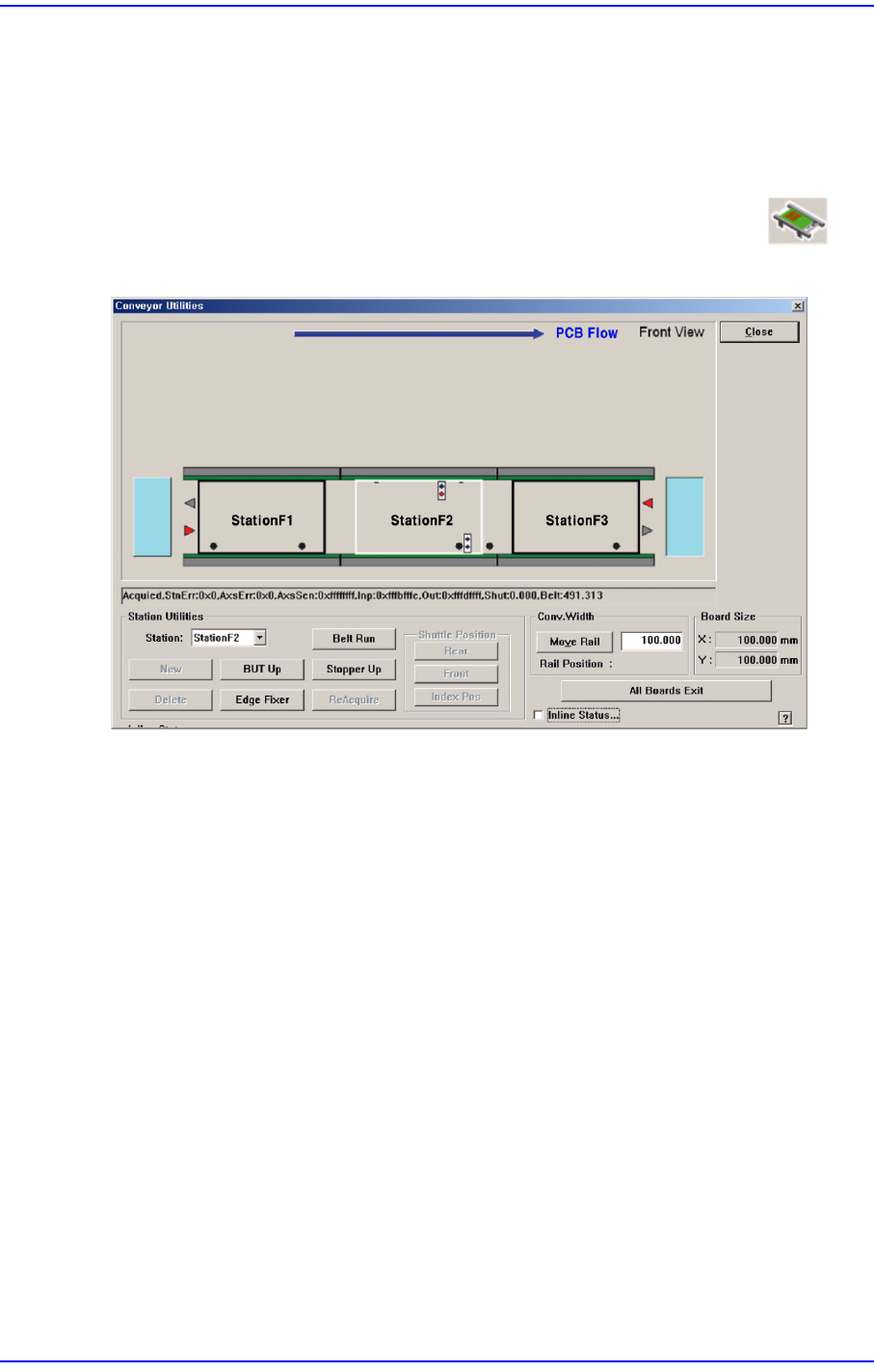

Conveyor 영역의 각종 장치들의 상태를 점검합니다. Tools 바로가기 메뉴의 Icon을
클릭한 것과 같은 기능입니다. 자세한 사항은
“
4.5
컨베이어
(Conveyor)
”
를
참조하시기 바랍니다.
14-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
14.3. Light [F4]
Fiducial Camera, Fly Camera, Fix Camera에 부착된 조명장치를 점검합니다.
그림
14.7
“

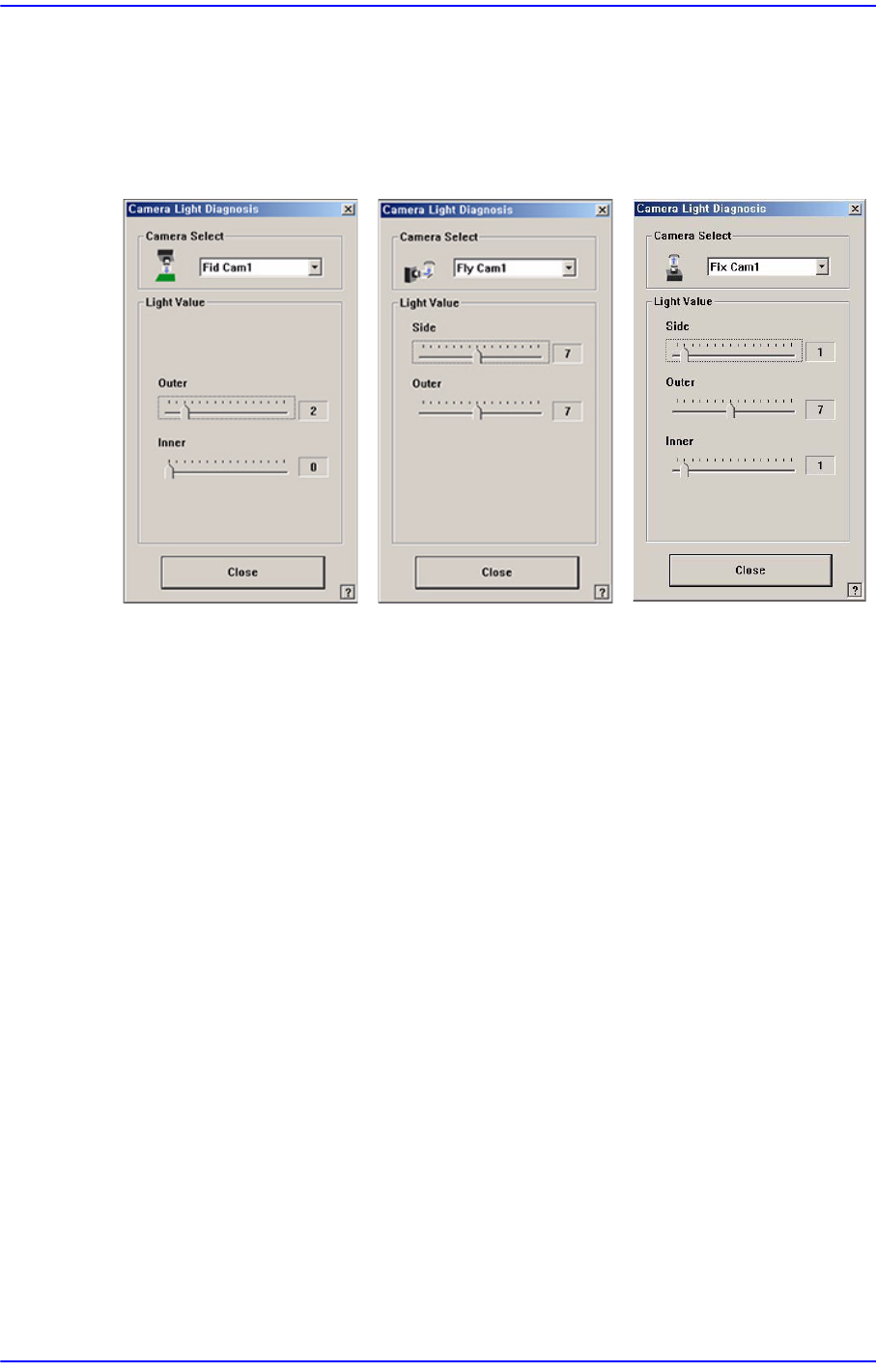

Camera Light Diagnosis
“
대화상자
<Camera Select> 영역
점검할 조명장치가 부착된 Camera를 선택합니다.
Fid Cam1: 전면 Gantry의 Fiducial Camera를 선택합니다.
Fid Cam2: 후면 Gantry의 Fiducial Camera를 선택합니다. (SM411, SM411F)
Fly Cam1~6: 1번 ~ 6번 Fly Camera를 선택합니다.(SM421)
Fly Cam1~12: 1번 ~ 12번 Fly Camera를 선택합니다.(SM411, SM411F)
Fly Cam1~4: 1번 ~4번 Fly Camera를 선택합니다.(SM421F)
Fix Cam1: 1번 Fix Camera를 선택합니다 . (1번 Fix Camera가 설치된 경우)
Fix Cam2: 2번 Fix Camera를 선택합니다 . (2번 Fix Camera가 설치된 경우)
<Light Value> 영역
조명 값을 설정합니다.
Fiducial Camera가 선
택되었을 경우, 설정할 수 있는 조명 값의 범위는 0 – 15입
니다.
Fly Camera가 선택되었을 경우, 설정할 수 있는 조명 값의 범위는 다음과 같습니
다.
<Side>: Side조명의 조명 값의 범위는 0 – 15입니다 .
<Outer>: Outer 조명의 조명 값의 범위는 0 – 15입니다.
