14-7 Diagnosis <Close> 버튼 대화 상자를 닫습니다 .
14-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
14.3. Light [F4]
Fiducial Camera, Fly Camera, Fix Camera에 부착된 조명장치를 점검합니다.
그림
14.7
“
Camera Light Diagnosis
“
대화상자
<Camera Select> 영역
점검할 조명장치가 부착된 Camera를 선택합니다.
Fid Cam1: 전면 Gantry의 Fiducial Camera를 선택합니다.
Fid Cam2: 후면 Gantry의 Fiducial Camera를 선택합니다. (SM411, SM411F)
Fly Cam1~6: 1번 ~ 6번 Fly Camera를 선택합니다.(SM421)
Fly Cam1~12: 1번 ~ 12번 Fly Camera를 선택합니다.(SM411, SM411F)
Fly Cam1~4: 1번 ~4번 Fly Camera를 선택합니다.(SM421F)
Fix Cam1: 1번 Fix Camera를 선택합니다 . (1번 Fix Camera가 설치된 경우)
Fix Cam2: 2번 Fix Camera를 선택합니다 . (2번 Fix Camera가 설치된 경우)
<Light Value> 영역
조명 값을 설정합니다.
Fiducial Camera가 선
택되었을 경우, 설정할 수 있는 조명 값의 범위는 0 – 15입
니다.
Fly Camera가 선택되었을 경우, 설정할 수 있는 조명 값의 범위는 다음과 같습니
다.
<Side>: Side조명의 조명 값의 범위는 0 – 15입니다 .
<Outer>: Outer 조명의 조명 값의 범위는 0 – 15입니다.
14-7
Diagnosis
<Close> 버튼
대화 상자를 닫습니다.
14-8
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
14.4. Vacuum [F5]
Head의 공압상태를 점검합니다.

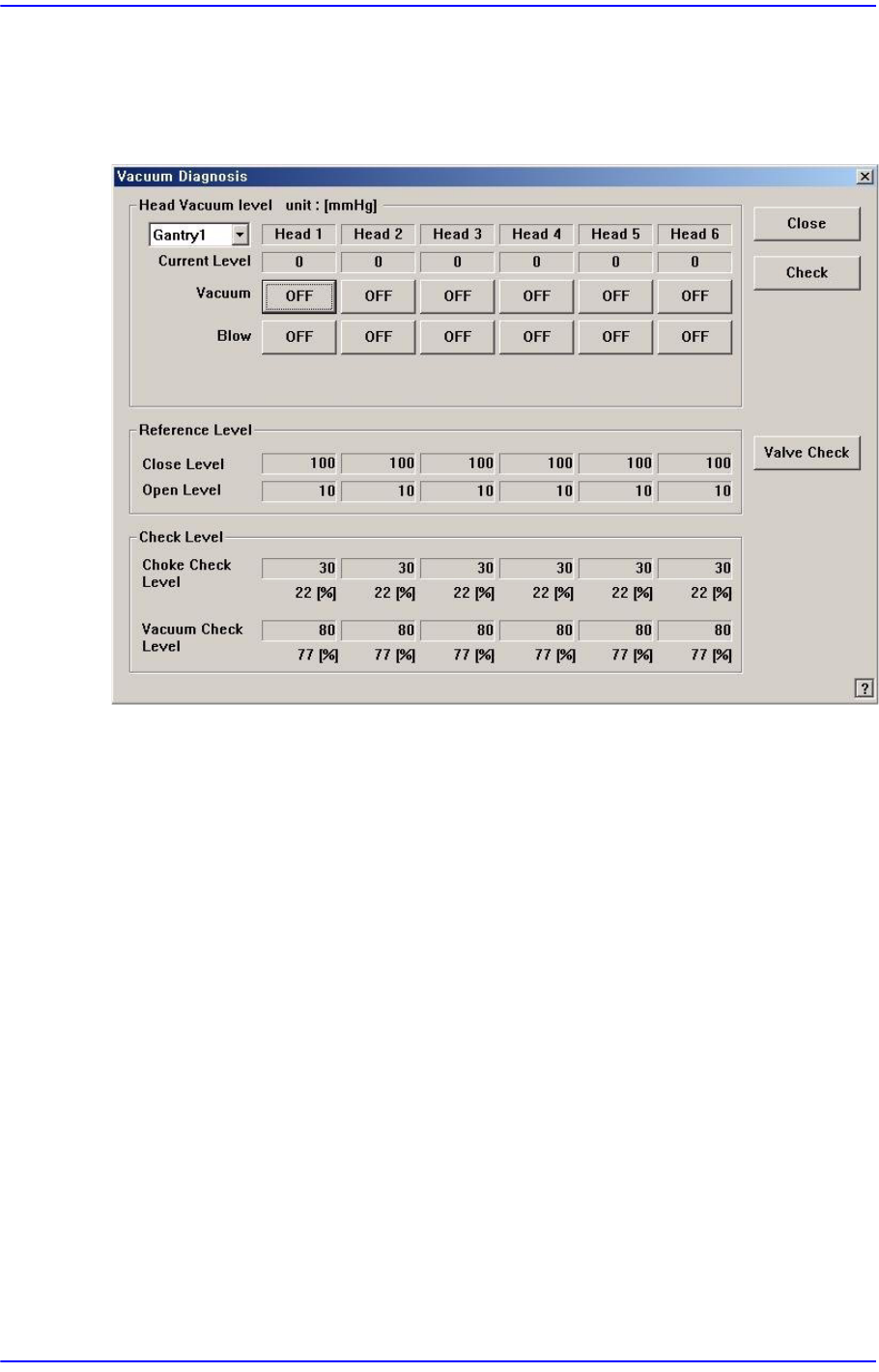

그림
14.8
“
Vacuum Diagnosis
”
대화상자
<Head Vacuum level> 영역
각 Head의 진공압 값을 표시하고, 진공 발생기를 제어합니다.
<Gantry> 콤보박스
공압 상태를 점검할 Gantry를 선택합니다.
<Current Level>
각 Head의 현재의 공압을 표시합니다.
<Vacuum OFF> 버튼
“OFF”표시일 때 이 버튼을 누르면, Spindle 내의 공압을 진공상태로 만들고 버
튼에 “ON”을 표시합니다.
“ON”표 시 일 때 이 버튼을 누르면, Spindle 내의 진공상태를 해제시키고 버튼에
“OFF”를 표
시합니다.
<Blow OFF> 버튼
“OFF”표시일 때 이 버튼을 누르면, Spindle 내에 0.1Mpa의 일정한 공압을 투입
하고 버튼에 “ON”을 표시합니다.
“ON”표시일 때 이 버튼을 누르면, Spindle로 투입되는 공압을 차단시키고 버
튼에 “OFF”를 표시합니다 .
