Diagnosis
솔레노이드 밸브 점검을 수행할 헤드를 선택합니다. ‘All’을 선택하면 <Head>
콤보박스에서 선택된 갠트리의 모든 헤드에 대해서 점검을 수행합니다.
<Test> 버튼
이 버튼을 클릭하면 <Head> 콤보박스와 <Spindle> 콤보박스에서 선택된 헤드에
대해서 <Try> 콤보박스에서 선택된 횟수만큼 진공형성(Vacuum On)과 진공파
괴(Vacuum Off)를 검사를 수행하고 그 결과를 그래프로 보여줍니다.
<Detail> 버튼
이 버튼을 클릭하면 다음과 같이 선택된 헤드에 대한 점검 결과를 통계
적 수치
로 표시하는 대화상자를 보여줍니다.

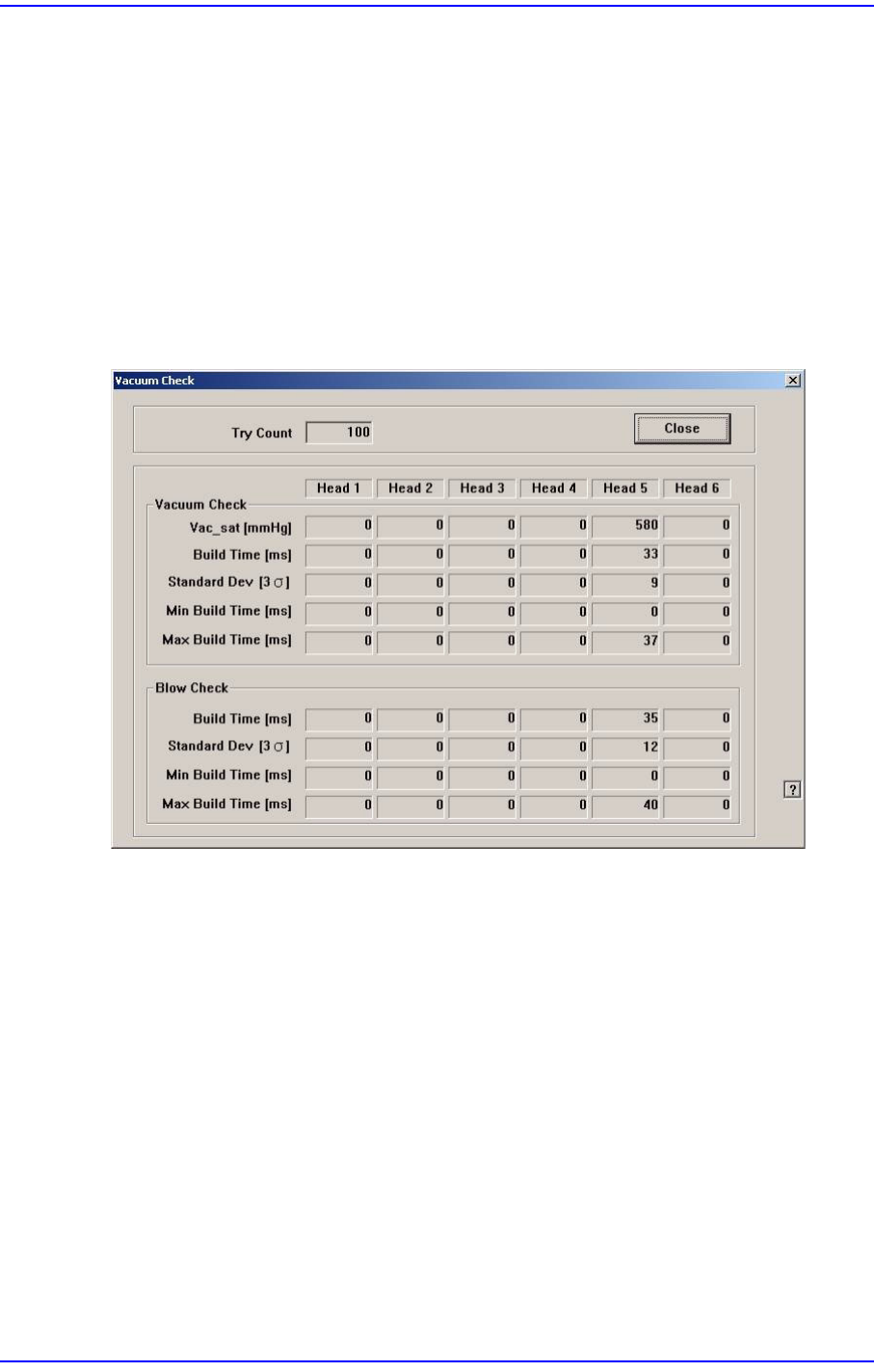

<Vacuum Check> 영역
Vac_sat [mmHg]
진공형성(Vacuum On) 동작 수행 후 해당 헤드의 평균적인 진공 수준을표시합니
다. (평균값: -580 mmHg)
Build Time [ms]
진공도가 90% 수준에 도달하는데 소요된 시간을 표시합니다.
Standard Dev [3σ]
Build Time에 대한 산포(3σ )를 표시합니다.
Min Build Time [ms]
Build Time의 최소값을 표시합니다.
Max Build Time [ms]
Build Time의 최대값을 표시합니다.
14-12
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
<Blow Check> 영역
Build Time [ms]
블로우의 형성이 90%에 도달하는데 소요된 시간을 표시합니다.
Standard Dev [3σ]
Build Time에 대한 산포 (3σ)를 표시합니다.
Min Build Time [ms]
Build Time의 최소값을 표시합니다.
Max Build Time [ms]
Build Time의 최대값을 표시합니다.
<SaveAs> 버튼
이 버튼을 클릭하면 결과 데이터를 텍스트파일로 저장할 경로를 선택할 수 있는
대화상자가 실행됩니다.

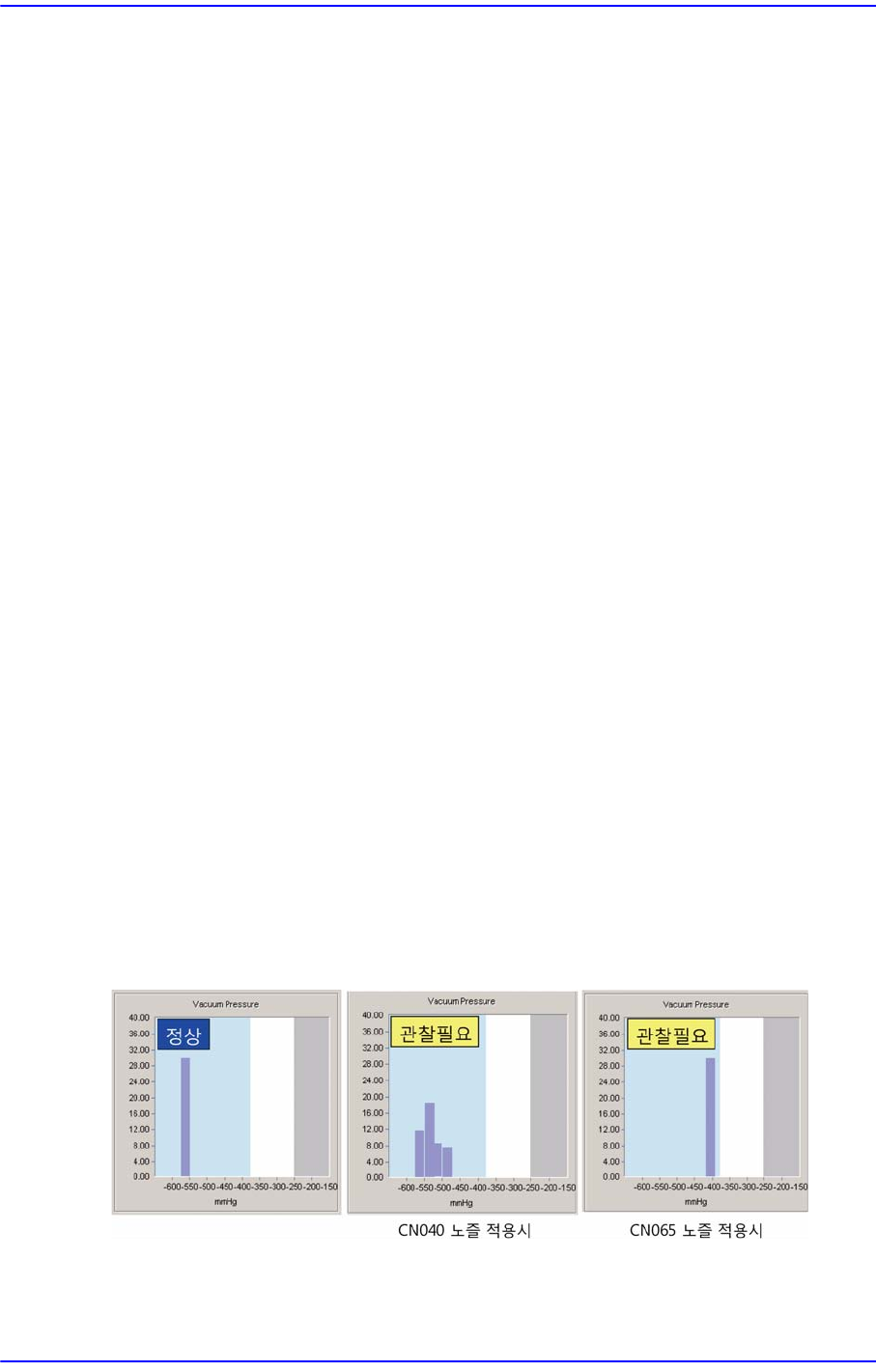

<Vacuum Pressure>
진공형성(Vacuum On) 동작 수행 후 해당 헤드의 진공도가 90% 수준에 도
달했을
때의 진공 수준을 그래프 형태로 보여줍니다.
X축
진공형성(Vacuum On) 동작 수행 후 헤드의 평균적인 진공 수준을 의미합니다. (
평균값: -580 mmHg)
Y 축
X축 지표인 진공 수준에 해당 되는 회수를 의미합니다. 각 막대 그래프가 지시
하는 횟수의 합은 <Try> 콤보박스에서 선택한 횟수와 동일합니다.
진공압이 필요 수준까지 형성되는지 그래프를 보면서 확인하십시오. 하늘색 영
역내에 결과값이 존재하면 정상이
지만, 흰색 영역에 결과값이 표시되면 이상이
있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이 표시된다면 비정상
이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받으십시오.
CN040노즐의 경우, 400 mmHg 이상이면 정상적으로 작업하는 것이 가능합니다
.
14-13
Diagnosis

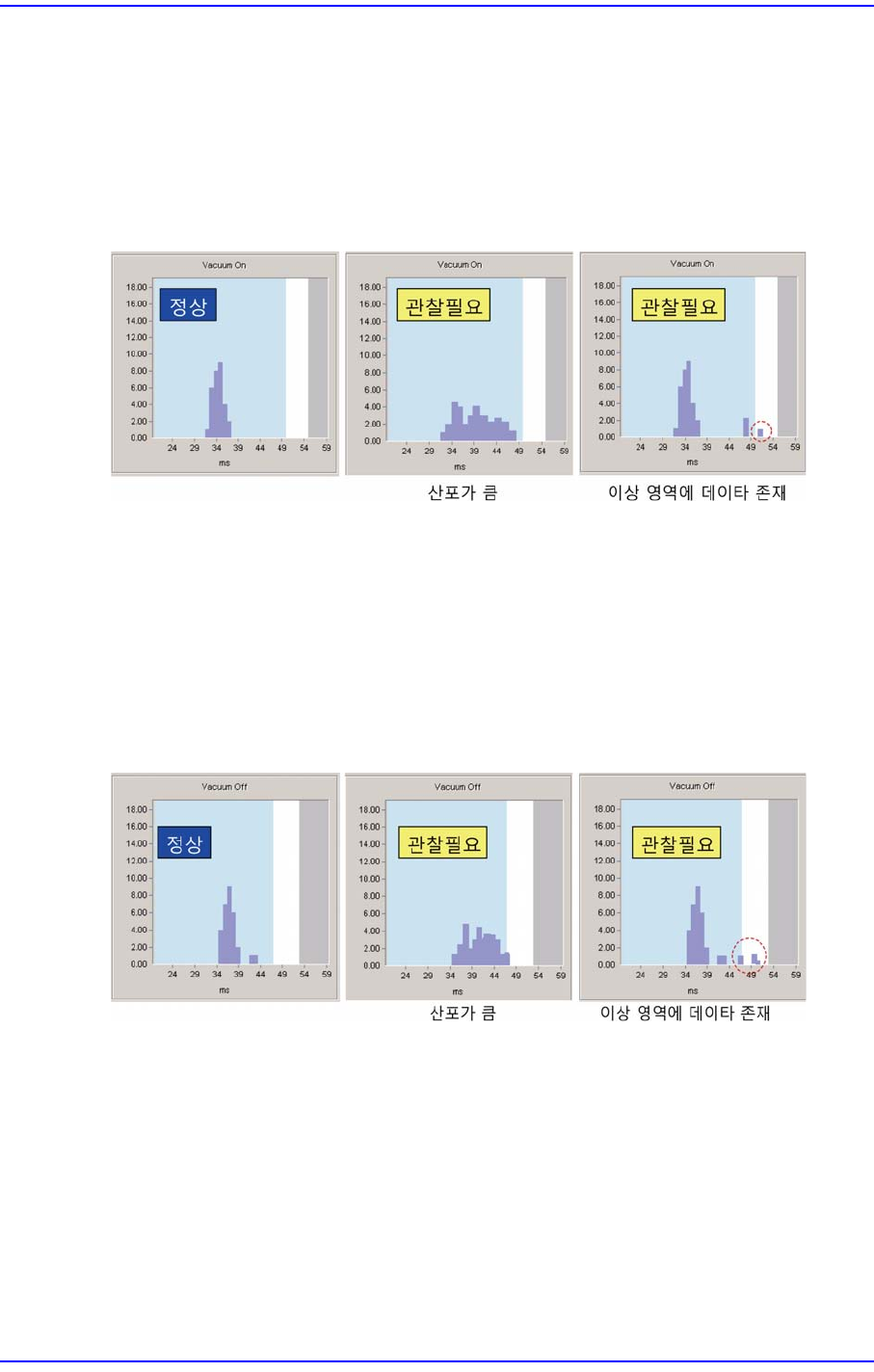

<Vacuum On>
진공도가 90% 수준에 도달하는데 소요된 시간을 표시합니다. 평균값을 기준으
로 산포가 적을수록 좋습니다 . (평균값: 34 ms)
하늘색 영역내에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표시되
면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이 표시된다
면 비정상이므로 해당 부품을 교체해야합니다.
모든 결과값이 하늘색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으며,
산포가 클수록 이상이 있다고 판단되니 지속
적인 관찰이 필요합니다.
<Vacuum Off>
진공파괴가 90%에 도달하는데 소요된 시간을 표시합니다. (평균값: 32 ms)
하늘색 영역내에 결과값이 존재하면 정상이지만, 흰색 영역에 결과값이 표시되
면 이상이 있으므로 지속적인 관찰이 필요하고, 회색 영역에 결과값이 표시된다
면 비정상이므로 STS 또는 Local Agent에 연락하여 정밀 점검을 받으십시오.
모든 결과값이 하늘색 영역내에서 평균값을 중심으로 산포가 적을수록 좋으며,
산포가 클수록 이상이 있다고 판단되니 지속
적인 관찰이 필요합니다.
