14-15 Diagnosis 14.5. 조그박스 [F6] 티칭박스의 작동을 점 검합니다 . 이 메뉴를 선택 하면 다음과 같은 대화 상자가 표시 됩니다 . 실제 티칭박스의 각 버튼을 클릭하면 , 작동상태를 표시합니다 . 그림 14.9 “조그 박스” 대화 상자 <Speed LED All> 버튼 Speed LED 를 모두 ON/OFF 합니다 . <Mode LED All>…
14-14
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

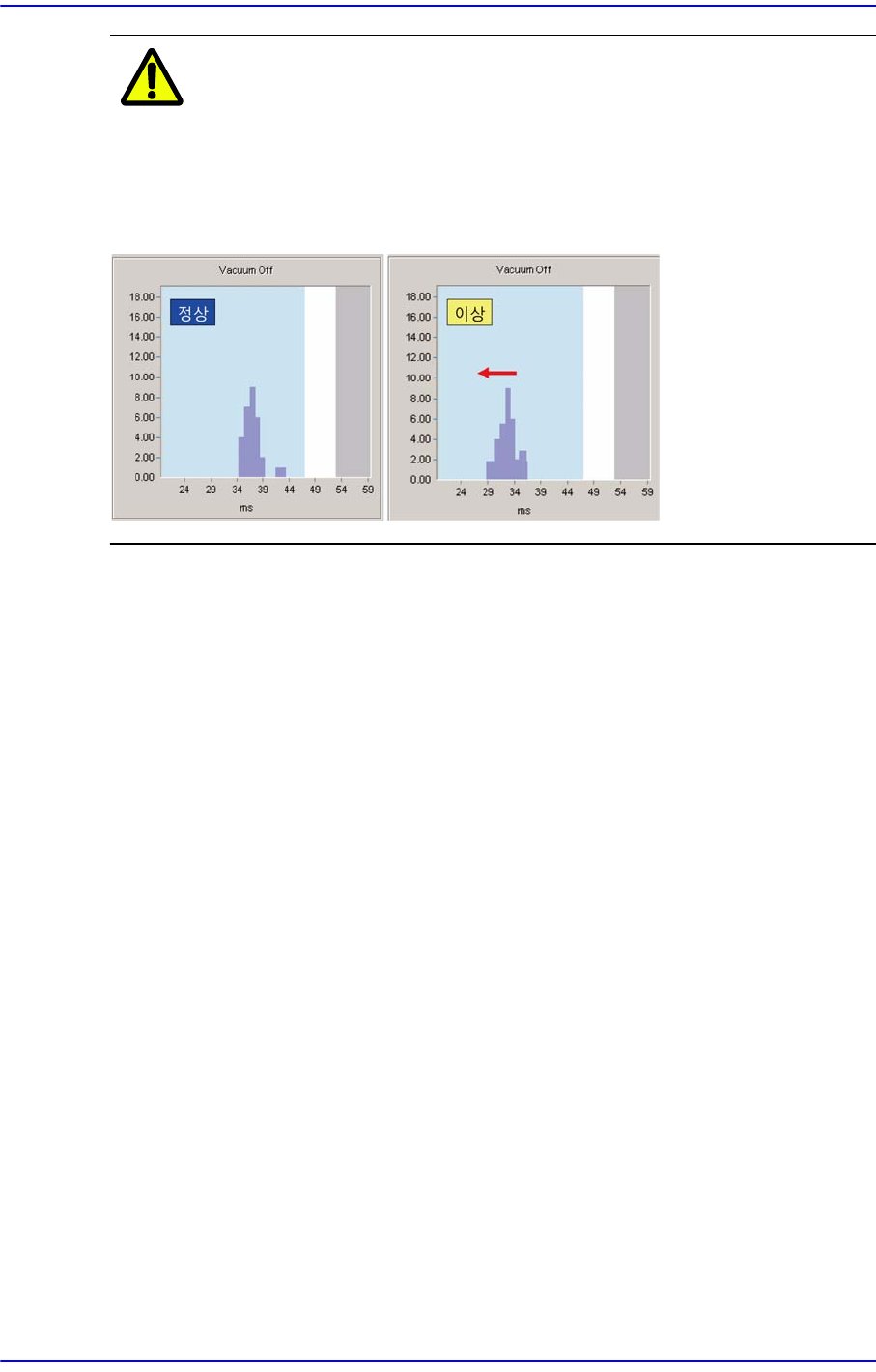

주 의 Vaccum Filter 청소가 불량할 수록 진공파괴(Vacuum Off)가 빨
리 발생됩니다. 아래의 그림처럼 평균값을 기준으로 결과값들이
좌측으로 치우쳐서 나타난다면 Vacuum Filter를 교체하십시오.
그렇지 않으면 솔레노이드 밸브를 손상시켜 결과적으로 장비의
성능에 영향을 줍니다. (Vacuum Filter: 교환주기 6개월)
<Close> 버튼
대화 상자를 닫습니다.
14-15
Diagnosis
14.5. 조그박스 [F6]
티칭박스의 작동을 점검합니다. 이 메뉴를 선택하면 다음과 같은 대화 상자가 표시
됩니다. 실제 티칭박스의 각 버튼을 클릭하면 , 작동상태를 표시합니다.

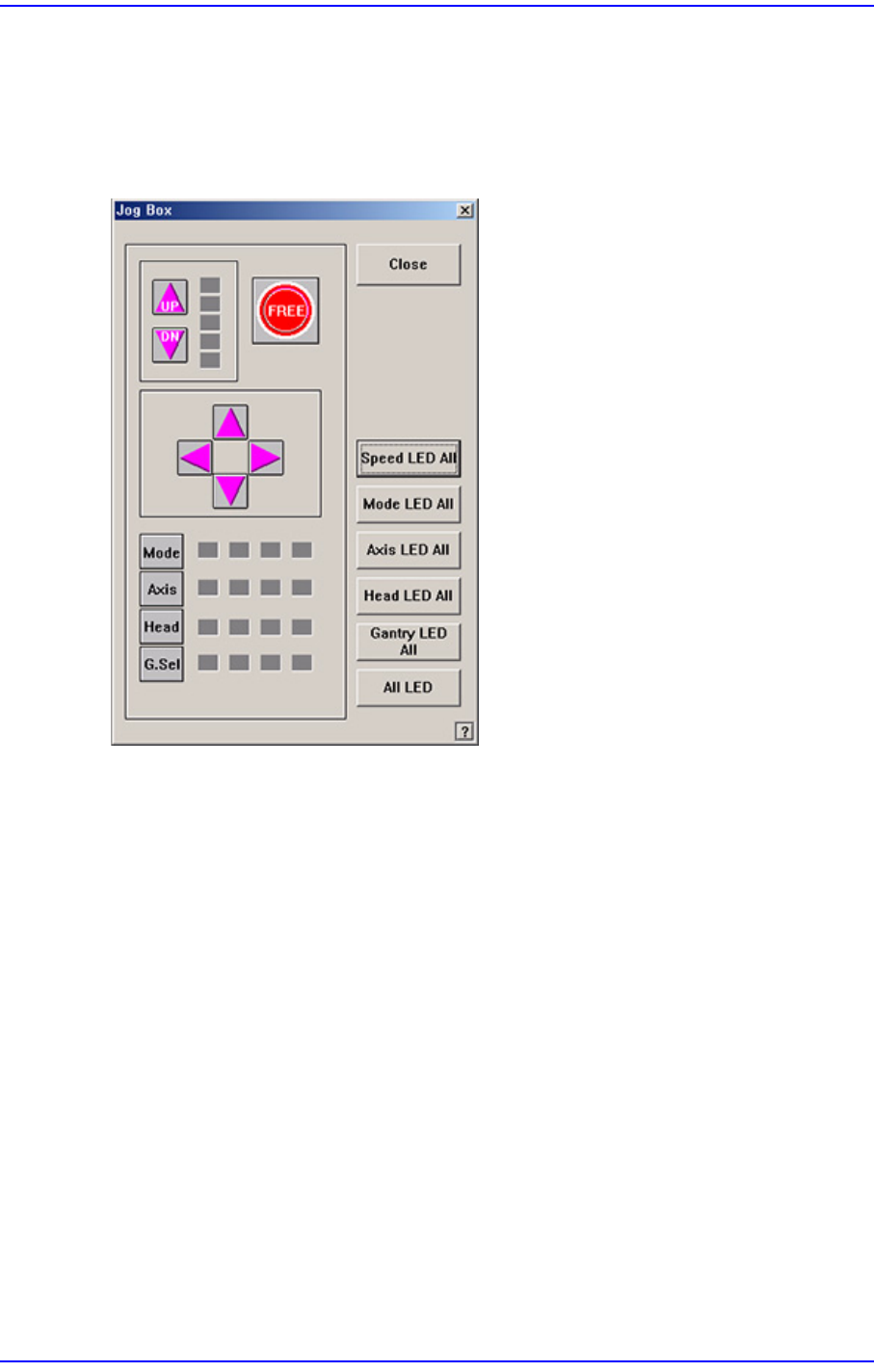

그림
14.9
“조그
박스”
대화
상자
<Speed LED All> 버튼
Speed LED를 모두 ON/OFF합니다.
<Mode LED All> 버튼
Mode LED를 모두 ON/OFF합니다.
<Axis LED All> 버튼
Axis LED를 모두 ON/OFF합니다 .
<Head LED All> 버튼
Head LED를 모두 ON/OFF합니다.
<Gantry LED All> 버튼
Gantry LED를 모두 ON/OFF합니다. 갠트리가 하나 이상인 장비에서만 사용됩
니다.
<All LED> 버튼
모든 LED를 모두 ON/OFF합니다.
<Close> 버튼
14-16
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
대화상자를 닫습니다.
14.6. Tray [F7]
Tray Feeder와의 통신을 점검합니다. 이 메뉴를 선택하면 다음과 같은 대화 상자가
표시됩니다.

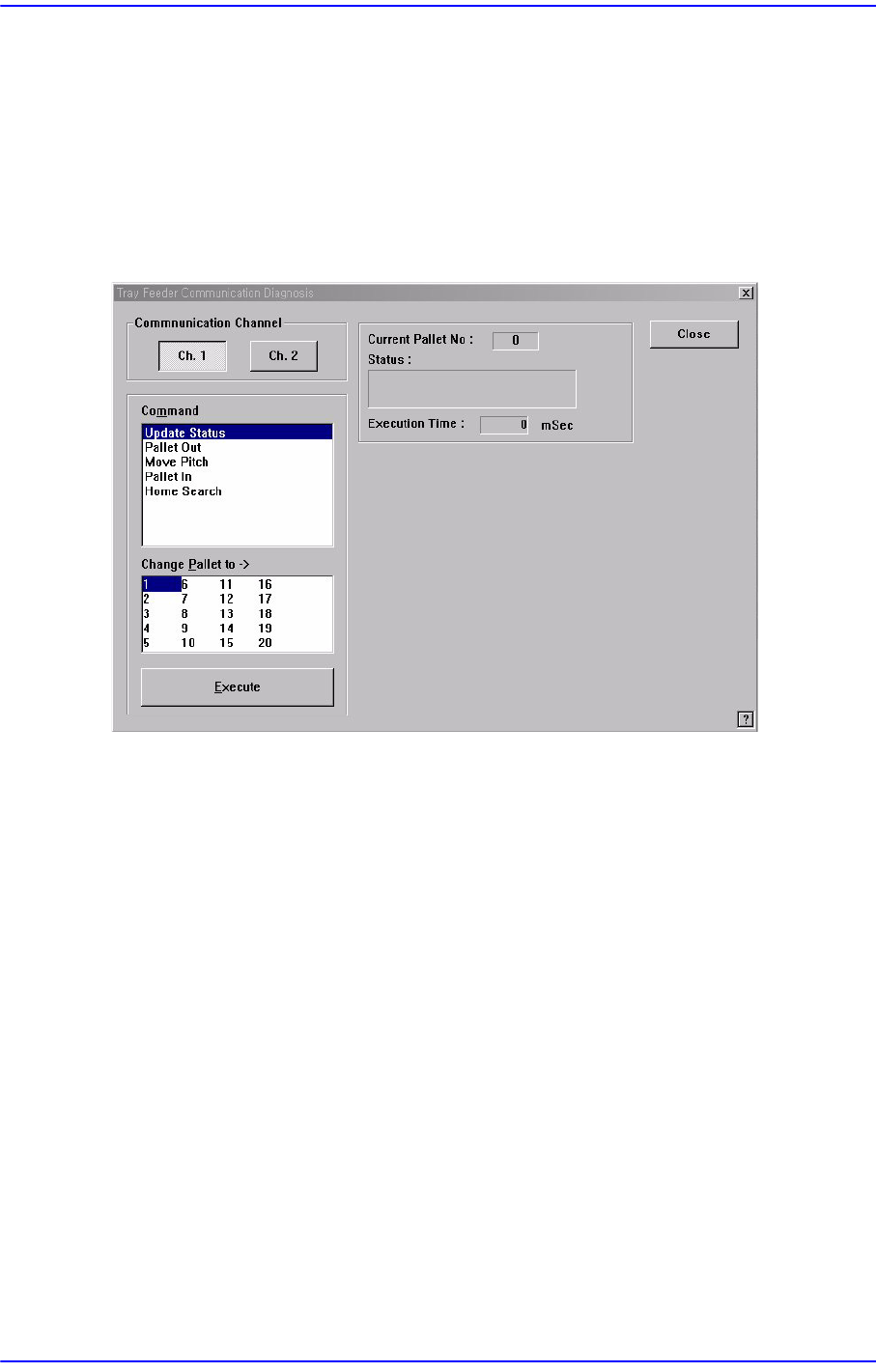

그림
14.10
“
Diagnosis :Tray Feeder Communication Diagnosis
”
대화상자
<Communication Channel> 영역
Tray Feeder가 연결된 통신 Channel을 선택합니다 .Ch. 1: RS-232C통신 Port중1
번을 선택합니다.Ch. 2: RS-232C통신 Port중2번을 선택합니다.
<Command> 콤보박스
Tray Feeder로 전송할 Command를 선택합니다. Command 종류는 다음과 같습니
다.
Update Status: Status를 업데이트합니다.
Pallet Out: 선택한 Pallet를 Tray Magazine에서 반출합니다.
Move Pitch: 선택한 Pallet를Tray Magazine의 반출 입구에 위치 시킵니다.
Pallet In: 선택한 Pallet를Tray Magazine에 반입합니다.
Home Search: Tray Feeder를Homing합니다.
<Change Pallet to> 리스트박스
변경하려는 Pallet번호
를 선택합니다.
<Execute> 버튼
