16.1.1. Product
그림

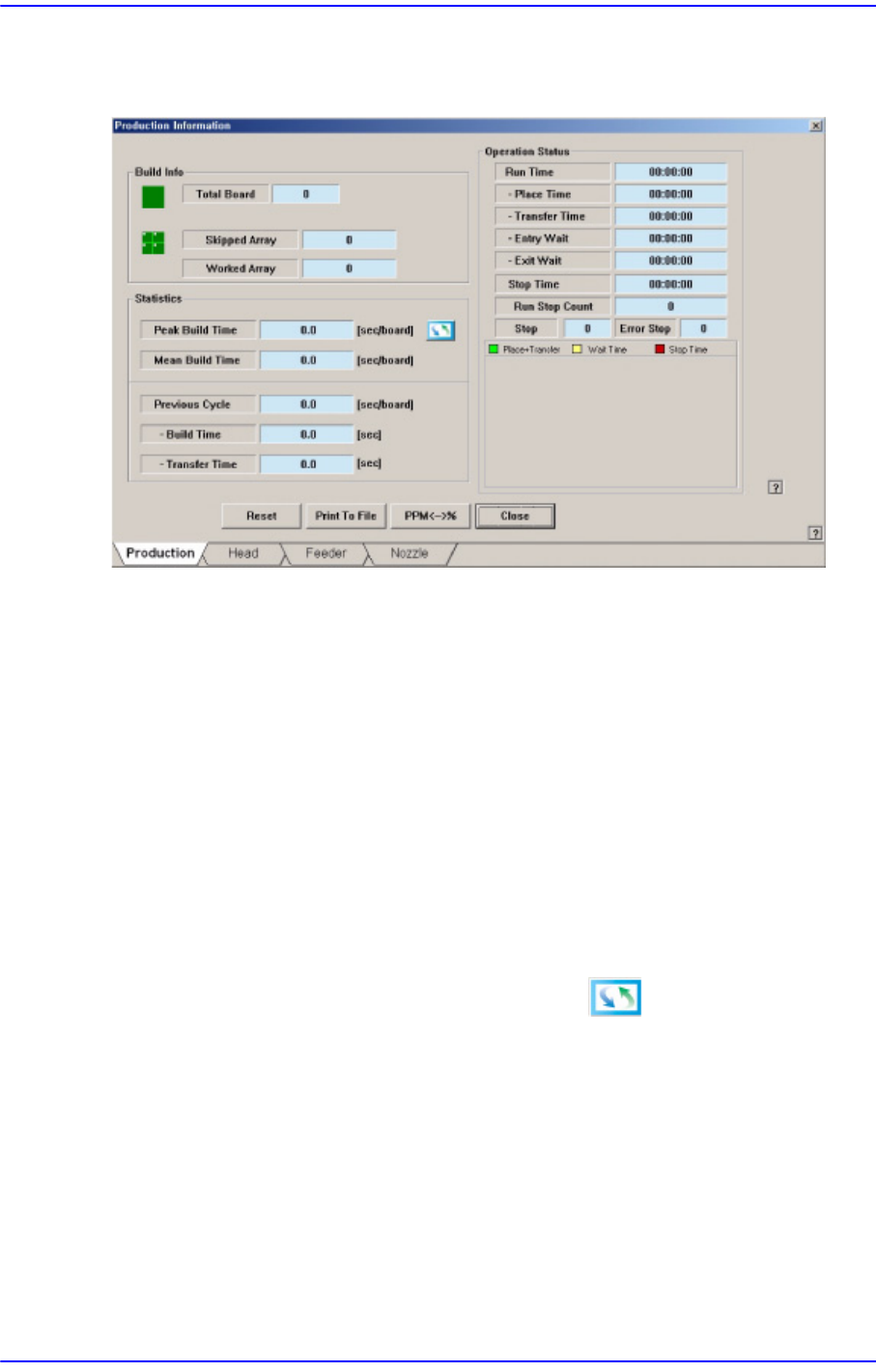

16.1
“
Production
”
탭
대화상자
<Build Info> 영역
PCB 생산과 관련된 정보를 보여줍니다 .
<Total Board>
생산된 PCB의 총 수를 표시합니다.
<Skipped Array>
Bad Mark에 불량 표시가 되어서 작업을 Skip한PCB와PCB Array Skip을 합한 총
개수를 표시합니다.
<Worked Array>
정상적으로 작업을 한PCB의 총 개수를 표시합니다.
<Statistics> 영역
장착 시간과 관련된 정보를 보여줍니다. 우측의 버튼을 클릭하면 각기 다
른 형태의 정보를 보여줍니다. (sec/board -> CPH -> board/hour)
<Peak Build Cycle>
sec/board
PCB 한 장을 작업하
는데 소요된 최소 시간을 초 단위로 표시합니다. [ Peak Build
Cycle Time (sec/board) ]
CPH
Peak Build Cycle (sec/board) 을 기준으로 한 시간 동안 장착이 예상되는 부품의
수를 나타냅니다.
16-3
생산정보관리
Board/Hour
Peak Build Cycle (sec/board) 을 기준으로 한 시간 동안 생산이 예상되는 PCB의
수를 나타냅니다.
<Mean Build Cycle>
sec/board
PCB 한 장을 작업하는데 소요된 평균 시간을 초 단위로 나타냅니다.
CPH
최초 PCB가 Work Station으로 투입된 이후, 한 시간 동안 장착된 부품 수를 나타
냅니다.
Board/Hour
최초 PCB가 Work Station으로 투입된 이후, 한 시간 동안 생산된 PCB의 수를 나
타냅니다.
<Previous Cycle>
P
revious Cycle Time = Build Time + Transfer Time
sec/board
마지막에 생산된PCB가 Work Station 으로 투입되어 작업을 마치고 다음 PCB가
투입되기까지 소요된 시간을 초 단위로 나타냅니다. [Previous Cycle Time (sec/
board) ]
CPH
Previous Cycle Time (sec/board) 을 기준으로 한 시간 동안 장착이 예상되는 부품
의 수를 나타냅니다.
Board/Hour
Previous Cycle Time (sec/board) 을 기준으로 한 시간 동안 생산이 예상되는 PCB
의 수를 나타냅니다.
<- Build Time>
마지막에 생산된PCB가 Work Station으로 투입되어 Backup Table이 상승한 순간
부터 장착이 완료
되어 Backup Table이 하강할 때까지 소요된 시간을 초 단위로
나타냅니다.
<- Transfer Time>
PCB 1장당 이송에 소요된 시간을 표시합니다.
<Operation Status> 영역
장비 가동과 관련된 정보를 보여줍니다.
<Run Time>
Place, Transfer, Wait 을 합한 시간을 표시합니다.
16-4
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
(Run = Place + Transfer + Wait)
<- Place Time>
장비에 전원을 투입한 후 현재까지 장착 작업을 실행한 시간을 표시합니다.
<- Transfer Time>
장비에 전원을 투입한 후, 현재까지 장착을 위해 PCB가 이송된 총 시간을 표시
합니다.
<- Entry Wait>
장비에 전원을 투입한 후, 현재까지 장착을 위해 PCB가 대기한 총 시간을 표시
합니다.
<- Exit Wait>
장비에 전원을 투입한 후, 현재까지 작업이 완료된 PCB가 다음 장비로 배출되
기 위해 대기
한 총 시간을 표시합니다.
<Stop Time>
장비에 전원을 투입한 후 현재까지 Stop 상태에 있던 시간을 표시합니다.
<Run Stop Count>
자동 생산 중 장비가 정지한 수를 표시합니다.
<Stop>
자동 생산 중 사용자에 의해서 장비가 정지한 수를 표시합니다.
<Error Stop>
자동 생산 중 에러에 의해서 장비가 정지한 수를 표시합니다.
<Print To File> 버튼
PCB 생산과 관련된 장착정보를 텍스트 파일(*.txt) 형
식으로 지정된 폴더
(C:\SmartSM\Pdinfo)에 저장합니다 .
