4-7 Tools 바로가기 메뉴 <OKImage Save> 탭 대화상자 장비의 일정 범위 안의 에러와 일정기 간 동안의 에러를 저장할 수 있는 기능 입니다 . 최대 저장가능 개수는 5000 개 입니다 . Zoom T oolba r …
4-6
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

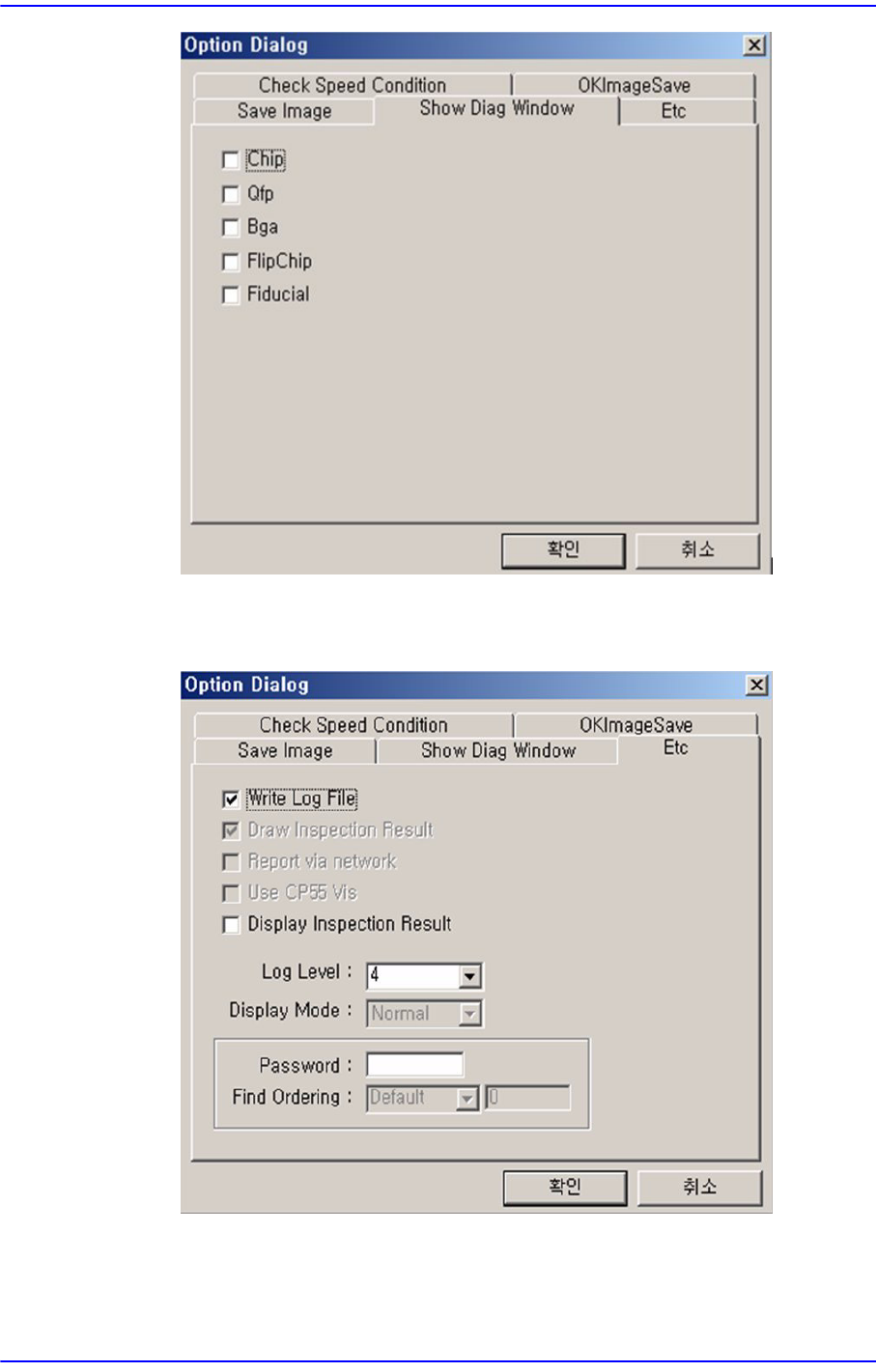

<Etc> 탭 대화상자
옵션 설정화면이며 변경하지 마십시오.

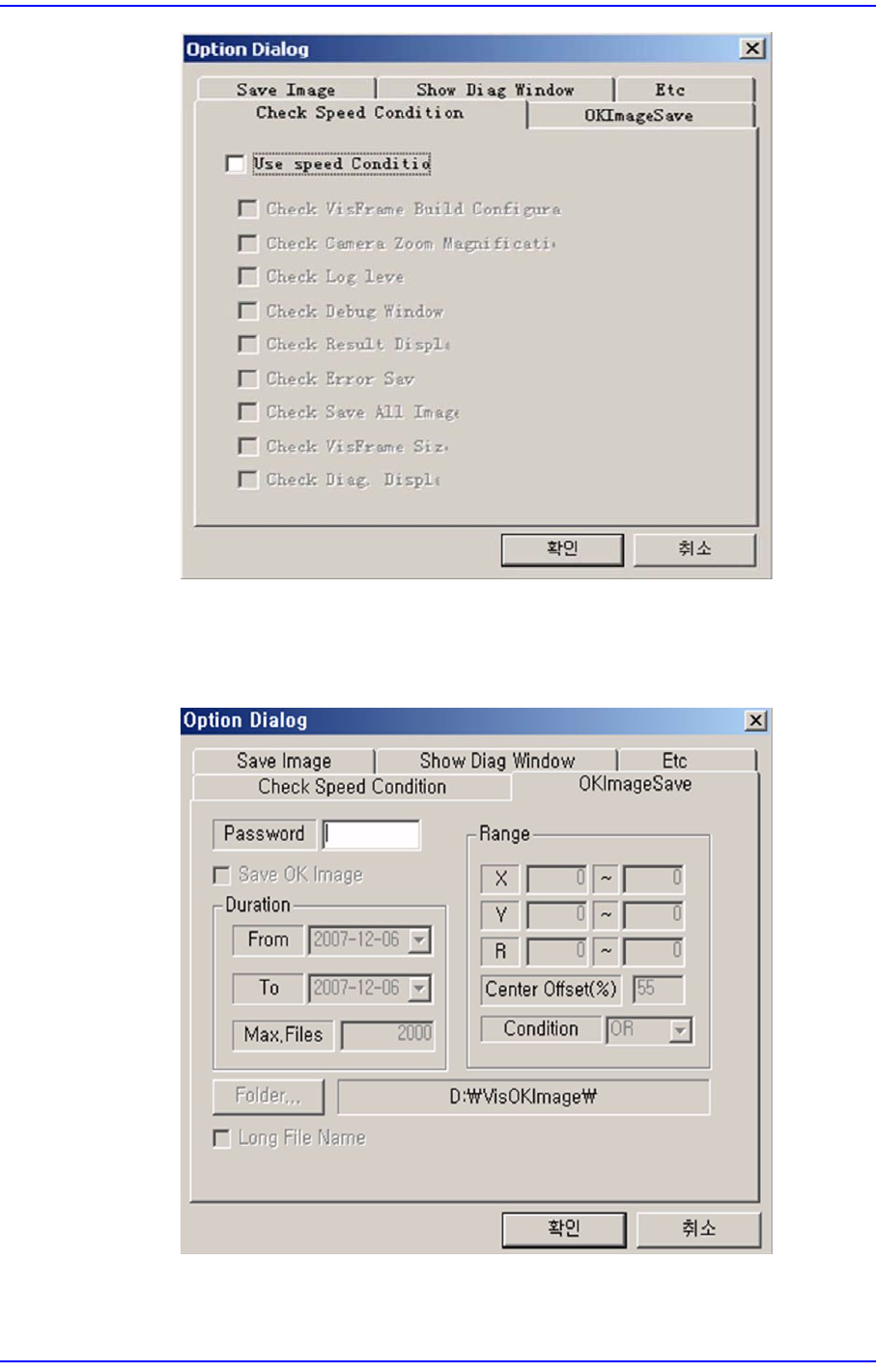

<Check Speed Condition> 탭 대화상자
최적속도 조건인지 확인하는 기능입니다.
4-7
Tools
바로가기
메뉴
<OKImageSave> 탭 대화상자
장비의 일정 범위 안의 에러와 일정기간 동안의 에러를 저장할 수 있는 기능
입니다. 최대 저장가능 개수는 5000개 입니다.
Zoom Toolbar…
4-8
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
줌툴바를 감추거나 보여줍니다.
4.2.1.5. 디스플레이 윈도우
카메라의 실제 영상, 그랩한 영상, 비트맵 이미지 등을 보여줍니다.
4.2.1.6. 상태바
화면의 확대비율을 출력합니다 .
4.3. ANC 설정
ANC(Auto Nozzle Changer)에 설치되어 있는 Nozzle의 구성과 Nozzle 흡착, 장착 기
능을 포함한 ANC 설정에 관련된 기능을 수행합니다. <ANC> 바로가기 메뉴를 선택
하면 다음과 같은 대화상자가 표시됩니다.

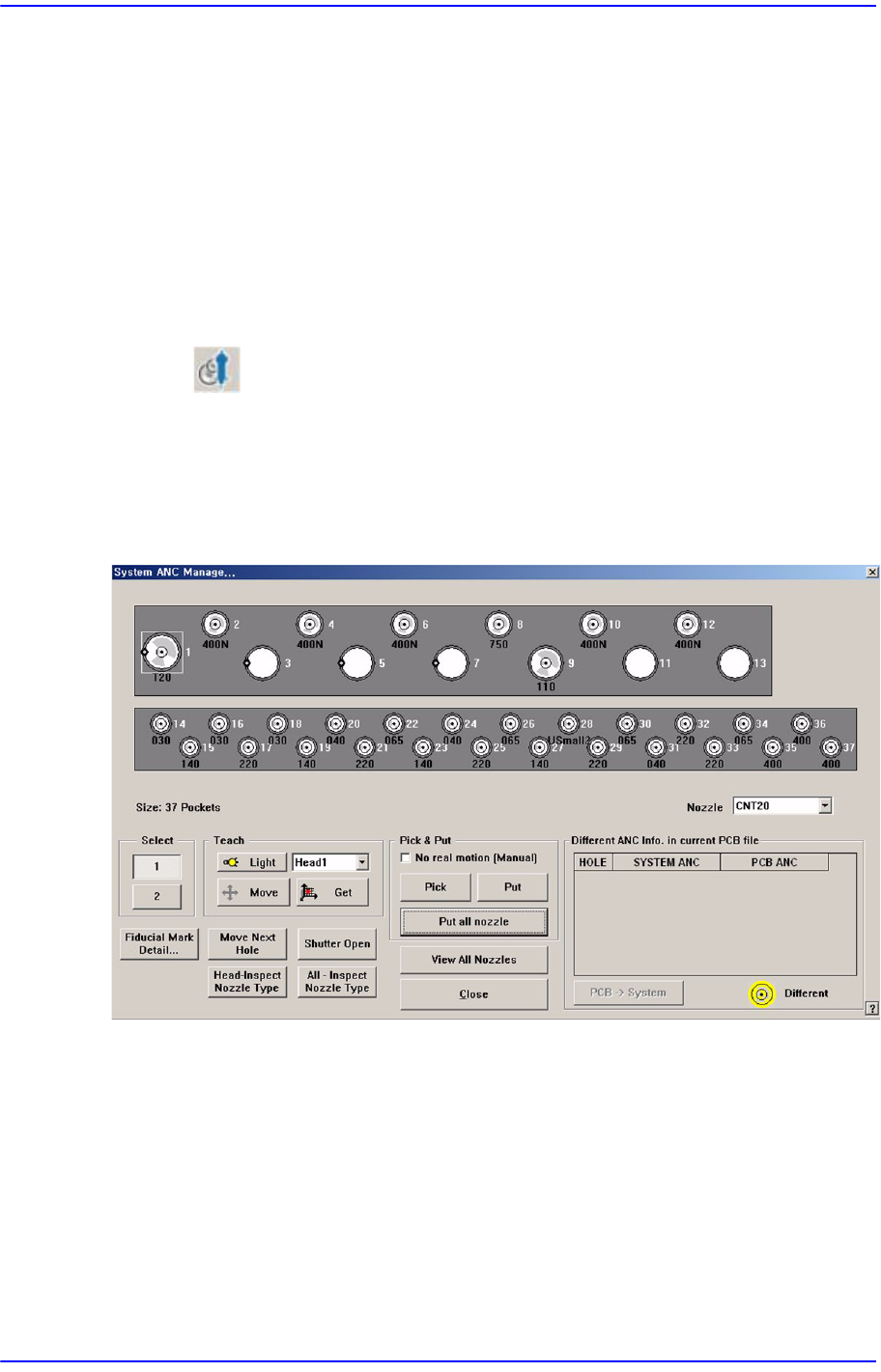

그림
4.3
“
ANC Setting
…”
대화상자
<Nozzle> 콤보박스
선택된 홀에 배치할 노즐을 선택합니다.
<Select> 옵션버튼
설정하려는 ANC번호를 선택합니다.
