4-12 Samsung Component Placer SM 411F/411FN Administrator ’ s Guide 4.5.1. PCB In/Out 기능 마우스의 Drag & Drop 기능을 이용하여 컨베이 어내의 작업영역 (W orking Station) 으 로 PCB 를 투 입하거나 , 컨베이어내 의 작업영역에서 다음 공정의 장비로 내보내기 할 수 있습니다 . PCB 를 장비…
4-11
Tools
바로가기
메뉴
PCB파일상의 설정으로 System설정을 변경합니다.
경 고 Manual ANC 동작을 수행 할 경우 프로그램의 노즐과 실제 장비
의 노즐이 일치하지 않으면 Head의 노즐과 장비의 기타 부분이
충돌할 수 있습니다. 반드시 프로그램의 노즐과 실제 장비의 노
즐을 일치 시키십시오.
<Close>버튼
이 버튼을 누르면 변경된 설정을 저장하고 현재의 대화상자를 닫습니다.
4.4. 사용자모드 변경하기(Operation Mode Change)
사용자 모드에 따라 접근 (Access)할 수 있는MMI 메뉴가 다릅니다. MMI를 사용하
는 목적에 따라 사용자를 작업자(Operator), 프로그램 관리자(Programmer), 시스템
관리자(Manager), 서비스 엔지니어(Service)등으로 구분합니다. 자세한 사항은
“제
1
장
.
사용자
모드
및
패스워드변경”
을 참조하시기 바랍니다.
4.5. 컨베이어(Conveyor)
작업 중 Conveyor에서 발생한 문제를 해결하기 위한 대화상자를 제공합니다.

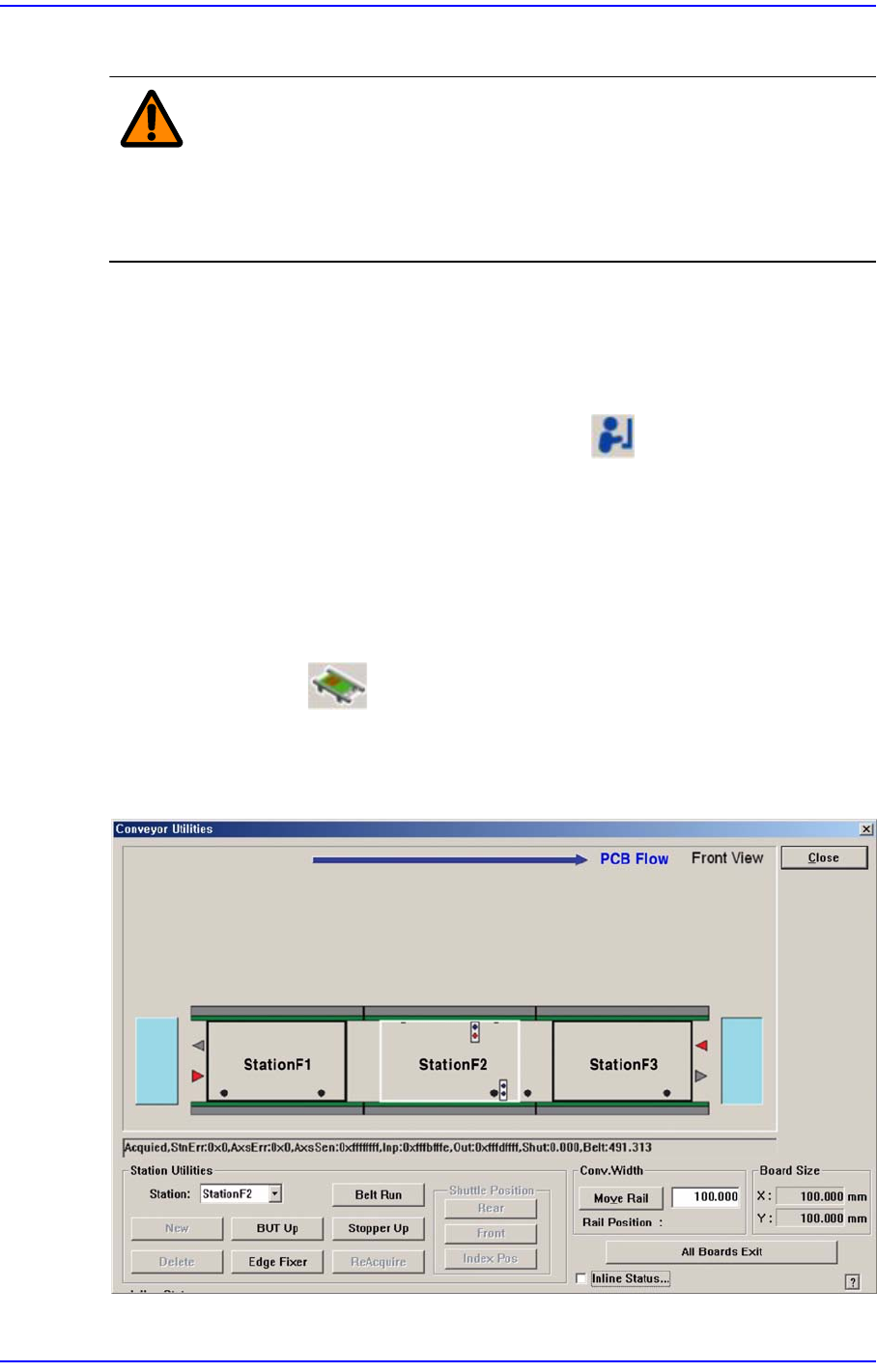

그림
4.4 Conveyor System
대화상자
4-12
Samsung Component Placer SM411F/411FN Administrator
’
s Guide
4.5.1. PCB In/Out 기능
마우스의 Drag & Drop 기능을 이용하여 컨베이어내의 작업영역(Working Station)으
로 PCB를 투입하거나, 컨베이어내의 작업영역에서 다음 공정의 장비로 내보내기
할 수 있습니다.
PCB를 장비에 투입하려면 좌측 하늘색 PCB를 마우스로 선택하여 클릭한 채로 작
업영역(Working Station)으로 끌어다 놓습니다(drag and drop).
PCB를 장비에서 방출하려면 작업영역(Working Station)의 PCB를 마우스로 선택하
여 클릭한 채로 우측의 연두색 PCB로 끌어다 놓습니다(drag and drop).
Board Flow (좌 → 우인 경우를 예로 설명)
왼쪽
에 있는 작업대기 중인 PCB를 Drag and Drop으로 Working Station으로 이동
시키면 Working Station으로 PCB가 이동합니다.
1:
작업
대기
중인
PCB
2:
작업
완료한
PCB
4-13
Tools
바로가기
메뉴
작업영역(Working Station- StationF2, StationR2)의 PCB를 오른쪽의 작업완료한
PCB로 Drag and Drop하면 PCB를 다음 공정의 장비로 내보내기합니다.
4.5.2. Manual Control 기능
Backup Table / Stopper / Fixer 등의 수동 조작을 수행할 때 사용하는 기능입니다.
컨베이어의 각 스테이션에 대한 Backup Table, Stopper, Fixer, 컨베이어 벨트의 구동
등의 수동 조작 기능이 있습니다.
<Station Utilities> 영역
<Station> 콤보박스
현재 작업 중인 Conveyor Station을 선택합니다. (StationF1, StationF2, StationF3)
<BUT Up/Down> 버튼
Working Station (Station1F2)을 선택하고, 이 버튼을 클릭하면 해당 백업테이블
을 상승시키거나 하강시킵니다.
<Stopper Up/Down> 버튼
Stopper의 Up / Down 을 수행합니다.
<Edge Fixer> 버튼
Working Station (StationF2)을 선택했을 선택했을 경우, 에지픽서의 조작
을 수행
합니다.
<ReAcquire> 버튼
테스트용으로 사용되는 기능입니다.
<Belt Run> 버튼
선택한 Station의 구동Belt를 조작합니다.
