4-17 Tools 바로가기 메뉴 Head 3/Axis Z <From home sensor> 체크박스가 선택되지 않은 경우 , PCB 상면에 서 헤드 3 의 노 즐 끝단의 높이를 표시합니 다 . Head 3/Axis R 헤드 1 의 R 축 홈 위치에서부터 현재 회전된 각도를 표시합니다 . Head 4/Axis Z <From home sensor> 체크박스가 선…
4-16
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

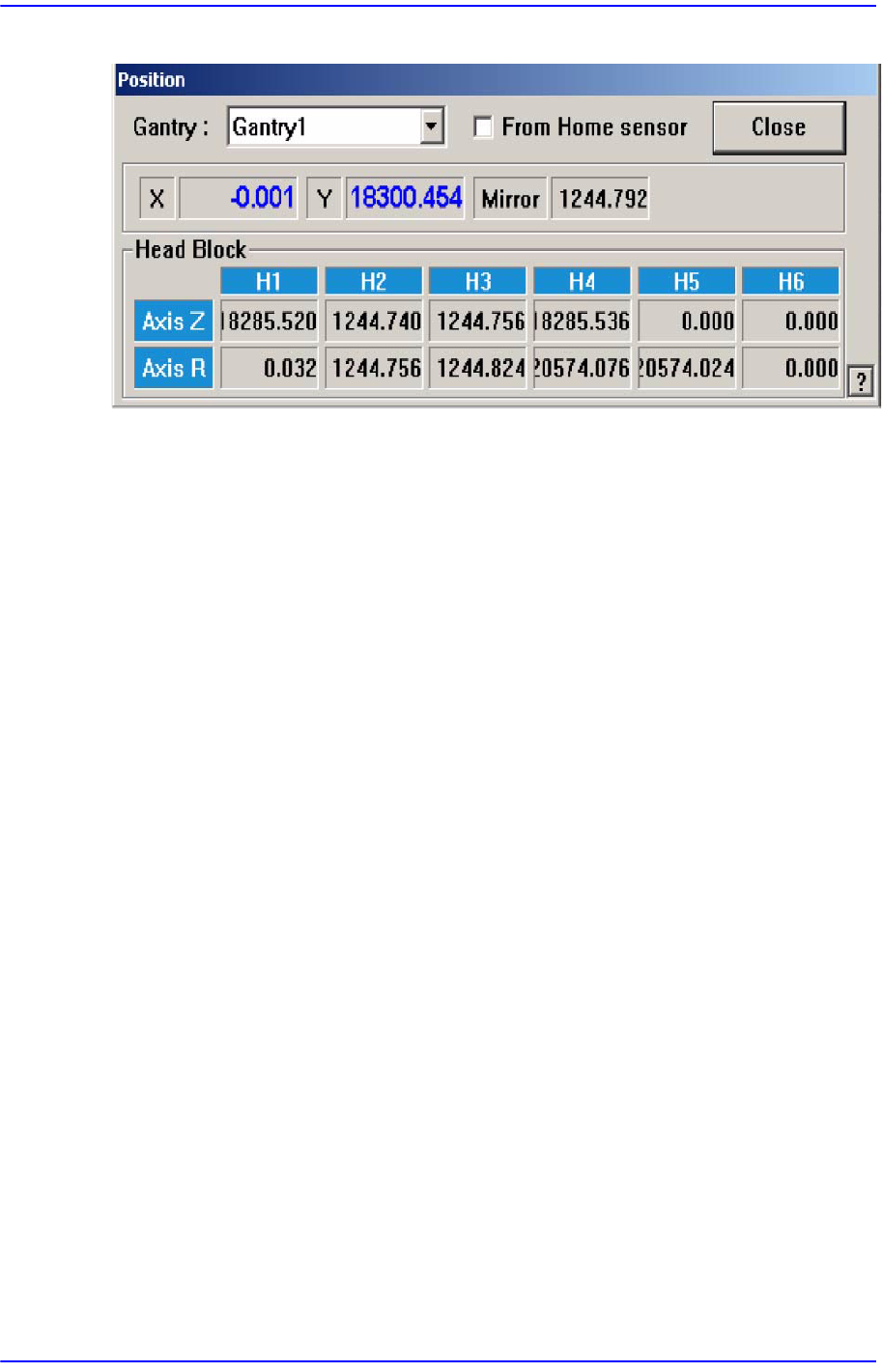

그림
4.6
“
Position
”
대화상자
<Gantry> 콤보박스
좌표를 확인하려는 Gantry를 선택합니다.(Gantry1, Gantry2)
<From Home sensor> 체크박스
Z축 홈 센서의 위치로부터 얼마 정도 헤드의 노즐 끝단이 내려왔는지를 알고자
할 때, 이 기능을 사용합니다.
좌표
X [Head1선택시]
기구 원점에서 Head 1의X방향 현재 위치를 표시합니다.
Y [Head1선택시]
기구 원점에서 Head 1의Y방향 현재 위치를 표시합니다.
Mirror
Fly Camera용Mirror 회전축의 홈 위치에서부터 현재 회전된 각도를 표
시합니다.
Head Block 영역
Head 1/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드1의 노
즐 끝단의 높이를 표시합니다.
Head 1/Axis R
헤드1의 R축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 2/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드2의 노
즐 끝단의 높이를 표시합니다.
Head 2/Axis R
헤드2의 R축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
4-17
Tools
바로가기
메뉴
Head 3/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드3의 노
즐 끝단의 높이를 표시합니다.
Head 3/Axis R
헤드1의 R축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 4/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드4의 노
즐 끝단의 높이를 표시합니다.
Head 4/Axis R
헤드4의 R축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 5/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에
서 헤드5의 노
즐 끝단의 높이를 표시합니다.
Head 5/Axis R
헤드5의 R축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
Head 6/Axis Z
<From home sensor> 체크박스가 선택되지 않은 경우, PCB 상면에서 헤드6의 노
즐 끝단의 높이를 표시합니다.
Head 6/Axis R
헤드6의 R축 홈 위치에서부터 현재 회전된 각도를 표시합니다.
<Close> 버튼
Position 대화상자를 닫고, <Current Position> 명령을 종료합니다.
4.7. Manual Tool
수동으로 장비를 동작시키는 기능을 수행합니다. 이 명령을 선택하면 다음과 같은
대화상자가 표시됩니다.
4.7.1. Axis 탭 대화상자
각 축에 대한 모터를 움직여서 선택된 대상의 위치를 이동시키거나, 그 대상의 현재
위치의 좌표를 얻기 위해 사용됩니다.
4-18
Samsung Component Placer SM411F/411FN Administrator
’
s Guide

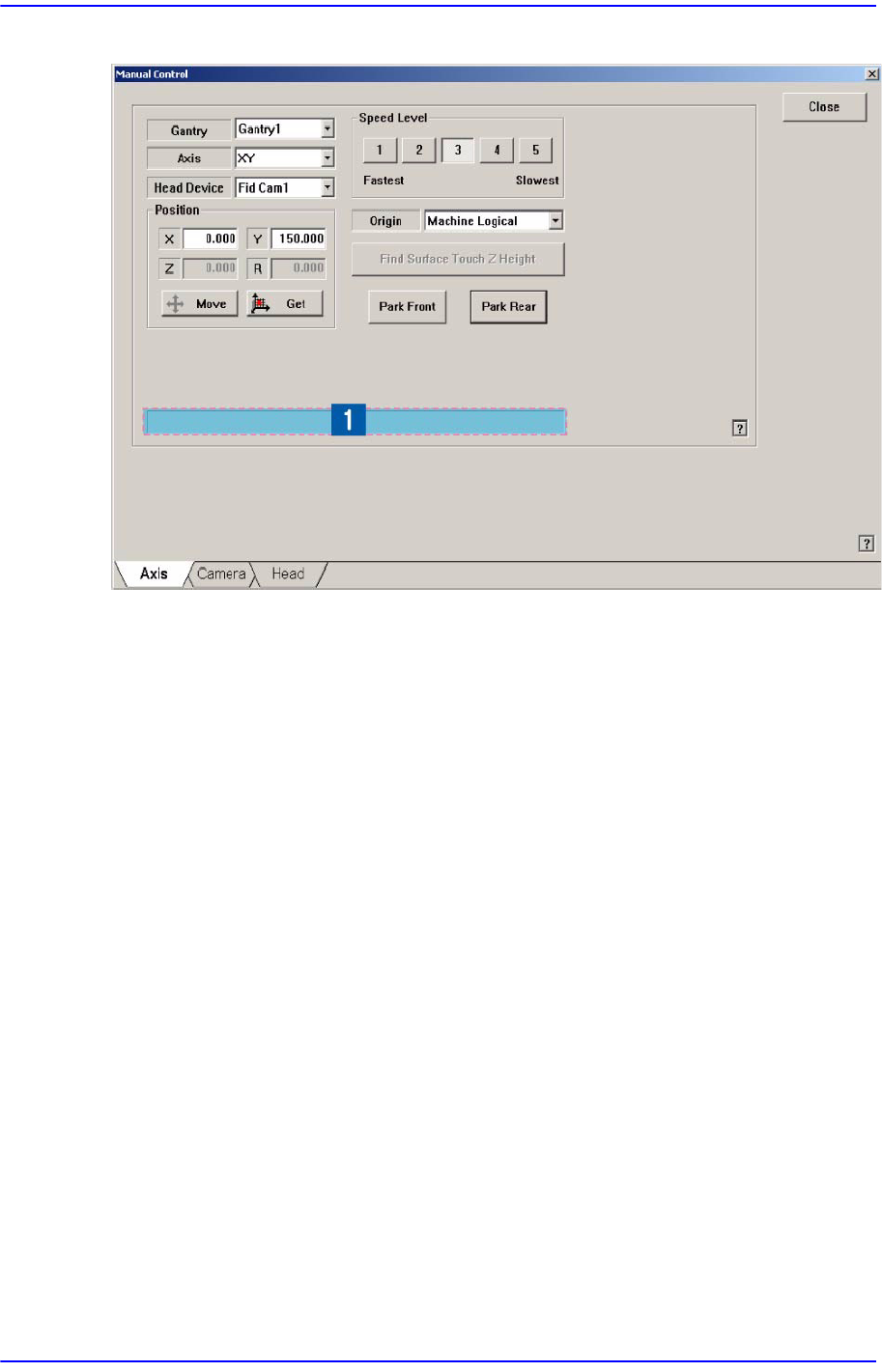

그림
4.7
“
Manual Control – Axis
”
대화상자
1:
상태표시
영역
<Gantry> 콤보박스
수동으로 동작시키려는 Gantry를 선택합니다.
<Axis> 콤보박스
조작하려는 구동모터를 선택합니다. 선택 가능한 구동모터는 다음과 같습니다.
XY: X및 Y축에 대한 구동모터를 선택합니다 .
Z: 헤드의 Z축 구동모터를 선택합니다.
R: 헤드의 R축 구동모터를 선택합니다.
Mirror: Fly Camera용 Mirror의 구동모터를 선택합니다.
Conv. Width: Conveyor폭 조절용 모터를 선택합니다.
<Head Device> 콤보박스
<Axis> 콤보박스에서 선택한 구동모터를 이용하여 <Position> 영역에서 설정한
위치로 이동하고자 할 때, 해당 위치
의 좌표에 대한 기준이 되는 대상을 선택합
니다. 선택 가능한 대상은 다음과 같습니다.
Fid Cam1: 전면 Fiducial Camera의 위치를 기준으로 좌표를 설정합니다.
Fid Cam2: 후면 Fiducial Camera의 위치를 기준으로 좌표를 설정합니다.
Head1~Head12: 1번~12번 Head의 위치를 기준으로 위치 좌표를 설정합니다.
<Speed Level> 영역
