第 1 部 基本篇 第 2 章 生产
2-141
2-11-14 发生错误时确认吸嘴安装状况
在生产中进行吸嘴交换时，如果贴片头未能正确地安装吸嘴，会使生产异常终止。在这种情况
下，可使用本功能，选择手动方式或自动方式,将贴片头抓住的吸嘴放回ATC。
2-11-14-1 放回吸嘴对话框

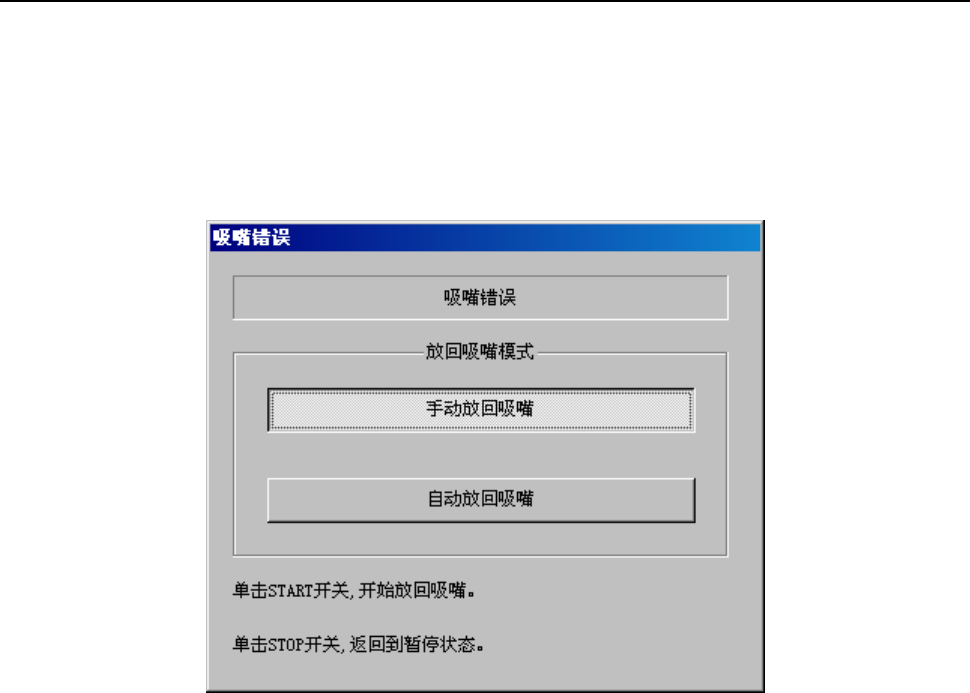

当交换吸嘴时，吸嘴安装出错，会使生产异常终止，显示如下画面。
请指定手动或自动放回吸嘴。
图 2-11-14-1-1 吸嘴错误
按下<START>开关，按照选择模式开始放回吸嘴。
按下<STOP>开关，返回生产通过状态。
第 1 部 基本篇 第 2 章 生产
2-142
2-11-14-2 手动放回吸嘴
选择手动放回吸嘴时，请把贴片头移动到可拆卸吸嘴的位置，一边确认，一边降下贴片头，手动
拆下吸嘴。
图 2-11-14-2-1 移动吸嘴拆卸位置信息
移动到吸嘴拆卸位置后，为了降下Z轴，请确认送料器等是否在贴片头的下方。
图 2-11-14-2-2 确认下降信息
Z轴下降后，会提示拆卸吸嘴，请手动拆下吸嘴。
图 2-11-14-2-3 拆卸吸嘴的信息
选择“确定”后，若还有其他吸嘴安装错误时，请做同样处理。
把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
2-11-14-3 自动放回吸嘴
选择自动放回吸嘴模式，可将安装错误的吸嘴自动放回。
把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
第 1 部 基本篇 第 2 章 生产
2-143
2-11-14-4 放回吸嘴后的运行
生产异常终止、放回吸嘴后，进入生产通过状态。
生产开始时,如检测出吸嘴错误，应先放回吸嘴，再开始生产。
