第 1 部 基本篇 第 2 章 生产 2-143 2-11-14-4 放回吸嘴后的运行 生产异常终止、放回吸嘴后，进入生产通过状态。 生产开始时,如检测出吸嘴错误，应先放回吸嘴，再开始生产。
第 1 部 基本篇 第 2 章 生产
2-142
2-11-14-2 手动放回吸嘴
选择手动放回吸嘴时，请把贴片头移动到可拆卸吸嘴的位置，一边确认，一边降下贴片头，手动
拆下吸嘴。

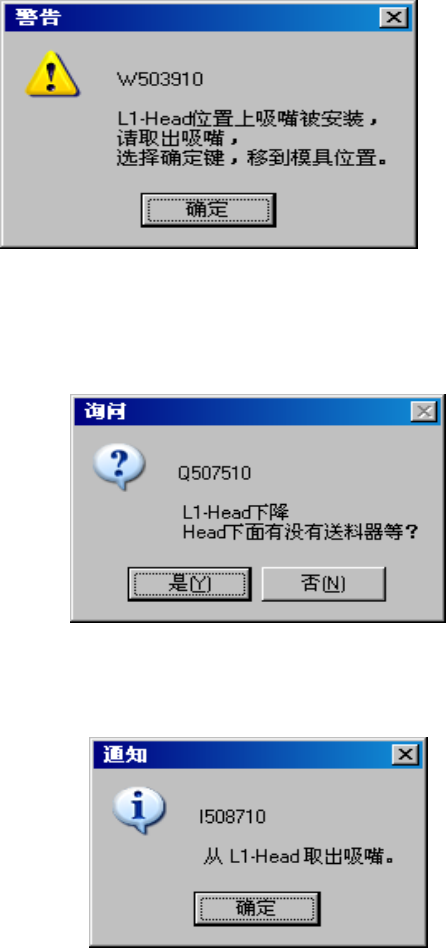

图 2-11-14-2-1 移动吸嘴拆卸位置信息
移动到吸嘴拆卸位置后，为了降下Z轴，请确认送料器等是否在贴片头的下方。
图 2-11-14-2-2 确认下降信息
Z轴下降后，会提示拆卸吸嘴，请手动拆下吸嘴。
图 2-11-14-2-3 拆卸吸嘴的信息
选择“确定”后，若还有其他吸嘴安装错误时，请做同样处理。
把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
2-11-14-3 自动放回吸嘴
选择自动放回吸嘴模式，可将安装错误的吸嘴自动放回。
把所有贴片头的吸嘴处理完毕放回后再升起Z轴，移动到轴的退避位置。
第 1 部 基本篇 第 2 章 生产
2-143
2-11-14-4 放回吸嘴后的运行
生产异常终止、放回吸嘴后，进入生产通过状态。
生产开始时,如检测出吸嘴错误，应先放回吸嘴，再开始生产。
第 1 部 基本篇 第 2 章 生产
2-144
2-11-15 发生图像识别异常
2-11-15-1 取得图像识别异常信息
发生图像识别异常的时，在下列详细信息对话框里将显示[图像处理]，[取得错误图像数据]，[取
得图像识别信息]等按钮。
图 2-11-15-1 详细信息对话框中的按钮
(1) [图像处理] 按钮
单击[图像处理]按钮后，会显示如下[图像处理]对话框。
图 2-11-15-2 [图像处理]对话框
选择[显示图像]单击[确定]按钮后，监视器上即可显示图像,并关闭[图像处理]对话框。
选择[保存文件]单击[确定]按钮，监视器上即可显示图像，关闭[图像处理]对话框后，把图像保
存到下列文件夹里。
文件名 ：D:\Juki\Data\VRAM
文件名 ：REPxx.img（xx→L1,L2,L3,L4,L5,L6,R1）
若单击[取消]按钮，则不进行任何处理，关闭[图像处理]对话框。
(2) [取得错误图像数据]按钮
单击[取得错误图像数据]按钮，可取得错误图像数据，保存到以下的文件夹里。
文件名 ：D:\Juki\Tools\VcsImage
文件名 ：生产程序名.img
如果在某个错误详细信息对话框中单击过[取得错误图像数据]按钮，以后的此对话框中就不能显
示[图像处理]按钮(无效状态)。
