第 1 部 基本篇 第 2 章 生产
2-152
2-12-1-3 详细错误
进行生产程序的检查后，若生产程序中有错误或警告，则可以选择“详细错误”按钮。按此按钮，
将逐一显示错误或警告的详细信息。

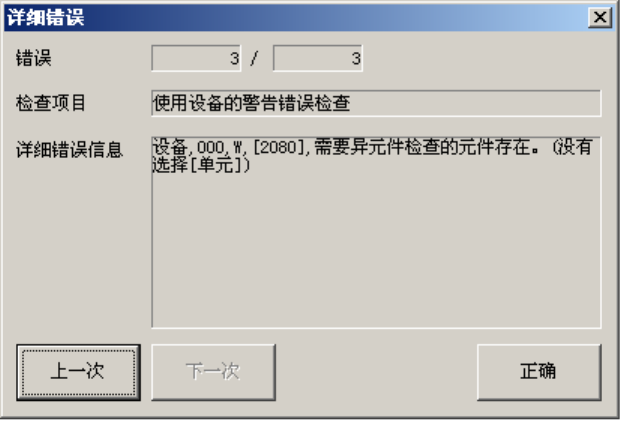

图 2-12-1-3-1 错误详情
¾ “上一次” ：显示上一条错误。
¾ “下一次” ：显示下一条错误。
¾ “正确” ：关闭错误详情对话框。
第 1 部 基本篇 第 2 章 生产
2-153
2-12-2 贴片跟踪
生产开始前显示贴片点列表，可通过贴片跟踪确认贴片点上是否已贴片。
2-12-2-1 贴片跟踪运行流程图
⑪幣薮頭効忸
鳩範斤三崇
蝕兵
START押下
勧僕㌔揃貧
頁倦嗤児医
壅斜諸鳩範
斤三崇
頁
倦
児粥医勧僕鳩範
斤三崇
薮頭効忸
兜兵晒侃尖
梓和STOP
薮頭効忸泣議
薮頭効忸
効忸朔
譜協
頁倦薮頭
譜協
頁倦薮頭
頁
倦
蝕兵伏恢議鳩範
倦
頁
蝕兵伏恢強恬
伏恢腎塰佩彜蓑
梓和STOP
梓和STOP 梓和STOP
梓和STOP
潤崩
BOC炎芝紛艶
梓和STOP
児医
頁倦瓜斜諸
倦
はい
児医壅紗諸 児医勧僕

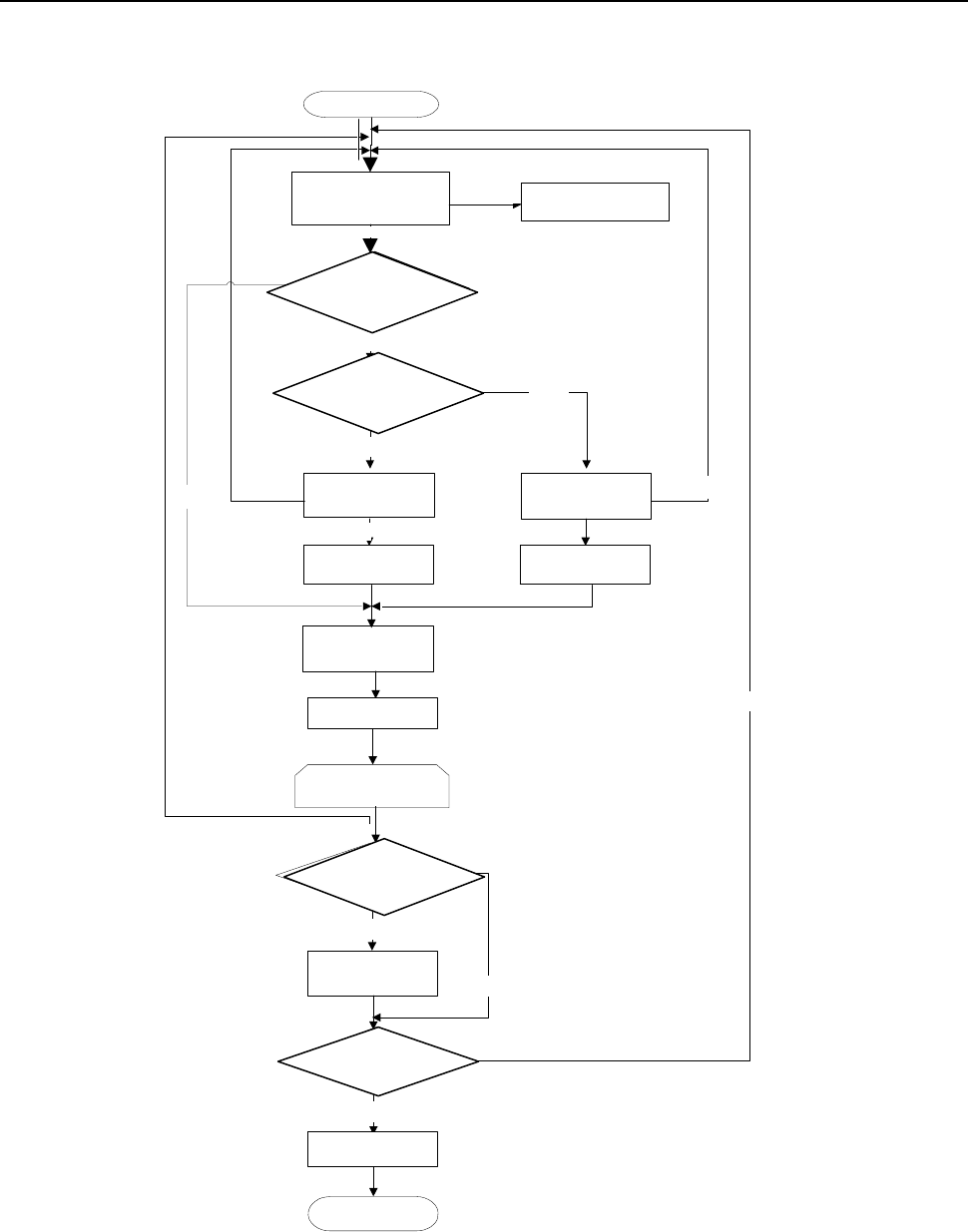

图 2-12-2-1-1 贴片跟踪运行流程图
START
显示确认贴片
跟
踪对话
框
生产通过状态
否
是
按下 STOP
按下
STA
RT
按下 STOP
按下 STOP
否
是
是
确认再夹对话框
再夹基板
LOAD 基板
确定基板
LOAD 对话框
贴片跟踪
初
期
处理
BOC 标记识别
需贴片跟踪点的
贴片跟踪
设置是否贴片
生产运行开始
END
否
否
是
按下 STOP
按下 START
设置跟踪后
是否贴片
确认生产开始
是否
夹紧基板
传送通路上
是否有基板
按下 START
第 1 部 基本篇 第 2 章 生产
2-154
2-12-2-2 贴片跟踪画面
为了进行贴片跟踪，按照贴片编号顺序显示贴片元件信息。
此时，可指定是否进行贴片以及是否进行跟踪。
另外，可在贴片点附加标记。

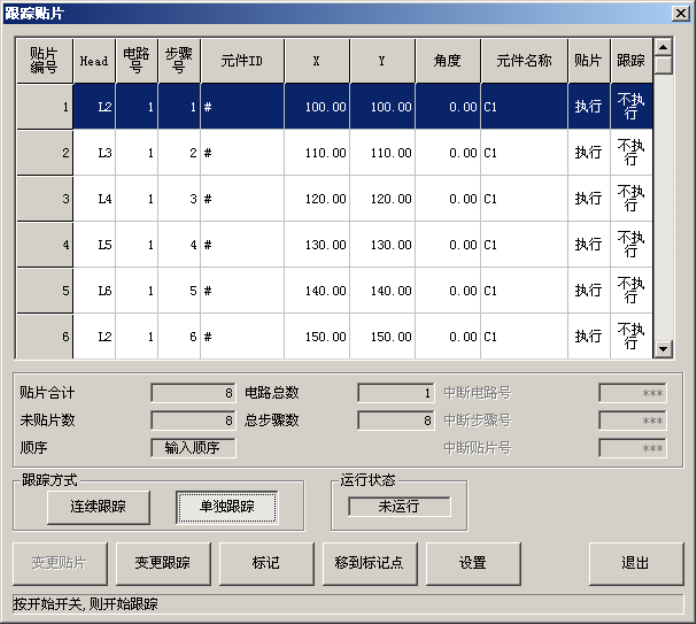

图 2-12-2-2-1 贴片跟踪
在此,如果按下<START>开关，在搬入基板或传送通道上有基板时，则进行再夹紧。如果基板已处
于夹紧状态，则不进行搬入和再夹。
夹紧后，如果指定了标记，则会进行标记识别。
然后，用指定的跟踪方法进行贴片跟踪。
◇ 单独跟踪时，不管当前行是否指定都要进行跟踪。
◇ 连续跟踪时，根据设置对指定“执行”跟踪的贴片点进行跟踪。此时，跟踪运行将对每一贴片点
调出跟踪功能。因此，在进行跟踪功能时，不能向任意的贴片点移动。
此时，贴片点列表的当前行变更为进行跟踪的行。
