第 1 部 基本篇 第 2 章 生产 2-160 8) 安装基板对话框 正在安装基板时，显示如下画面。 图 2-12-2-2-10 安装基板 ¾ 此时，按<STOP>开关，返回贴片跟踪画面。 9) BOC 标记识别画面 进行BOC标记识别时，显示如下画面。 图 2-12-2-2-11 BOC 标记识别画面 ¾ 在此，按<STOP>开关，则返回贴片跟踪画面。
第 1 部 基本篇 第 2 章 生产
2-159
“运行”按钮
通过指定“修改跟踪数据”，设置贴片点列表的跟踪项目。
执行后，即使按取消按钮也不会恢复。
6) 跟踪中的画面
进行跟踪时，显示“（摄像机）跟踪贴片位置。…”的画面。

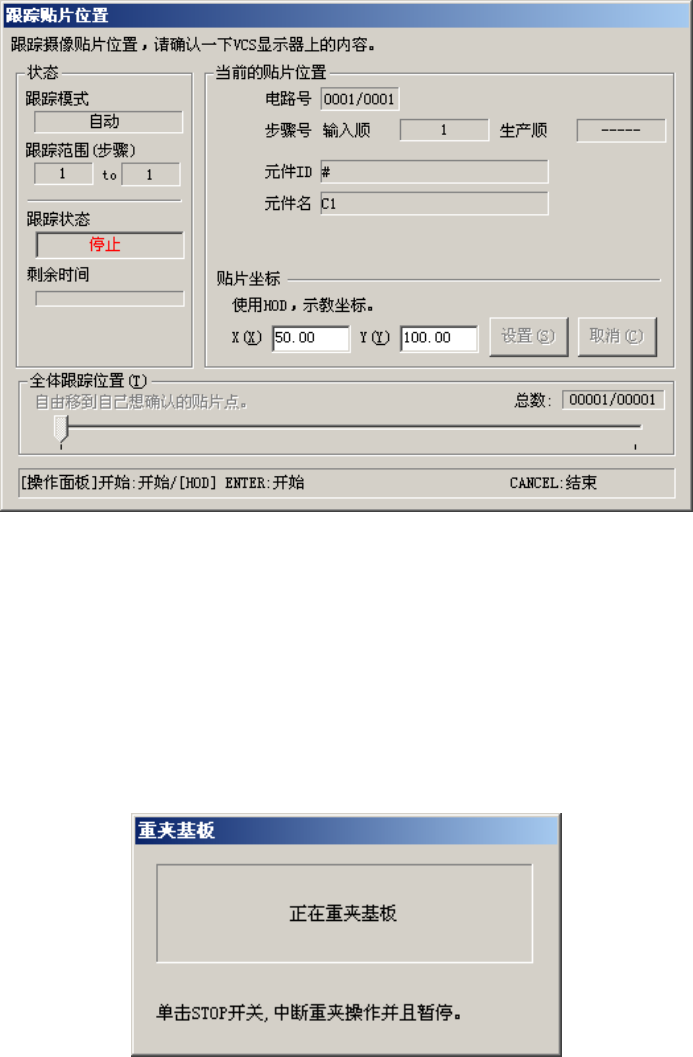

图 2-12-2-2-8 正在跟踪的画面
¾ 在贴片跟踪中，按下<STOP>开关，暂停贴片跟踪。
¾ 在暂停贴片跟踪时，按下<STOP>开关，显示询问否结束跟踪。
¾ 在暂停贴片跟踪时，按下<START>开关，继续进行跟踪处理。
7) 重夹时的画面
重夹机板时显示如下信息。
图 2-12-2-2-9 重夹机板
¾ 在此，按<STOP>开关，返回贴片跟踪画面。
第 1 部 基本篇 第 2 章 生产
2-160
8) 安装基板对话框
正在安装基板时，显示如下画面。

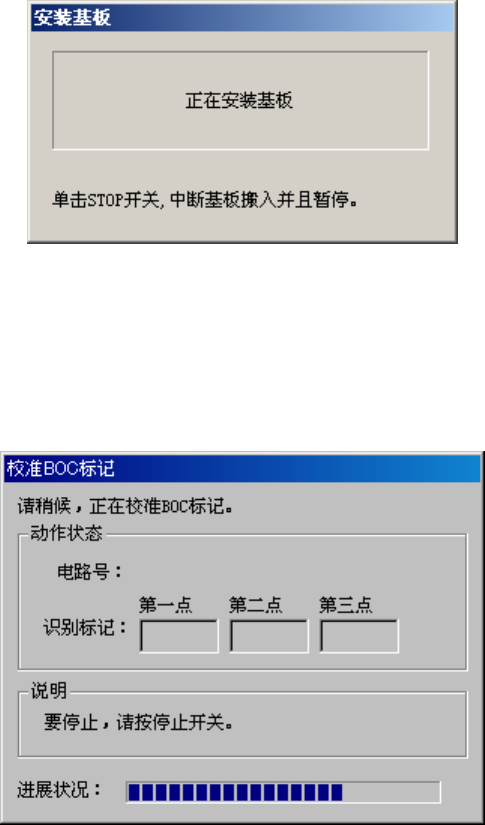

图 2-12-2-2-10 安装基板
¾ 此时，按<STOP>开关，返回贴片跟踪画面。
9) BOC 标记识别画面
进行BOC标记识别时，显示如下画面。
图 2-12-2-2-11 BOC 标记识别画面
¾ 在此，按<STOP>开关，则返回贴片跟踪画面。
第 1 部 基本篇 第 2 章 生产
2-161
10) 贴片跟踪后的确认贴片画面
当连续贴片跟踪后的贴片确认设定为“进行”时，显示如下的确认信息。

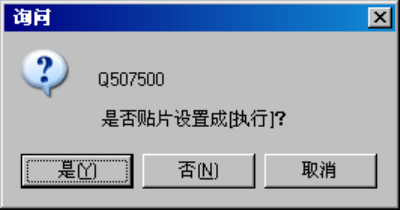

图 2-12-2-2-12 贴片跟踪后的贴片确认
¾ 选择“是”，则贴片的设置变为“不执行”。
¾ 选择“否”，则贴片的设置变为“执行”。
¾ 选择“取消”，则结束连续贴片跟踪。
