第 1 部 基本编 第 3 章 维护
3-39

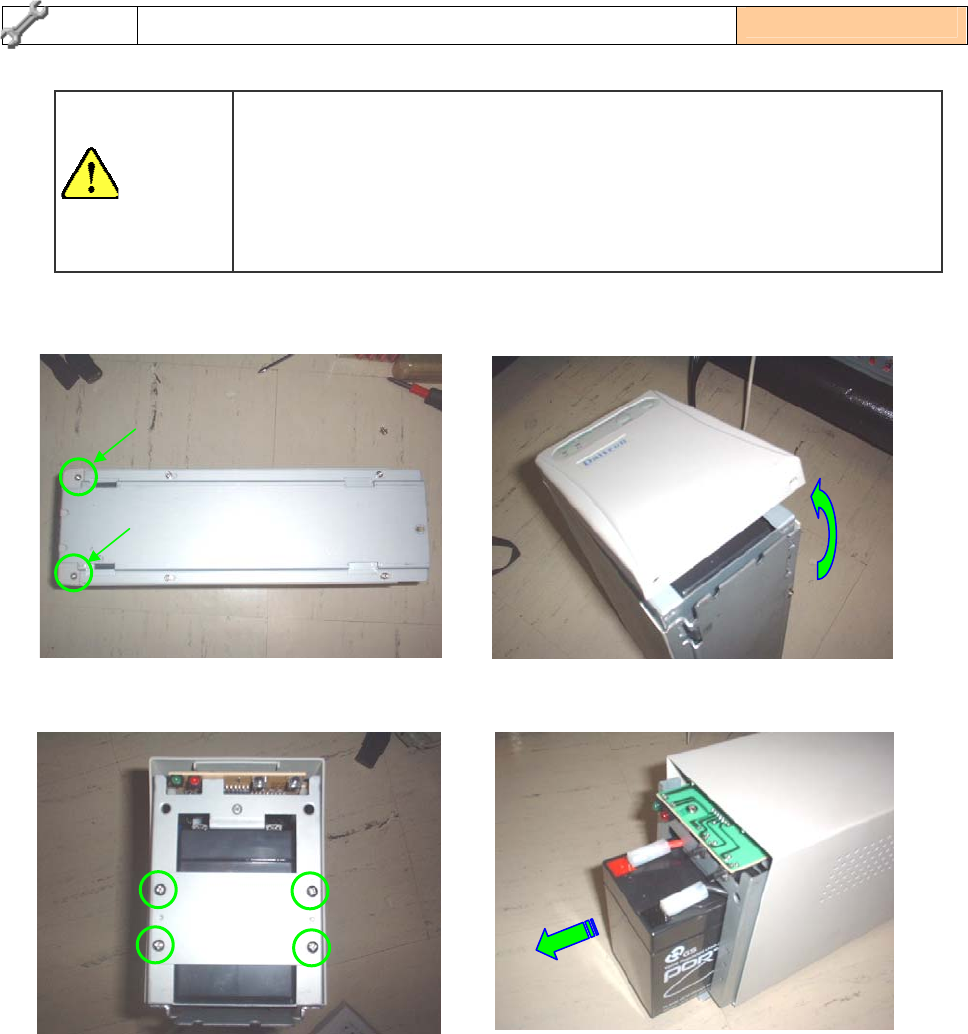

请按以下顺序更换蓄电池。更换蓄电池前，务必阅读所有警告、注意项目。
1) 卸下 UPS 底下的 2 根螺丝。 2) 打开正面的盖子，卸下来。
3) 卸下正面的 4 根螺丝。 4) 拉出蓄电池。
5) 拆下连接蓄电池和 UPS 的 2 根线。
蓄电池线的红色为正极（＋），黑色为负极（－），请接上新蓄电池。
6) 按拆卸时的反顺序（⑤～①）安装新蓄电池。
更换
3-5-2 更换蓄电池
更换标准 ：2 年
蓄电池短路会产生强大的电流，可能造成触电或烧伤。
请严守下列事项。
1) 请摘下手表、戒指、颈链和其他金属物品。
2) 使用带绝缘把的工具。
3) 不可在蓄电池上放置工具或金属零件。
警告
第 1 部 基本编 第 3 章 维护
3-40
用完的蓄电池的正确的废弃方法，请向购买该电池的销售店询问。
蓄电池为有偿回收。
废弃方法
3-5-3 使用过的电池的处理
·请不要将电池投入火中。电池可能会爆炸。
电池必须正确废弃。废弃的条件，请参照客户所在地区的法令。
·禁止打开、分解电池。电解液有毒，接触后会伤害皮肤或眼睛，
有危险。
警告
请勿将 UPS 或 UPS 蓄电池丢弃在垃圾箱中。
该产品中装有密封铅蓄电池，必须正确废弃。
详细情况，请向购买该电池的销售店询问。
注意
第 1 部 基本编 第 3 章 维护
3-41
3-6 消耗品一览表
个数
No 货 号 品 名
2070 2080 2080R
单元
更换日期
(标准)
（年）
备 注
1 40046646 过滤器(贴片头上部) 6 7 7 0.5
2 40011159 过滤器(喷射器内部) 6 7 7 1
3 40011160 消音器(喷射器内部) 6 7 7 1
4 40001339 吸嘴组 501 6 7 7 0.75
5 40001340 吸嘴组 502 6 7 7 0.75
6 40001341 吸嘴组 503 6 7 7 0.75
7 40001342 吸嘴组 504 1 1 1 0.75
8 40001343 吸嘴组 505 1 1 1 1
9 40001344 吸嘴组 506 1 1 1 1
10 40001345 吸嘴组 507 1 1 1 1
11 40044239 吸嘴组 508C 1 1 1
贴片头
1
12 40025165 吸嘴组 509 1 1 1 0.75 0402 专用(选购项)
13 40000863 传送带 S 4 4 4 1 IN
・
OUT 用
14 40001860 传送带 S(E) 4 4 4 1 IN
・
OUT 用(E 尺寸用)
15 40000864 传送带 C 2 2 2 1 CENTER 用 ※注 1
16 40001070 传送带 C(L) 2 2 2 1 CENTER 用 ※注 2
17 40011058 传送带 EX(150) 2 2 2 1 延长传送 选购项用
18 40011065 传送带 EX(250) 2 2 2 1 延长传送 选购项用
19 40000790 传送带 EX(W) - - 4 1 延长传送 选购项用
20 E2233725000 挡片 2 2 2 2 挡块 & X 夹杆
21 40080766 挡片 R - - 1 1
挡块 ※注 3
22 40080767 挡片 L - - 1
传送
1
挡块 ※注 4
23 40011120 UPS 蓄电池 1 1 1
电气
设备
2
自然放置：3 个月
（以后再充电）
通电状态：２年
24 40061995 泵 叶片（8 枚成套） 1 1 1 1.5 （选购项）※注 5
25 40061996 泵 过滤器 1 1 1
泵
-
（选购项）※注 5
根据脏污的程度更换
26
40099554
真空泵
成套维修器材
1 1 1
0.75
（选购项）※注 5
*注 1：M 尺寸专用
*注 2：L、E 尺寸专用
*注 3：KE-2080R L-wide、E 尺寸 左→右流向专用
*注 4：KE-2080R L-wide、E 尺寸 右→左流向专用
*注 5：根据机器的不同 Rev，真空泵的型号不同。请注意需使用的维修器材型号。
泵的型号 真空泵 （消耗部件表 No24,25） 真空泵 （消耗部件表 No26）
KE-2070
Rev. A～E Rev. F 以后
KE-2080
Rev. A～G Rev. H 以后
KE-2080R
仅限 Rev. A Rev. B 以后
