第 1 部 基本编 第 3 章 维护
3-41
3-6 消耗品一览表
个数
No 货 号 品 名
2070 2080 2080R
单元
更换日期
(标准)
（年）
备 注
1 40046646 过滤器(贴片头上部) 6 7 7 0.5
2 40011159 过滤器(喷射器内部) 6 7 7 1
3 40011160 消音器(喷射器内部) 6 7 7 1
4 40001339 吸嘴组 501 6 7 7 0.75
5 40001340 吸嘴组 502 6 7 7 0.75
6 40001341 吸嘴组 503 6 7 7 0.75
7 40001342 吸嘴组 504 1 1 1 0.75
8 40001343 吸嘴组 505 1 1 1 1
9 40001344 吸嘴组 506 1 1 1 1
10 40001345 吸嘴组 507 1 1 1 1
11 40044239 吸嘴组 508C 1 1 1
贴片头
1
12 40025165 吸嘴组 509 1 1 1 0.75 0402 专用(选购项)
13 40000863 传送带 S 4 4 4 1 IN
・
OUT 用
14 40001860 传送带 S(E) 4 4 4 1 IN
・
OUT 用(E 尺寸用)
15 40000864 传送带 C 2 2 2 1 CENTER 用 ※注 1
16 40001070 传送带 C(L) 2 2 2 1 CENTER 用 ※注 2
17 40011058 传送带 EX(150) 2 2 2 1 延长传送 选购项用
18 40011065 传送带 EX(250) 2 2 2 1 延长传送 选购项用
19 40000790 传送带 EX(W) - - 4 1 延长传送 选购项用
20 E2233725000 挡片 2 2 2 2 挡块 & X 夹杆
21 40080766 挡片 R - - 1 1
挡块 ※注 3
22 40080767 挡片 L - - 1
传送
1
挡块 ※注 4
23 40011120 UPS 蓄电池 1 1 1
电气
设备
2
自然放置：3 个月
（以后再充电）
通电状态：２年
24 40061995 泵 叶片（8 枚成套） 1 1 1 1.5 （选购项）※注 5
25 40061996 泵 过滤器 1 1 1
泵
-
（选购项）※注 5
根据脏污的程度更换
26
40099554
真空泵
成套维修器材
1 1 1
0.75
（选购项）※注 5
*注 1：M 尺寸专用
*注 2：L、E 尺寸专用
*注 3：KE-2080R L-wide、E 尺寸 左→右流向专用
*注 4：KE-2080R L-wide、E 尺寸 右→左流向专用
*注 5：根据机器的不同 Rev，真空泵的型号不同。请注意需使用的维修器材型号。
泵的型号 真空泵 （消耗部件表 No24,25） 真空泵 （消耗部件表 No26）
KE-2070
Rev. A～E Rev. F 以后
KE-2080
Rev. A～G Rev. H 以后
KE-2080R
仅限 Rev. A Rev. B 以后
第 1 部 基本编 第 3 章 维护
3-42
3-7 推荐定期更换用的零部件
除消耗品之外，因磨损、劣化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有的空气机器中，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
个数
No 货 号 品 名
2070 2080 2080R
部位 更换标准
1 40050034 喷射器 70 组 1 - - 贴片头 2年
2 40050035 喷射器 80 组 - 1 1 贴片头 2年
3 40046642 磁尺电位计游标 4 4 4 XY 6,600 小时
4 40058384 Y 裸电缆组 1 1 1 Y 3 年
5 40058385 XY 裸电缆组 1 1 1 XY 3 年
6 40080206 LA 激光裸电缆组 - - 1 XY 3 年
7 40046022 Y 普拉轨道 1 1 1 Y 3 年
8 40046023 X 普拉轨道 1 1 1 X 3 年
9 40044517 1394 机械手电缆组 1 1 1 XY 3 年
10 40044543 光纤维电缆 7M 1 1 1 XY 3 年
11 PF901002000 过滤器组件 A（后段） 1 1 1 盖 2年
12 PF901006000 过滤器组件 B（前段） 1 1 1 盖 2年
13 PF901007000 过滤器组件 1 1 1 盖 2年
14 40001471 气簧(Gas Spring)A 2 2 2 盖 开关动作 10,000 次
15 40001454 气簧(Gas Spring)B 2 2 2 盖 开关动作 10,000 次
16 E9649729000 HOD 组. 1 1 1 其他 500,000 次
17 E9662729000 HOD 组.（EN 用） 1 1 1 其他 500,000 次
18 E9619729000 FDD（选项） 1 1 1 其他 30,000 小时
19
40105524
SSD 组 (ACP-128J 用)
1 1 1
其他 20,000 小时
20
40113588
SSD 组 (ACP-132-C18J 用)
1 1 1
其他 20,000 小时
21
40099750
SSD 组 (MES 用)
1 1 1
其他
20,000 小时
21 40025669 LCD 监视器 1 1 1 其他 2年
22 40028131 LCD 监视器(共面性用) - 1 1 其他 2年
・
1 年＝6,600 小时 （22 小时/1 天×300 天/年）
第1部 基本篇 第4章 制作生产程序
4-1

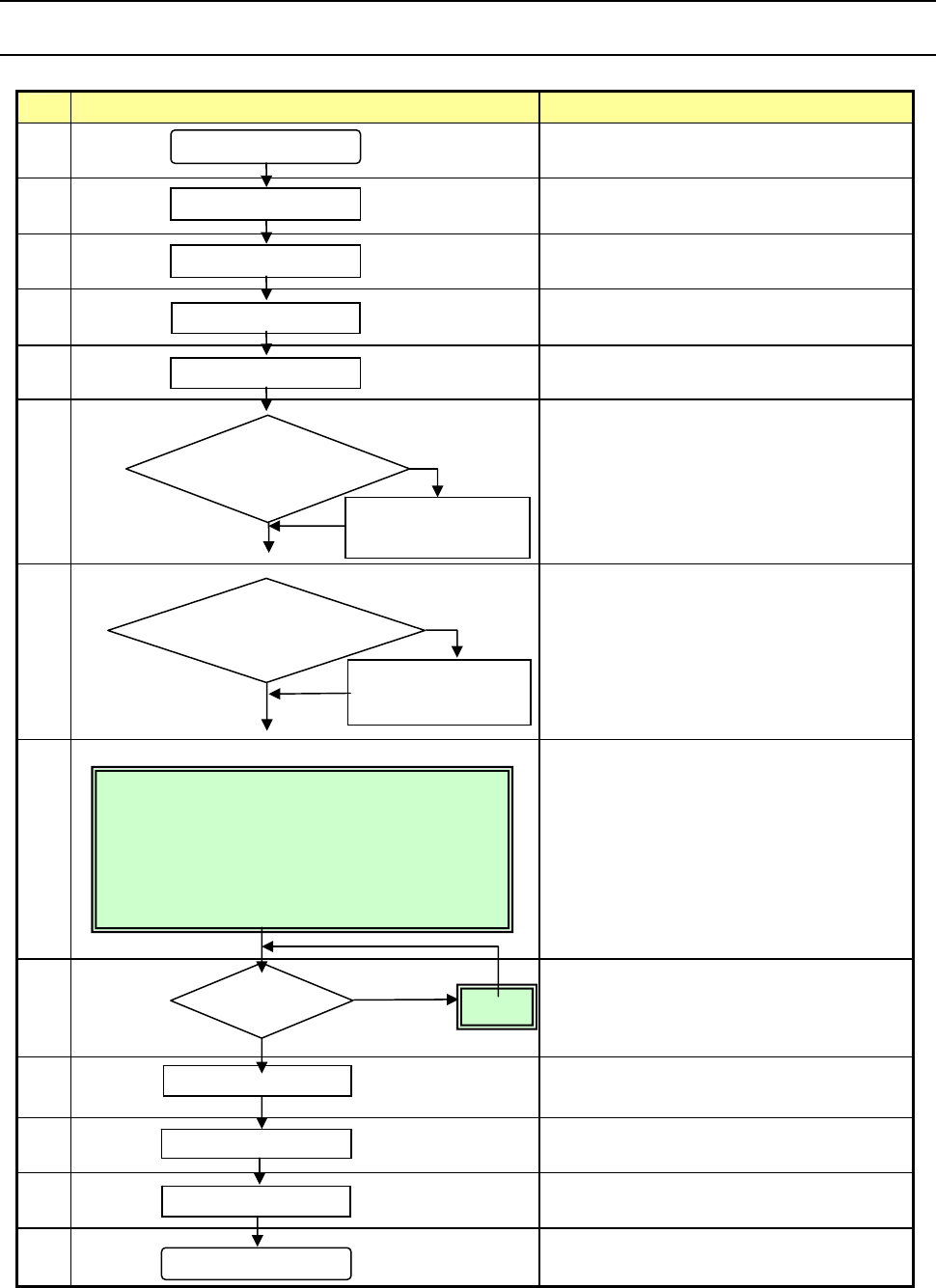

第 4 章 制作生产程序
4-1 流程图
本章将对 No8 进行说明。同时，也将对 No9 的校正部分予以说明。
No.
生产流程图 备注
1
实施 ATC 日常检查，确认周围状况等。
2
确认主气压(0.5MPa)。
3
在实施前确认装置内部是否有异物等。
4
节假日后或寒冷地区,必须进行预热(10
分钟左右)。
5
6
如果因日常检查、设置基板、清扫吸嘴、
改变基准销位置等而改变了机器的初始
设置状态时，请重新进行“机器设置”。
(参见“第 8 章 机器设置”)
7 参见“第 5 章 数据库”
8
9
发生贴片位置偏移、定中心不良等贴片不
正常时，可在“程序编辑”中进行校正。
部分元件数据可在“生产”中进行校正。
10
11
12
13
定期实施。
(参见“第 3 章 维护”)
接通电源
检查设备
预热
设置基板
调整机器设置
在“机器设置”中设
置变更部分
制作元件数据库
在数据库中
制作元件数据
检查贴片
有错误贴片
生产
日常检查
结束生产
关闭电源
无错误贴片
必要
不必要
不必要
校正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
●图像数据
)
返回原点
必要
