第1部 基本篇 第4章 制作生产程序 4-12 1) 基板尺寸（基板外形尺寸） 输入基板外形尺寸。 带有模型基板时，请输 入包括模型基板在内 的尺寸。 与传送方向相同的方向 为X，与传送方向成 直角的方向为Y。 2) 定位孔位置 输入从基板位置基准（原点）到基准销的位置。 (在基本设置中将定位方式定为外形基准时，不必设置本项目。) 使用CAD数据时， 如果需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准 （ 原 点）时…
第1部 基本篇 第4章 制作生产程序
4-11
4-3-3-2-2 单板基板

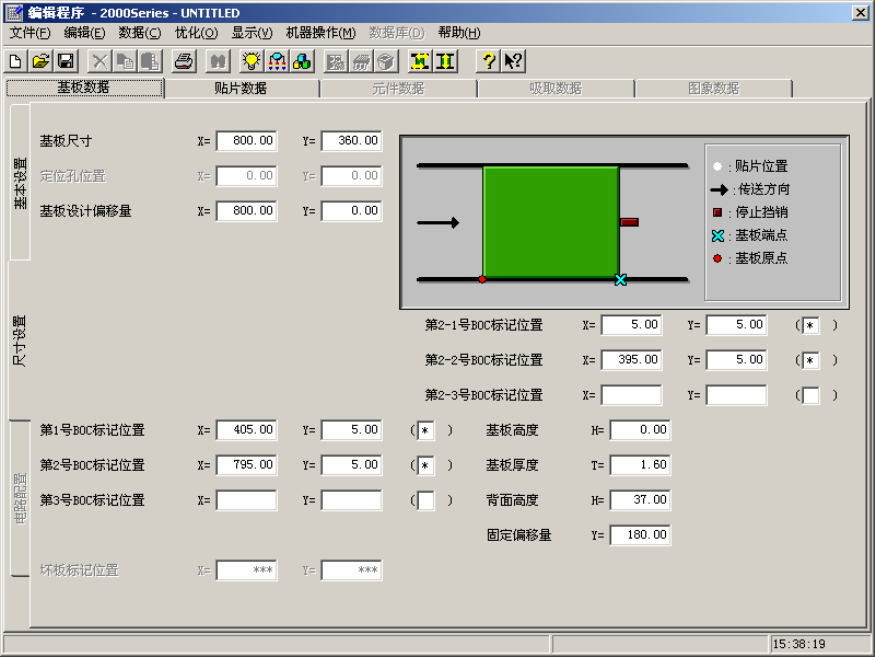

图 4-3-3-2-2-1 基板数据 尺寸设置画面(单板基板)
第1部 基本篇 第4章 制作生产程序
4-12
1) 基板尺寸（基板外形尺寸）
输入基板外形尺寸。
带有模型基板时，请输入包括模型基板在内
的尺寸。
与传送方向相同的方向为X，与传送方向成
直角的方向为Y。
2) 定位孔位置
输入从基板位置基准（原点）到基准销的位置。
(在基本设置中将定位方式定为外形基准时，不必设置本项目。)
使用CAD数据时，如果需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准（原
点）时，请输入由CAD等规定的从基板位置基准（原点）到基准位置的尺寸。
※ 基板位置基准（原点）与基准位置一致时，在定位孔位置的 X、Y 坐标中输入(0，0)。
当传送为前面基准，基板的传送方向
为左→右时，以左图的定位孔为基
准。当基板位置基准（原点）在左下
角时，应在定位孔位置的 X、Y 坐标
中输入 Xa、Ya(X、Y 均为正值)的值。
基板尺寸 X
基板位置基准
基准位置
基板
Xa
Ya
基板尺寸 Y
第1部 基本篇 第4章 制作生产程序
4-13

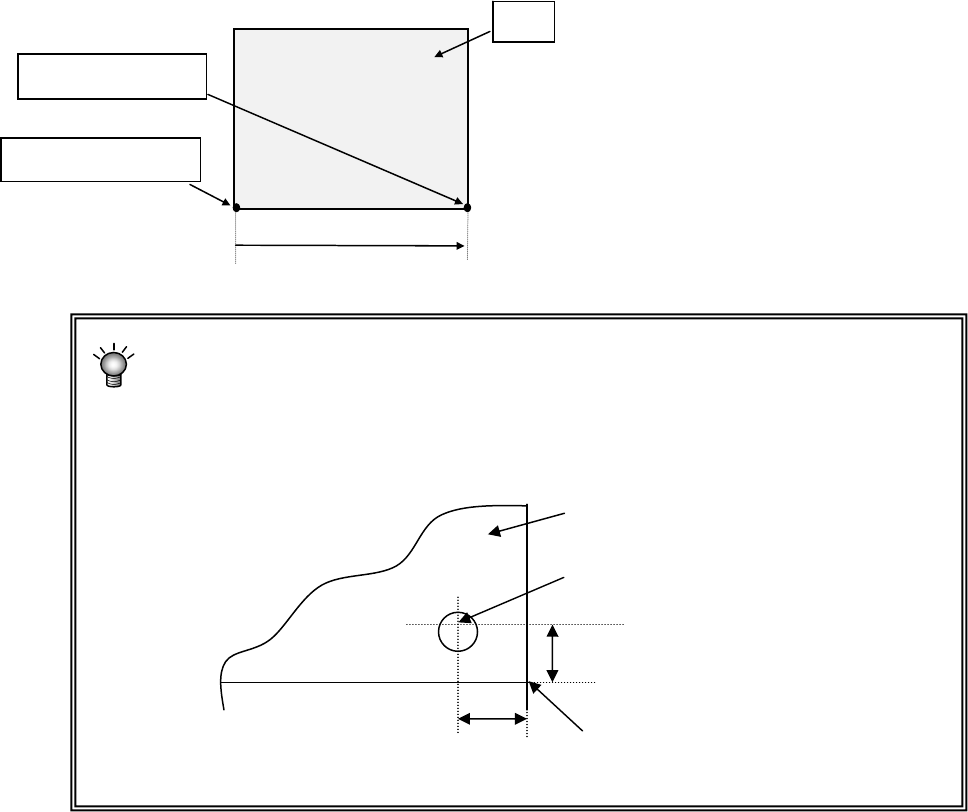

3) 基板设计偏移量
输入以基板位置基准（原点）看的基板设计端点的位置。
使用CAD数据时，需要将规定的原点(CAD原点或自己公司特有的原点)作为基板位置基准（原点）
时，请输入由CAD等规定的从基板位置基准（原点）到基准位置(基板设计端点)的尺寸。
通常，基准孔的中心在离基板角 X、Y 均为±5mm 的位置。因此，当“定位孔位置”与
基板位置基准（原点）相同时，基板位置基准（原点）与“基板设计端点”的尺寸差
X、Y 均为±5mm。
前面基准、L→R 时：
基板
定位孔位置(＝基板位置基准)
5mm
基板设计端点
传送为前面基准，基板流向为左→
右时，当基板位置基准（原点）在
基板左下角时，应在基板设计偏移
量 X、Y 坐标中分别输入(Xb，0)的
值。
Xb 取正值。
5mm
基板位置基准（原点）
基板设计端点
基板
Yb=0
Xb
