第 1 部 基本编 第 1 章 设备概要 1-17 3) 各种元件的最小元件宽度(Ｄ) A D A D W D A D = A A D A D A D A D A D = A A A D = A A D A D A D A D = A D A A D = A + 0.5mm (4) SOT (5) SOP (6) SOJ (7) QFP (8) PLCC (9) BQFP (10) TSOP (1 1) TSOP2 (12) BGA (…
第 1 部 基本编 第 1 章 设备概要
1-16
1-2-1-5 吸嘴
1) 吸嘴的形状
请按照贴装元件形状及尺寸，从No.500、501、502、503、504、505、506、507、508C、
509中选择吸嘴。

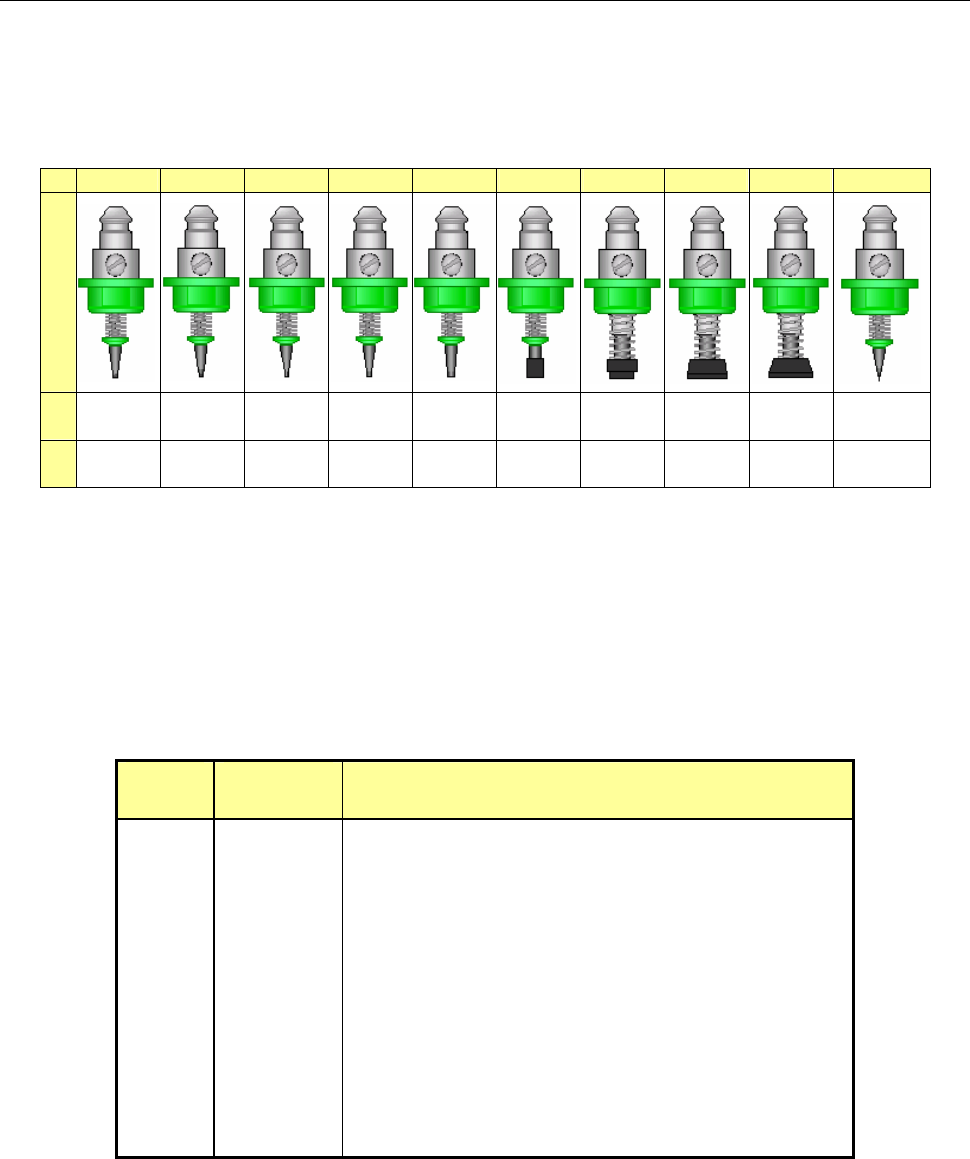

表 1-2-1-1 吸嘴
No. 500 501 502 503 504 505 506 507 508C 509
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm 0.4×0.2mm
内
径
2xφ0.4mm φ0.25mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm φ0.1mm
2) 吸嘴的选择方法
可通过“ATC吸嘴分配”自动识别吸嘴。手动输入要准确选择，以防止吸取不良、贴片精度不良。
主要用途元件的吸嘴序号见表1-2-1-2，为提高精确性，请根据贴片元件吸取面的最小尺寸选择
吸嘴编号。
各种元件吸取面的最小尺寸(D)请参见(3)项。
表 1-2-1-2 吸嘴 No.和最小宽度对照表
吸嘴 No. 最小尺寸
(W)mm
主要适用元件
500
501
502
503
504
505
506
507
508C
509
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
0.2
1005，1608，SOT(模部 1.6×0.8) ，2012<注>
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,插头
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ, 插头
QFP，PLCC
0402 专用
注：因 2012R 的吸取面形状（厂商及电阻值不同等），有时θ会有偏差。
需要进行 2012 元件的高密度贴片（邻接 0.3mm 以下）时，请使用 504 吸嘴。
第 1 部 基本编 第 1 章 设备概要
1-17

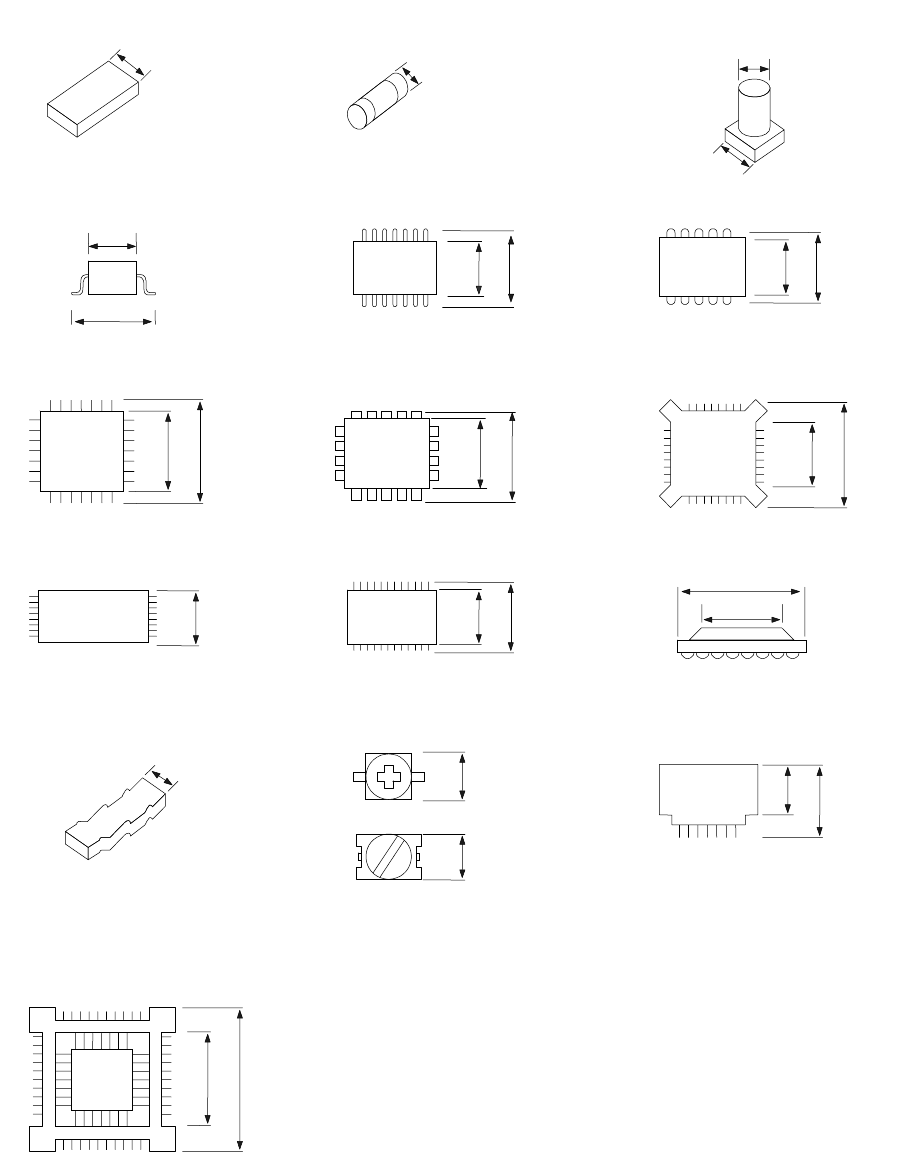

3) 各种元件的最小元件宽度(Ｄ)
A D
A
D
W
D
A
D = A
A
D
A
D
A
D
A
D
A
D = A
A
A
D = A
A
D
A
D
A
D
A
D = A
D
A
A
D = A + 0.5mm
(4) SOT (5) SOP (6) SOJ
(7) QFP (8) PLCC (9) BQFP
(10) TSOP (11) TSOP2 (12) BGA
(13) ネットワーク抵 (14) トリマ (15) 一方向リードコネクタ
(16) ガルウィングソケット
Ｊリードソケット
バンパ
付
ソケット
（1）方形芯片 (2)圆筒形芯片
(13)网络电阻
(3)铝电解电容
(14)微调电容器 (15)单向引脚连接器
(16)鸥翼式插座
J 引脚插座
第 1 部 基本编 第 1 章 设备概要
1-18
垂直照明
角度照明
4
5

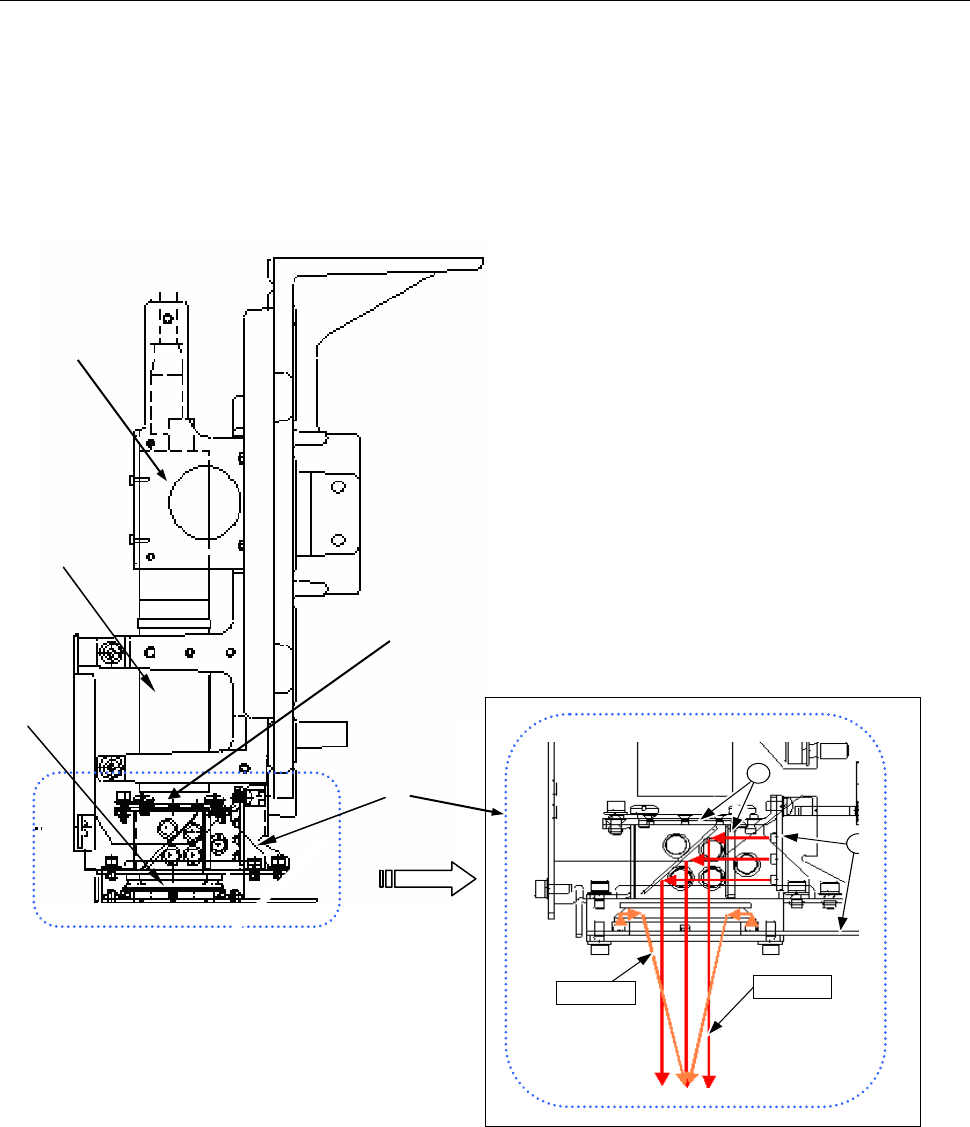

1-2-1-6 OCC的构成
用摄像机检测出基板标记的位置，并自动进行校正。
标准配备有同轴反射照明与偏光滤光片。
图 1-2-1-9 OCC 单元的各部分名称
②
①
③
④
⑤
① CCD 摄像机
② OCC 镜头
③ OCC 灯光单元
④ 偏光滤光片
⑤ 照明 LED 基板
