第1部 基本篇 第4章 制作生产程序
4-35

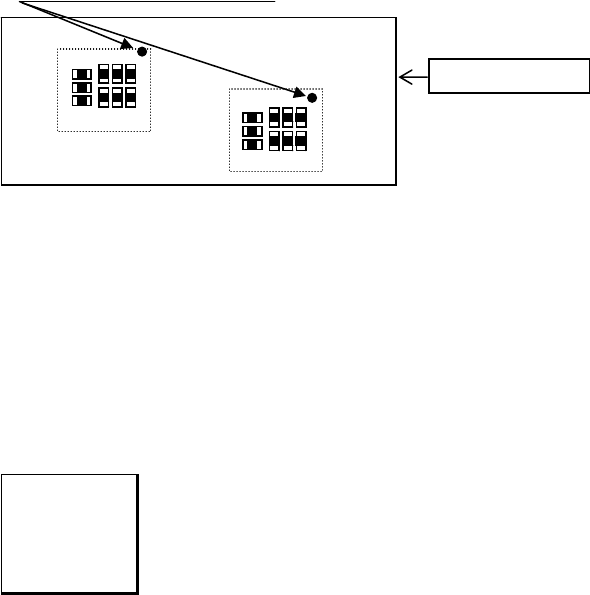

10）区域 B M （区域坏板标记）
对贴片时是否跳过区域坏板标记进行设置。
区域坏板标记，可以用 1 组标记数据管理多个贴片数据(贴片点)。
（1 组 1 个的标记）
①显示内容（选项）
可选择的项目
“No” ：不使用
标记 ID ：使用
②变更选项
要变更使用／不使用的状态时，在要变更贴片数据的“区域坏板标记”输入字段里点击鼠标右键，
｡
从弹出菜单中进行选择输入
No
设置为不使用。
编辑 打开区域坏板标记输入画面，以便编辑区域坏板标记数据。
浏览
打开区域坏板标记输入画面，以便选择区域坏板标记。
(不能编辑)
但若在贴片数据中选择多行后，显示上述菜单时，不显示“编辑”。
③制作标记数据
选择区域坏板标记选项卡，打开区域坏板标记编辑画面。
在贴片数据的列表画面上，按下“F9”键，或从弹出菜单中选择“编辑”、“浏览”，也可打开
该画面。
此外，把光标放在贴片数据列表画面的区域坏板标记栏上，双击后，也可打开只读模式。
区域坏板标记
基
板
第1部 基本篇 第4章 制作生产程序
4-36
图 4-3-4-2-3 区域坏板标记编辑画面
在区域坏板标记列表中，显示已注册的区域坏板标记的列表。
从中选择要使用的区域坏板标记。
要注册新的标记时，输入区域坏板标记的X坐标、Y坐标、基准。
“画面显示内容”
·标记 ID ： 输入标记 ID。最多可输入 8 个半角文字。
·共有数 ： 显示打开区域坏板标记画面时的，参照区域坏板标记的贴片数据点数。
但不能编辑。
·X ： 输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 X 坐标。
·Y ： 输入以“基准”规定的位置为起点到区域坏板标记的中心位置的 Y 坐标。
·基准 ： 选择是以电路原点（电路位置基准）为坐标的基准位置；还是以基板原
点(基板位置基准)为坐标的基准位置。
“操作按钮”
·确定 ： 保存已编辑的数据，返回贴片列表画面。
·取消 ： 忽略编辑的内容，返回贴片列表画面。
当点击选项卡或按F9键，区域坏板标记画面消失时，将不进行与贴片数据的链接设置，并返
回贴片列表画面。
坏板标记的颜色与基板必须有明显的区别，其直径也应在 2.5mm 以上。
另外，使用识别坏板标记所需时间，将使节拍时间相应延长。
11）
・
吸取 贴片监视（选购项）
可在
・
吸取 贴片监视功能有效的贴片机上，进行设置。
详细内容，请参见『
・
吸取 贴片监视 使用说明书』。
事先作出左图的标记
数据。
区域坏板标记可独立
于贴片数据进行编
辑。
第1部 基本篇 第4章 制作生产程序
4-37

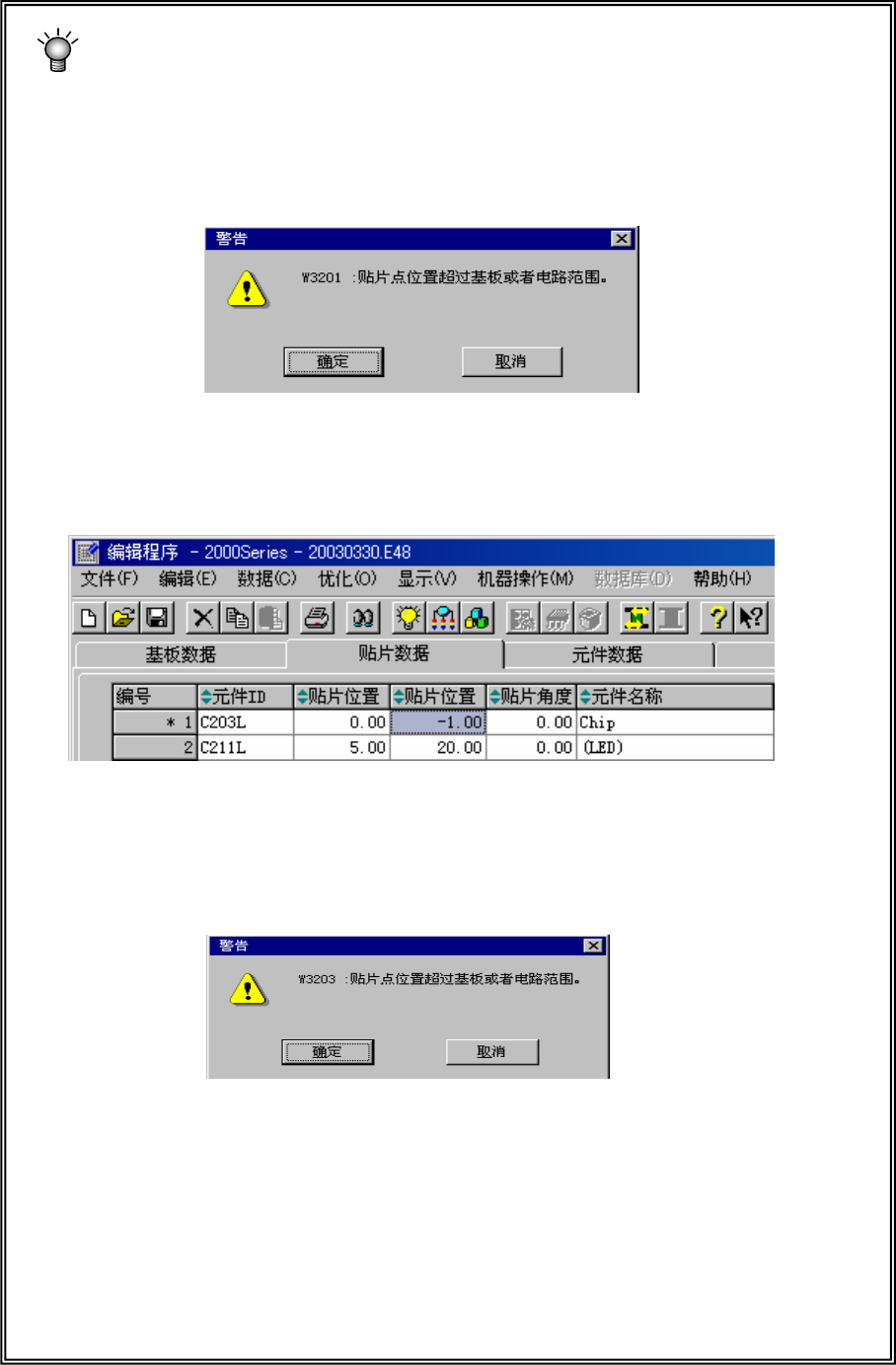

范围检查
在下列时间段内，对贴片位置是否在基板内(单板基板时)，或是否在电路内(多电路板
时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别进行了改变时，将进行范围检查。
出错时，将显示如下的警告信息。
● 确定=>确定输入数据，在贴片数据编号的左侧显示超范围标记“*” (参见下图)。
如果输入范围内的值，标记则会消失。
● 取消=>输入的数据无效，返回数据输入状态。
图 4-3-4-2-5
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
图 4-3-4-2-6
● 确定=>继续进行数据切换
● 取消=>停止数据切换
※ 发生范围检查错误时，请先检查“贴片数据”，如果没有问题，请再检查各“基板数据”
输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
图 4-3-4-2-4
