第1部 基本篇 第4章 制作生产程序 4-82 4-3-7 图像数据 用VCS摄像机输入用于元件定心的信息。 图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球形等），进行定心。 另外，通过图像定心还可检测出引脚弯曲、球形变形等不良状况。 为了进行定心、 检测不良状况， 必须在图像数据中输入引脚、球形等尺寸， 及设置不良状况的检 测级别等。 例１）连接器元件时（识别引脚） 例２）BGA 元件时（识别球形）
第1部 基本篇 第4章 制作生产程序
4-81
7) 状态
在生产进行时，指定是否使用该元件的供给装置。初始设置为“使用”。变更时，单击[F2]键或鼠
标右键。
有多个元件供给装置(供料器等)时，请指定本次生产使用的供应装置。
只有1个供应装置时，若指定“No”，则会在数据一致性检验时发生错误。另外，有多个供给装
置时，被设置为“No”的供给装置不能执行替代。
第1部 基本篇 第4章 制作生产程序
4-82
4-3-7 图像数据
用VCS摄像机输入用于元件定心的信息。
图像定心，即是通过VCS摄像机识别元件的明亮部分（引脚、球形等），进行定心。
另外，通过图像定心还可检测出引脚弯曲、球形变形等不良状况。
为了进行定心、检测不良状况，必须在图像数据中输入引脚、球形等尺寸，及设置不良状况的检
测级别等。

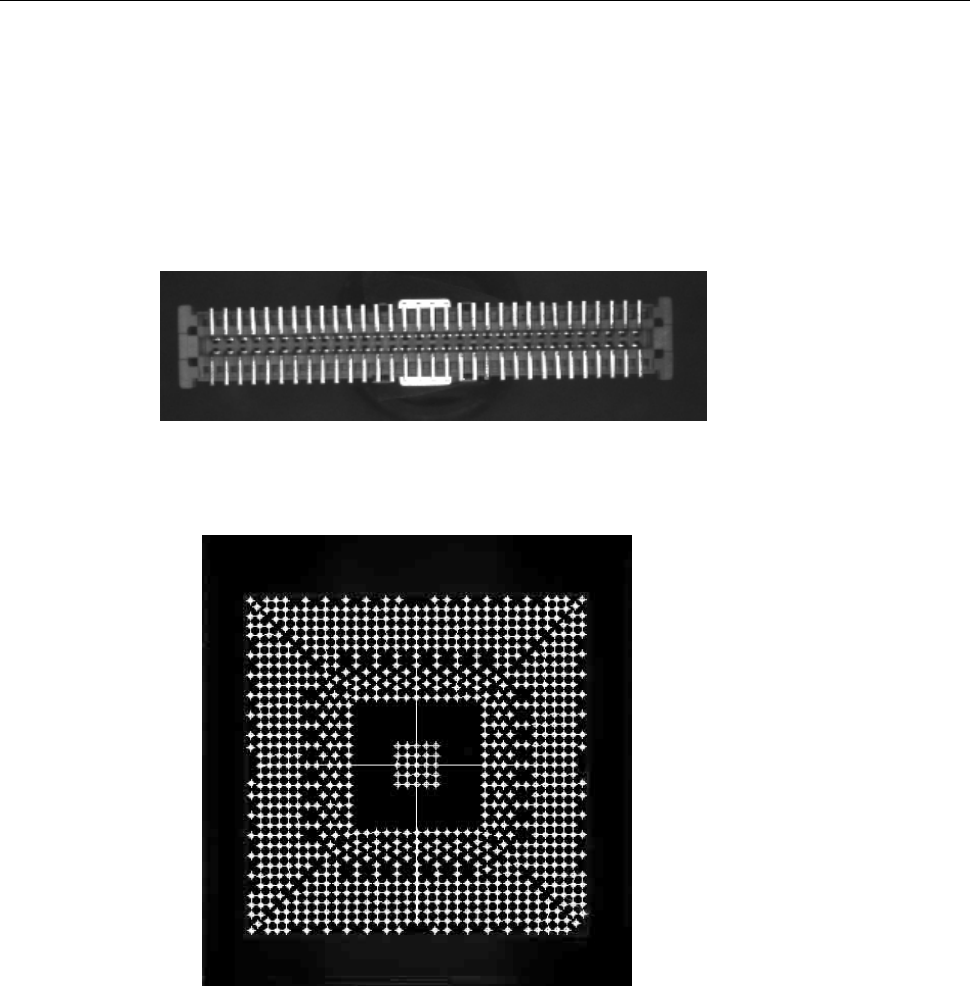

例１）连接器元件时（识别引脚）
例２）BGA 元件时（识别球形）
第1部 基本篇 第4章 制作生产程序
4-83
4-3-7-1 对象元件与设置范围
4-3-7-1-1 对象元件
可进行图像定中心的元件，参见下表。
表 4-3-7-1-1 可进行图像定中心的元件
元件种类 图像识别 引脚形状等 参考：可否激光识别
方形芯片 × — ○
方形芯片(LED) × — ○
圆筒形芯片 × — ○
铝电解电容 ○ 引脚元件 ○
SOT × — ○
微调电容 × — ○
网络电阻 × — ○
SOP ○ 引脚元件 ○
HSOP ○ 引脚元件 ○
SOJ ○ 引脚元件 ○
QFP ○ 引脚元件 ○
GaAsFET ○ 引脚元件 ○
PLCC(QFJ) ○ 引脚元件 ○
PQFP(BQFP) ○ 引脚元件 ○
TSOP ○ 引脚元件 ○
TSOP2 ○ 引脚元件 ○
BGA ○ 球形元件 ○
FBGA ○ 球面元件 ×
QFN ○ 引脚元件 ○
外形识别元件 ○ 外形识别元件 ×
通用图像元件 ○ 外形识别元件 ×
单向引脚连接器 ○ 引脚元件 ○
双向引脚连接器 ○ 引脚元件 ○
Z引脚连接器 ○ 引脚元件 ○
扩展引脚连接器 ○ 引脚元件 ×
J引脚插座 ○ 引脚元件 ○
鸥翼形插座 ○ 引脚元件 ○
带减震器的插座 ○ 引脚元件 ○
其他元件 × — ○
