第1部 基本篇 第4章 制作生产程序
4-126
4-4-2-2 保存文件

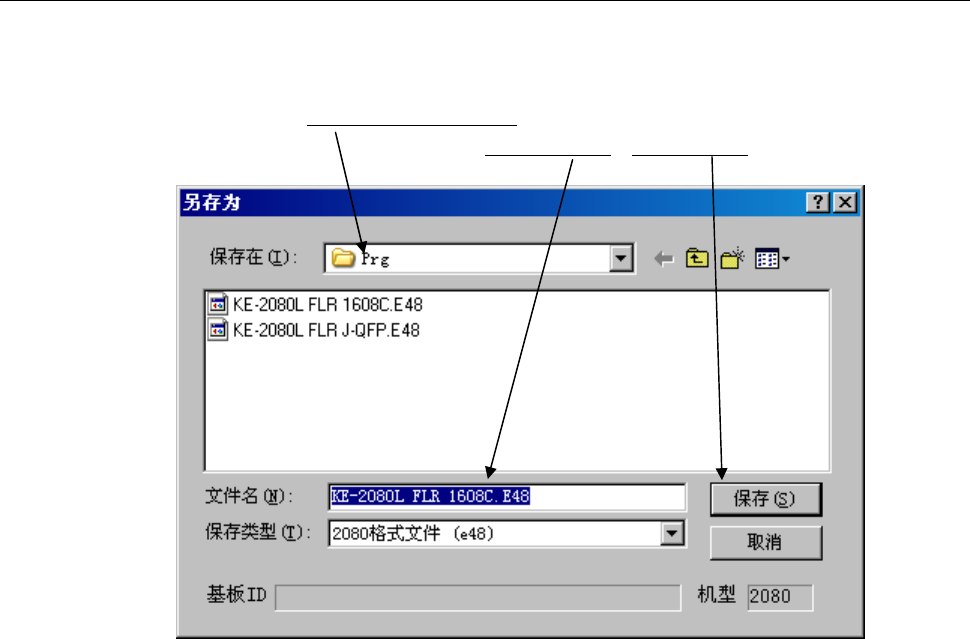

新建程序时，从优化条件设置画面中单击“执行”按钮后，会显示“另存为”画面。请指定文件
名并进行保存。
① 指定“保存在”的 “驱动器”和“目录”
。
②输入文件名
，单击「保存」。
图 4-4-2-2-1
第1部 基本篇 第4章 制作生产程序
4-127
4-4-2-3 确认分开贴片数据
通过优化，显示已分配的贴片数据。

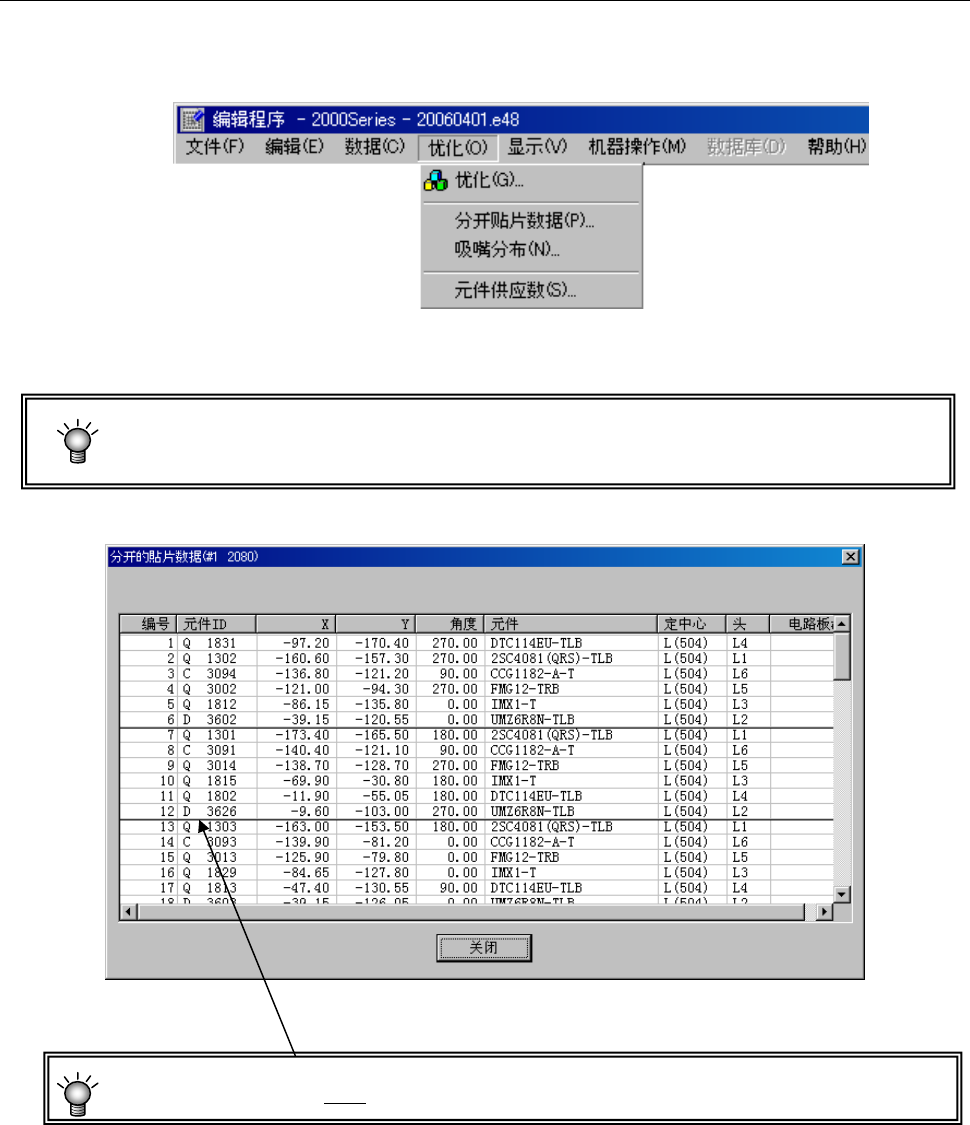

请从菜单中选择“优化”/“分开贴片数据”。
图 4-4-2-3-1 选择分开贴片数据菜单
● 本菜单在未进行优化时(分配文件不存在)，或在优化后变更过生产程序时，不能选择。
显示如下的“分开贴片数据”画面。
图 4-4-2-3-2 分开贴片数据显示例
*优化顺序显示时的粗线
，表示在 1 次吸取贴片的周期动作中被配对的数据的区分。
第1部 基本篇 第4章 制作生产程序
4-128
4-4-2-4 吸嘴分布
显示在各站台优化配置的吸嘴。
用优化条件将吸嘴配置指定为“自动配置”时，请在此确认配置结果，使吸嘴配置和机器设置一
致。

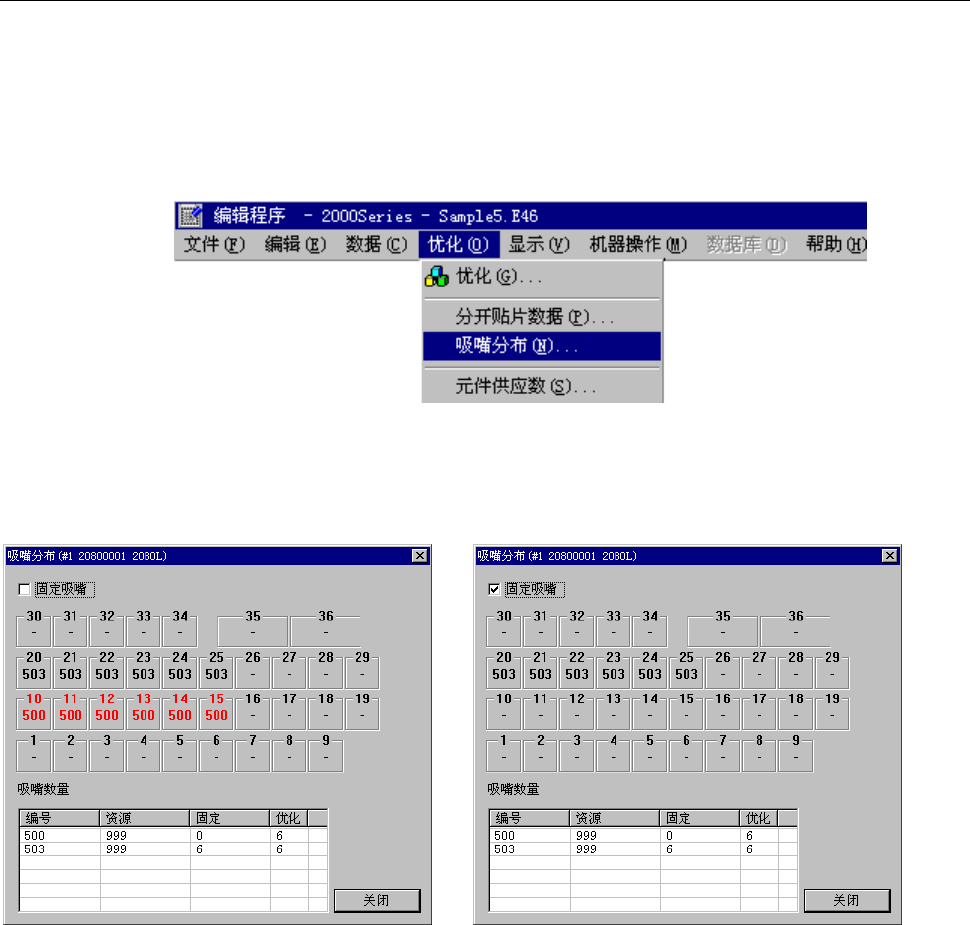

请从菜单中选择“优化”/“吸嘴分布”。
图 4-4-2-4-1 选择吸嘴分布
显示下图的吸嘴分布画面。
图 4-4-2-4-2 吸嘴分布显示例（ “固定吸嘴”的不选中、选中）
●ATC 显示的红字吸嘴编号：表示优化输出的吸嘴。
●ATC 显示的黑字吸嘴编号：表示机器设置的固定吸嘴。
● “固定吸嘴”复选框：未选中时显示优化输出的 ATC 吸嘴配置，
选中时显示 “机器设置”时设置的固定吸嘴配置。
●吸嘴数量 ：目前未使用“资源”。
“优化”是优化输出的吸嘴数，“固定”是在机器设置中所设置的固定吸嘴数。
