KE-2070_80_80R_Instruction_Manual_Rev10_C - 第459页
第1部 基本篇 第4章 制作生产程序 4-140 ③ 元件选择(列表显示) 显示迄今为止输入的内容。 图 4-5-1-1-11 确认替换内容 ●替换：逐一替换已选择行的数据。 ●全部替换：进行所有数据的替换。 ●询问替换： 选中选项时，每1项替换前，会显示画面询问替换内容。 图 4-5-1-1-12 询问变更内容的对话框
第1部 基本篇 第4章 制作生产程序
4-139
(3) 显示元件数据扩展设定标签的内容。
分别对各数据输入需要变更的值，单击“下一步”。

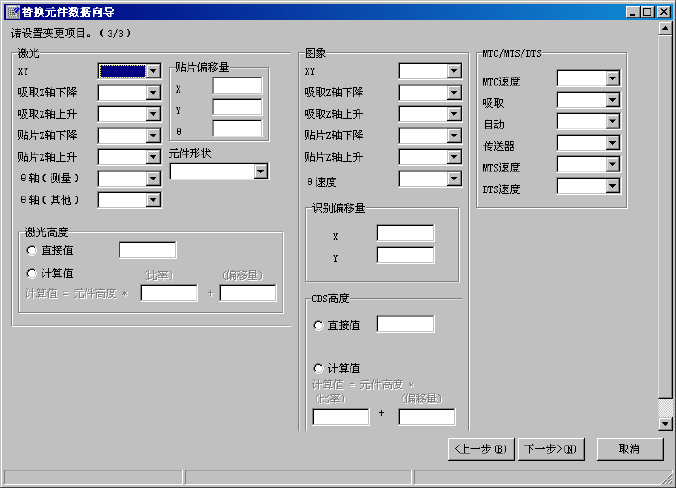

图 4-5-1-1-10 替换设定画面(3)
第1部 基本篇 第4章 制作生产程序
4-140
③ 元件选择(列表显示)
显示迄今为止输入的内容。

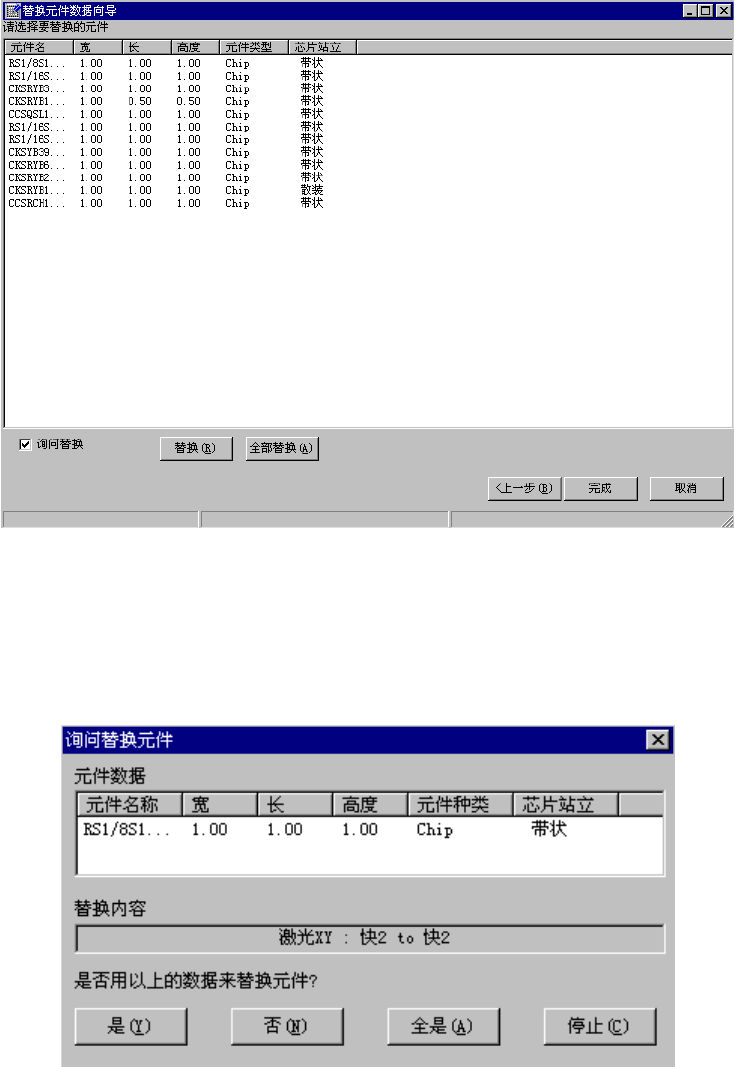

图 4-5-1-1-11 确认替换内容
●替换：逐一替换已选择行的数据。
●全部替换：进行所有数据的替换。
●询问替换：
选中选项时，每1项替换前，会显示画面询问替换内容。
图 4-5-1-1-12 询问变更内容的对话框
第1部 基本篇 第4章 制作生产程序
4-141
10) 单格复制
将选中的单格登录到内存中。对象单格为X、Y、角度、元件名。
要将其粘贴在数据中时，请执行下面的单格粘贴命令。
11) 单格粘贴
用内存所登录的该数据,把光标所指的相应项目覆盖上。
·剪切的“X”、“Y”、“角度”各项数据，只能粘贴到相同类型的单元格中。
12) 修改元件名称
修改元件名称。
选择后显示如下画面。请输入要变更的元件名，并单击“确定”。
图 4-5-1-1-13 修改元件名称对话框
13) 反映元件层
将“元件数据”的层反映到“贴片数据”中。
14) 吸取偏差的更新
把“吸取数据”的吸取坐标,反映到“元件数据”的吸取偏差 XYZ 中。
示教后，在吸取数据编辑画面中选择 1 个数据记录，从“编辑”菜单中选择“吸取偏差的更新”
后，可以将所选择的“吸取数据”的吸取默认值与示教结果之间的差逆向反映到“元件数据”的
吸取偏移量。
