第1部 基本篇 第4章 制作生产程序
4-234
4-5-4-6-2 元件示教条件
1) BGA
､
FBGA
识别种类 全部球形基板、全部平面（Land）（外周及陶瓷不可）
基本形状 标准、标记点在１
球图案种类 客户数据
被检参数 ①图像识别
间距 （竖、横）
直径
列数 （竖、横）
基本形状
分布图案(客户数据)
②其它
元件高度
气压
* 外形尺寸不能取得图像控制数据 （适用输入值）。
限制事项 1. 必须是可进行统一识别的尺寸、在识别视野内可识别为条件。
2.只有同一直径的电极排列为格子状、亮度比背景亮，对比鲜明。
3. 需指定排除电极以外发亮的部分。
2） 通用图像元件球形元件类 (扩展排列)
可测量参数 ① 扩展排列
② 扩展排列内的球数
③ 扩展排列内球的 XY 坐标 (组里的球数量)
④ 扩展排列的球面直径
* ②③④根据排列测定
元件外形尺寸 适用输入值
元件分类种别 球形元件类
数据定义格式 扩展排列数据格式
扩展排列组名称 从默认值按升序编号
元件种类 球形、平面板
照明
蓝色侧面照明 (球形时)
反射 LGA 照明 (平面板时)
视野 标准 VCS
､
选项 VCS
不能测量的参数
其它 制作元件数据时的默认值
限制事项 1.可统一识别的尺寸、在各自识别视野内满足可识别条件。
2.在示教窗口内，只有同一直径的电极亮度反差大，对比鲜明。
3.可制作的最多为 20 组，1 组里的最多元件数 256 个。但因示
教窗口的元件超过 256 个时将被分组，可设置的示教窗口数有
时不满 20
｡
4.采用示教方法制作数据，因此最坏的情况下，元件中心位置的
误差最大可能达到偏移 1 个像
｡
素 Θ 值也可能出现类似的偏
移
｡
第1部 基本篇 第4章 制作生产程序
4-235
4-5-4-6-3 关于元件示教时的各种运行
① 吸取时使用的贴片头
吸取时使用的贴片头自动选择。
为减少贴片头交换吸嘴的次数，优先使用已安装好的吸嘴。
根据吸嘴的安装状况，每次测量时使用的贴片头有时并不同。
② 检查后归还元件
元件检查后，有的要归还原位置，有的废弃。其处理方式，取决于包装方式，详见下表。
废弃位置，按元件数据设置的[元件废弃]位置废弃。１mm 以下的元件，归还时可能发生元件站立、
倒翻等情况，对此，请根据对话框的询问，选择处理方法。
表 4-5-4-6-3-1 退回元件／废弃条件
包装方式 条件１ 条件 2 退回 废弃
32mm 紙粘着
－ ○
外形尺寸短边 1mm 以下
询问*1
带式
32mm 紙粘着
以外
外形尺寸短边 1mm 以上
○ －
外形尺寸短边 1mm 以下
询问*1
散装
外形尺寸短边 1mm 以上
○ －
托盘
○ －
MTC
○ －
MTS
○ －
管状
－ ○
*1 显示对话框，询问是元件退回、还是废弃。
连续测定时，在测量开始前询问。
③ 选择吸取供料装置
同一元件有多个供给装置（吸取数据）时，默认值为从最先输入的数据吸取元件。
也可以根据需要，变更供给装置。
④ 变更吸取坐标
发生吸取不良时，可用手工输入、或使用 HOD 示教坐标，更改吸取位置。
⑤ 手工吸取
没有吸取数据时，可以手工将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作供料器。
第1部 基本篇 第4章 制作生产程序
4-236
4-5-4-6-4 元件示教的操作
打开罩进行手动吸取等操作时，请充分注意，防止设备运行造成人身伤
害。
并要小心，避免手和衣服被供料器台架夹住、头部碰撞罩。
(1) 元件示教操作
选择电极检测后，显示以下对话框。

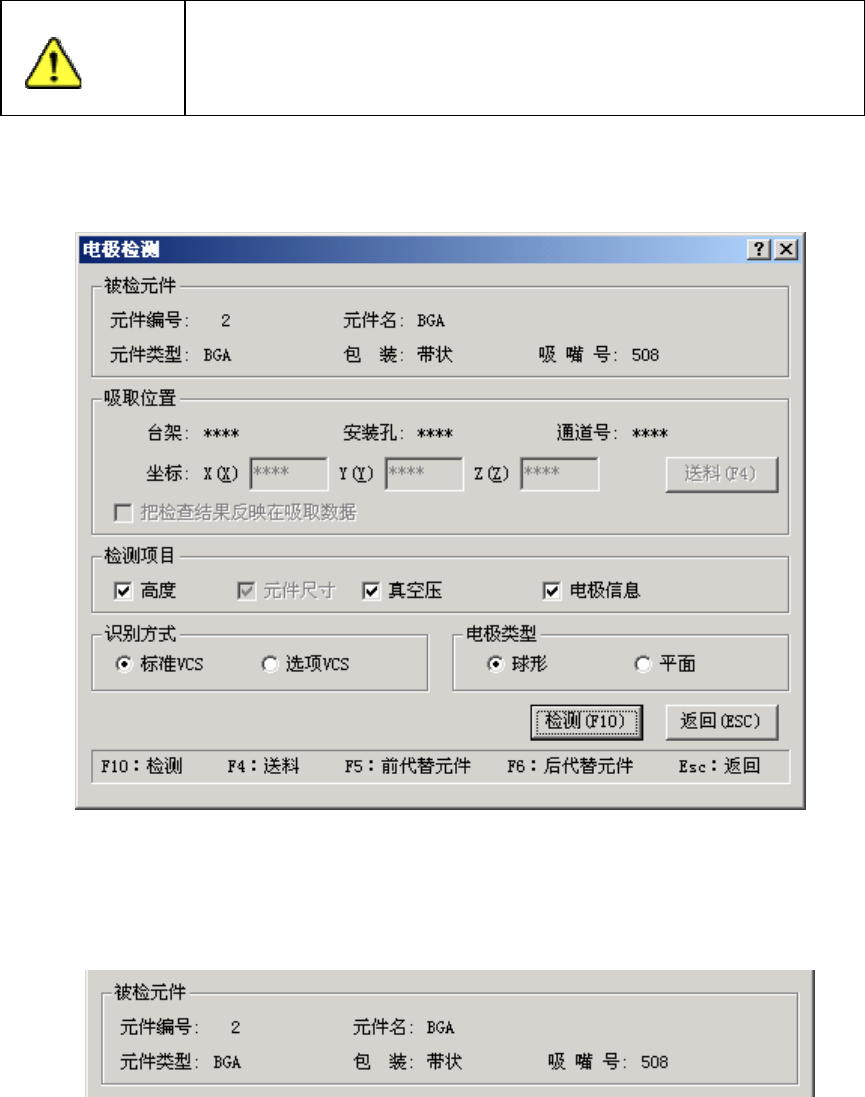

图 4-12-6-4-1 元件示教对话框
1) 被检元件
显示执行元件示教时必须的元件内容。
图 4-5-4-6-4-2 被检元件
