第1部 基本篇 第4章 制作生产程序 4-245 4-5-7 帮助 联机的帮助参见下图： No. 帮助组 说明 1 命令 起动帮助后，显示程序编辑帮助文件。 2 版本信息 显示程序编辑信息。 图 4-5-7-1 版本显示（例）
第1部 基本篇 第4章 制作生产程序
4-244
4-5-6 打印
选择“文件”/“打印”，从“程序数据”、“生产信息”、“优化”中选择要打印的项目。
优化时需要进一步选择“选项”、“吸嘴设置” 、“供应数”。
图 4-5-6-1 生产程序编辑显示的打印菜单
●“程序数据”：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式(tx
t)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>、<图像数据>的打印。
图 4-5-6-2 程序数据打印菜单
●“生产管理信息”：生产管理信息由<生产管理信息>、<生产条件>、<元件数>构成，可通过按
钮来指定打印。在凹状态时打印。
●“优化/选项”：打印优化选项的设定内容。
●“优化/吸嘴的分配”：打印吸嘴的分配状态。打印的内容如下：
No 项目 内容
1
吸嘴的分配 输出优化后重新分配的吸嘴编号和个数。
2
ATC 固定吸嘴信息 输出用固定吸嘴设置的吸嘴。
3
根据分配设置 输出优化后重新分配的吸嘴。
※
吸嘴设置及按分配设置，在
“优化”→“分配选项”中对“使用的吸嘴”进行不
同的设置时，输出的内容也不同。（参见
「4-4-1-2
设置优化条件
」
）
●“优化/供应数”：打印优化选项的“元件供应数”。
第1部 基本篇 第4章 制作生产程序
4-245
4-5-7 帮助
联机的帮助参见下图：
No.
帮助组 说明
1 命令 起动帮助后，显示程序编辑帮助文件。
2 版本信息 显示程序编辑信息。
图 4-5-7-1 版本显示（例）
第1部 基本篇 第4章 制作生产程序
4-246
4-5-8 退出程序编辑

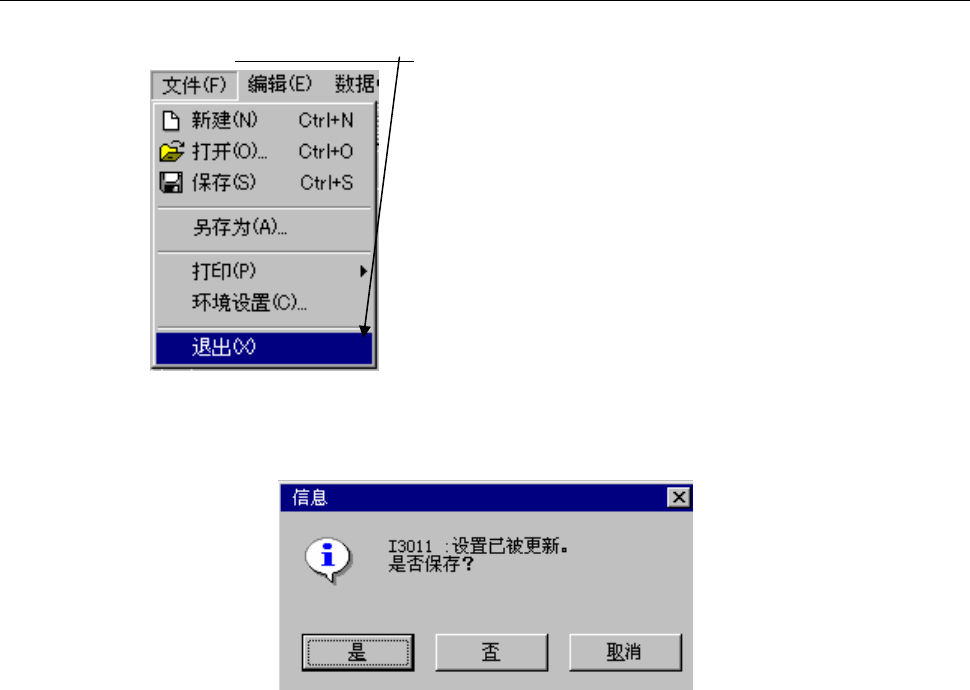

从菜单栏中单击「文件」/「退出」
。
图 4-5-8-1 退出程序编辑
如果程序中有所变更而尚未保存时，显示如下信息。
图 4-5-8-2 结束时确认保存的对话框
●“是” ：进行保存。保存后退出程序编辑。
●“否” ：不进行保存而退出程序编辑。
●“取消 ” ：取消退出处理。
