第2部 基本编 第8章 机器设置 8-30 8-5-10-4 使用单元（功能 2） 选择“使用单元（功能 2）”标签后，会显示如下“使用单元（功能 2）”的设置画面。 (仅可在 KE-2080 上设置。KE-2070/ 2070C/2080R 上没有“使用单元（功能 2）”标签。) 图 8-5-10-4 使用单元（功能 2）的设置画面 表 8-5-10-4 使用单元（功能 2）有效时的动作 No. 单元 生产动作 1 D 剪切识别有效 …
第2部 基本编 第8章 机器设置
8-29
表 8-5-10-3-2 ① 对设置禁止优化功能的说明
No. 单元 生产动作
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分配自动选
择”。(参见 4-4-1-2-1 章)
1
禁止吸嘴配置最优化
执行优化时，把“分配”选项中的“吸嘴”固定为“使用固定吸嘴”。
(参见 4-4-1-2-1 章)
表 8-5-10-3-3 ② 对同时吸取/吸取位置优先模式的说明
No. 单元 生产动作
1 同时吸取优先 执行标准生产动作，可在一定条件范围内执行同时吸取的生产动作。
2 吸取位置优先 因元件尺寸不同可同时吸取的范围会变化。越是极小元件，可同时吸
取范围就越窄，只能在吸取数据的吸取坐标附近位置进行吸取。吸嘴
超出模部范围时，吸取会偏移，显示错误。此项模式可防止贴片时吸
嘴与相邻元件接触。
第2部 基本编 第8章 机器设置
8-30
8-5-10-4 使用单元（功能 2）
选择“使用单元（功能 2）”标签后，会显示如下“使用单元（功能 2）”的设置画面。
(仅可在 KE-2080 上设置。KE-2070/2070C/2080R 上没有“使用单元（功能 2）”标签。)
图 8-5-10-4 使用单元（功能 2）的设置画面
表 8-5-10-4 使用单元（功能 2）有效时的动作
No. 单元 生产动作
1 D 剪切识别有效 生产时VCS执行D剪切识别动作，进行角度校正。
2
搬出基板时运行 IC 贴
片头的 D 剪切检查
在更换基板放回吸嘴前，搬出基板时进行 IC 贴片头的 D 剪切识
别。
第2部 基本编 第8章 机器设置
8-31
8-5-10-5 VCS 使用单元
选择“VCS使用单元”标签，即可显示如下VCS使用单元的设置画面。

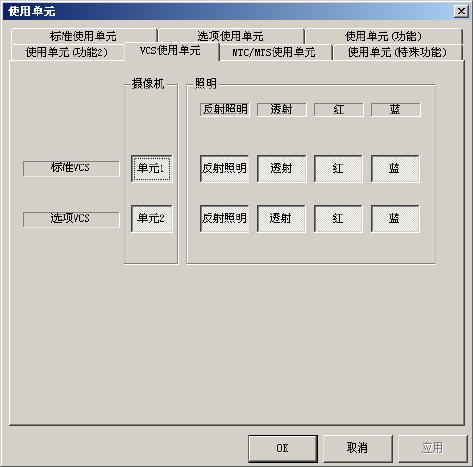

图 8-5-10-5 设置 VCS 使用单元画面
1) 设置项目
当VCS单元发生故障，在本项目中指定为“不使用的单元”时，可不必变更生产程序数据而进行
吸取贴片。
※VCS识别的元件将被跳过、不进行贴片。
2) 设置方法
· 点击所需功能项目。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· MS参数选项中没有设置的单元，不能选择。
