第2部 基本编 第8章 机器设置 8-48 8-5-18 激光面接触检查 选择激光面接触检查后，显示图 8-5-18-1 的激光面接触检查设置对话框。 图 8-5-18-1 激光面接触检查对话框 ●设置激光面接触检查 此功能是为了防止元件接触到激光玻璃表面， 在吸取后的激光定心旋转、 测量元件之前， 进行是否接触 激光面的检查。 可设置激光面接触检查容限值 项目 详细内容 输入范围 检查容限值 在激光面接触检查中， 设置元件与玻璃表面的…
第2部 基本编 第8章 机器设置
8-47
8-5-17 校准块脏污检查
对使用校准块脏污检测功能进行设置。
可选择两种检查级别：从半径检查、或从面积检查。

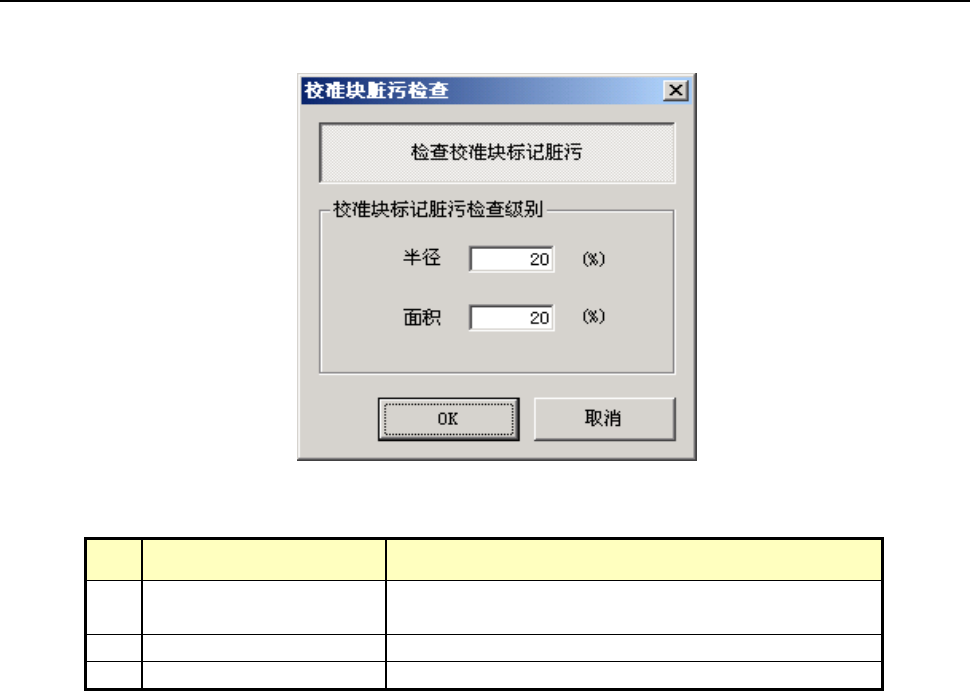

图 8-5-17-1 校准块脏污检查对话框
（1）设置项目
No. 设置项目 设置内容
1 检查校准块标记脏污 设置在生产开始前，返回原点时是否进行校准块脏污检
查。
2 半径 设置脏污检查级别：半径。
3 面积 设置脏污检查级别：面积。
（2）设置方法
㋪用按钮设置是否检查校准块标记脏污。
㋪在[半径]和[面积]编辑框内输入检测级别 0～100（%）。
㋪按下[OK]确认所设置的值。
第2部 基本编 第8章 机器设置
8-48
8-5-18 激光面接触检查

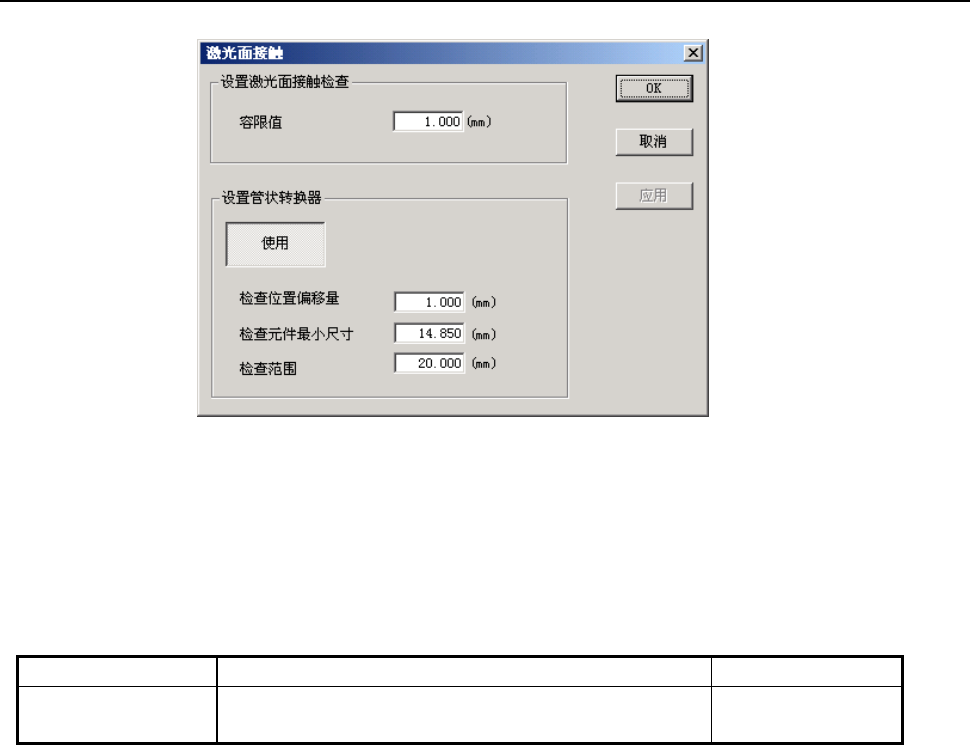

选择激光面接触检查后，显示图 8-5-18-1 的激光面接触检查设置对话框。
图 8-5-18-1 激光面接触检查对话框
●设置激光面接触检查
此功能是为了防止元件接触到激光玻璃表面，在吸取后的激光定心旋转、测量元件之前，进行是否接触
激光面的检查。
可设置激光面接触检查容限值
项目 详细内容 输入范围
检查容限值 在激光面接触检查中，设置元件与玻璃表面的距离－
－容限值(默认值 = 1.00 mm)。
0.10 ～ 5.00 mm
第2部 基本编 第8章 机器设置
8-49
关于容限值
在激光面接触检查中，以元件吸取点到元件端点的长度为（X、Y），按照以下条件式，预测是否会接触。
条件式
2/
22
GAPYX <++
不能满足这个条件式时，可判断为接触激光面，并停止生产。
在这个条件中 X
2
+ Y
2
的平方根表示元件旋转半径(L)。激光 GAP 为 47mm。
[检查容限值]中设置的值，是在判定激光面接触时要考虑的中心偏移而加到元件旋转半径 (L)里的
值。
Center
Width
X
Center
Width
Y
レーザ面
レーザ面
LaserGap
ノズル
ノズル
部品
部品
ノ
ズ
ル
L
Y
X
マージン
● 检查吸取位置偏移量的设置
由于吸取元件边端时吸嘴的元件吸取力降低，在激光识别
θ
旋转时，或 XY 轴移动时，有时会接触激光
面、或发生元件掉落。与上述激光面接触检查相同，本功能可设置对吸取后激光定心的元件在旋转· 测
量之前，进行是否会接触激光面的检查。
项目 详细内容 输入范围
使用
设置激光面接触检查时，是否使用检查吸取位置偏移
功能(默认为使用)。
使用/不使用
判定值
设置激光面接触检查时元件中心与元件吸取点距离
的容许值（默认 = 30%）。
判定值为 30%时，距离为±(元件外形尺寸×0.3)以
上为错误。
1 ～ 100%
容限值
元件
吸嘴
元件
吸嘴
激光面
容限值 < 激光
激光面
