第 2 部 功能详细编 第 9 章 手动控制 9-24 9-4-2 传送 9-4-2-1 个别控制传送 从菜单栏中选择“控制”/“传送”/“个别控制传送(I )”，则显示如下的个别控制传送画面。 图 9-4-2-1-1 传送类个别控制 (1) 控制项目 按下按钮，选择控制项目。
第 2 部 功能详细编 第 9 章 手动控制
9-23
(6) 状态显示
显示控制单元的真空开/关、Z轴坐标、激光测量结果。
■左1～左6贴片头实行边缘检查时的结果如下：
平均亮度：显示该 Head 窗口范围内的激光水平平均值。
标准偏差：显示各象素的激光实际水平值与本来的水平值之差的偏差值。该值大，表明激光
可能脏污、或激光单元异常。
最小亮度：显示亮度最低的传感亮度，及其位置。
边缘检查：实行边缘检查时最高的边缘检查值及其位置。
边缘检查状态：显示边缘检查的实行结果。
状态 1：正常
状态 0：请在边缘检查异常、边缘检查显示画面上确认激光脏污状况。
■KE-2080R 的右贴片头实行边缘检查时的结果如下：（仅限于 KE-2080R）
最小亮度：显示亮度最低的传感亮度。
最大亮度： 显示亮度最高的传感亮度。
边缘检查：显示实行边缘检查时最高的边缘检查值及其位置。
(7) 测量结果
■在 KE-2080 中选择右１Head 时 CDS 的传感器状态显示如下：
传感器 ：显示 CDS 的开／关状态
值 ：显示CDS水平值
CDS 水平值的正常值，全遮蔽时为 38 以上，全投光时为 231 以上。水平值低于该值时，CDS
可能脏污或异常。
9-4-1-4
・
吸取 贴片监视控制
・
吸取 贴片监视功能有效的贴片机，可选择此项。
从菜单栏选择[控制(C)]/[Head(H)]/[
・
吸取 贴片监视控制(P)]，即显示
・
吸取 贴片监视控制画
面。
详情请参见『
・
吸取 贴片监视 使用说明书』。
第 2 部 功能详细编 第 9 章 手动控制
9-24
9-4-2 传送
9-4-2-1 个别控制传送

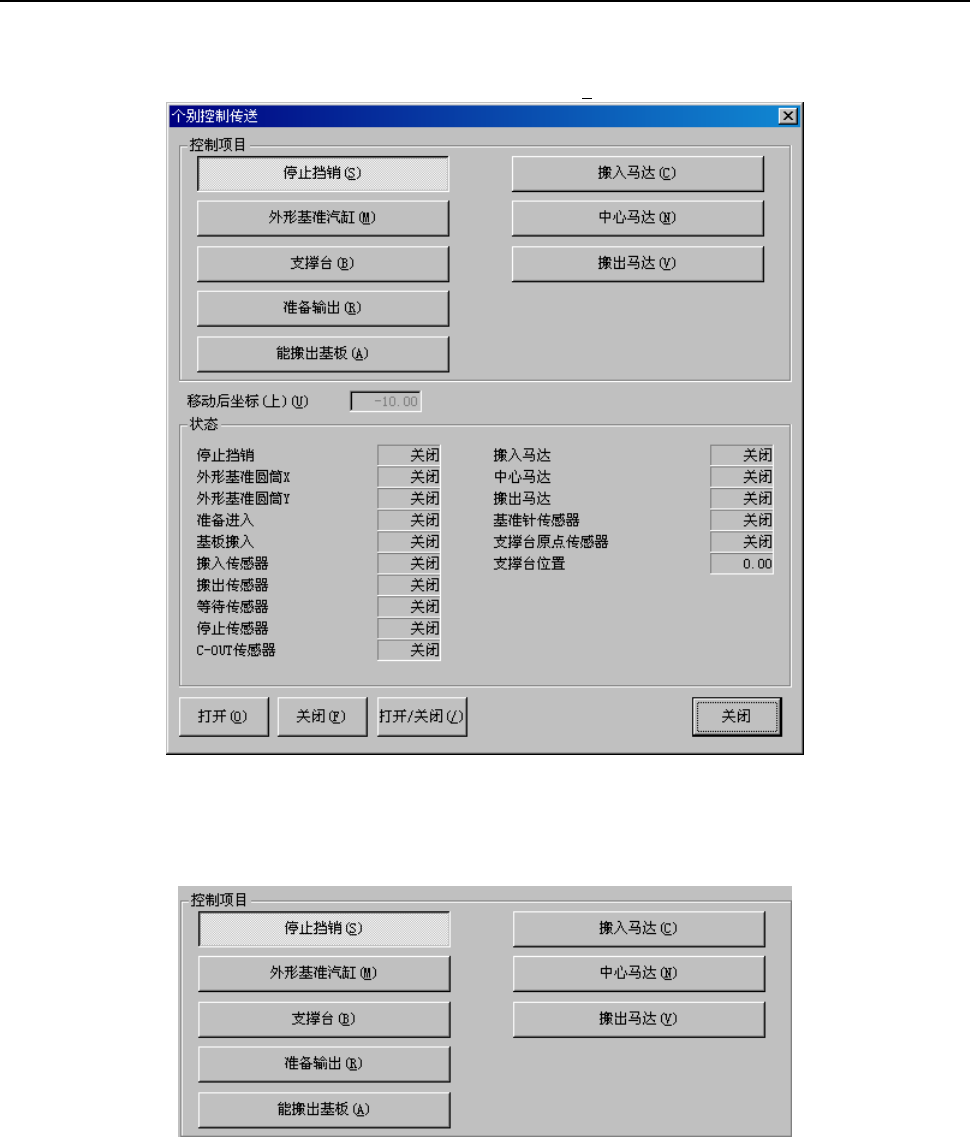

从菜单栏中选择“控制”/“传送”/“个别控制传送(I)”，则显示如下的个别控制传送画面。
图 9-4-2-1-1 传送类个别控制
(1) 控制项目
按下按钮，选择控制项目。
第 2 部 功能详细编 第 9 章 手动控制
9-25
(2) 控制按钮
按动控制按钮，执行控制项目。
控制按钮的显示因控制项目而异。
选择要控制的项目，选择“打开（O
）”按钮、“关闭(F)”按钮、“打开/关闭(/)”按钮或按下
“F3”键、“F4”键、“F5”键进行控制。选中支撑台时，按“上（U）”、“下(D)”、 “上/
下（/）”按钮进行控制。
(3) 状态显示
控制结束时显示各传感器、各单元的状态。
连续显示各传感器、各信号、各单元的状态。
