第2部 功能详细篇 第11章 自动校准
11-3
11-1-3 保存设置值
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会保存设置值。
¾ 选择菜单栏的“文件(F
)”/“退出（应用程序）(X)”或命令按钮的“退出”，则会显示询问，
要求确认是否保存。此时如果选择“是(Y)”则可保存设置值。
图 11-1-3-1 询问保存
表 11-1-3-1 设置按钮的说明
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
第2部 功能详细篇 第11章 自动校准
11-4
11-2 设置组
11-2-1 激光传感器高度
设置从基板表面到各激光传感器高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“AT
C吸嘴配置”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴配置”。

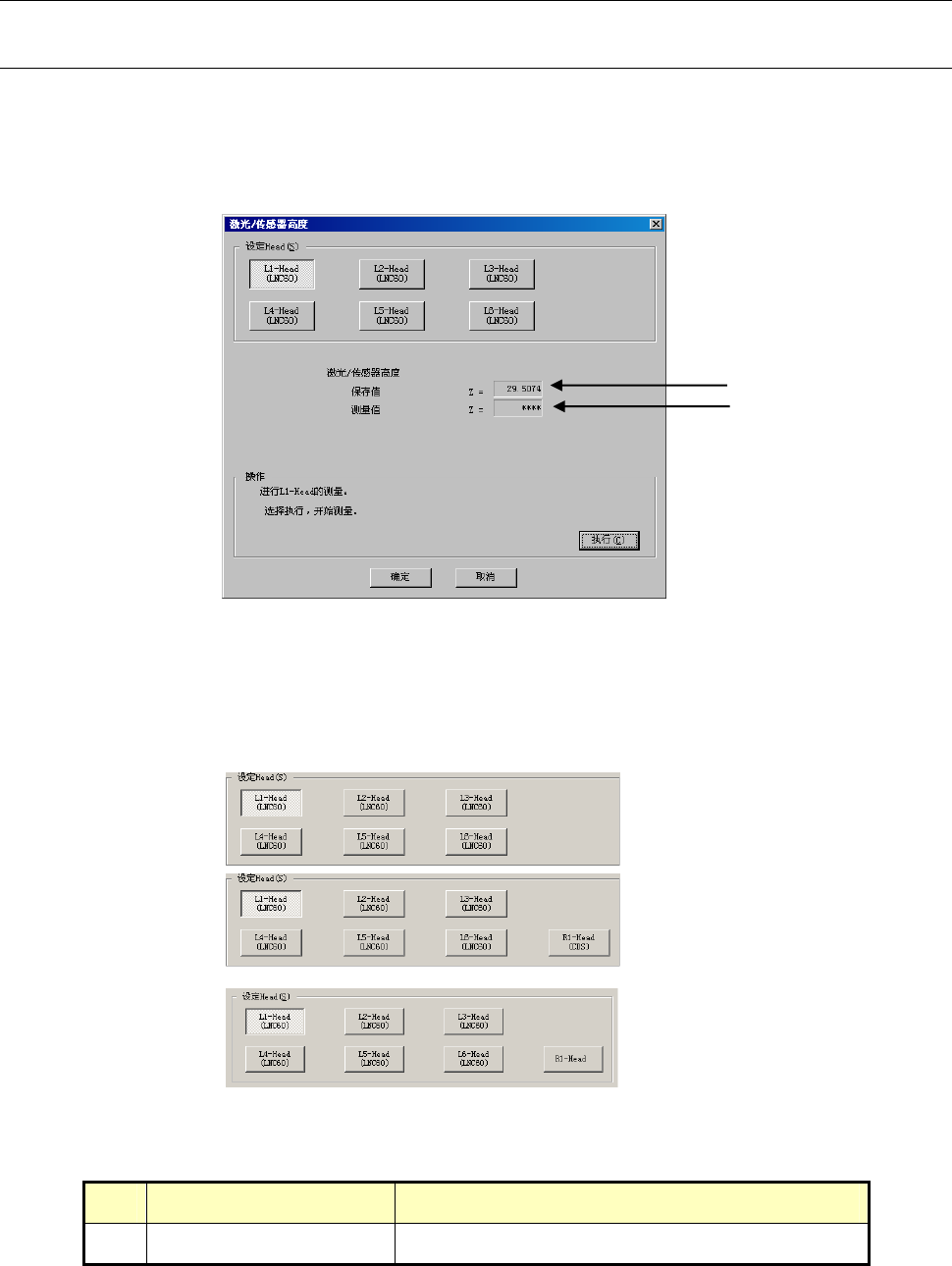

图 11-2-1-1 激光传感器高度
设定Head
用选择框按钮选择设定Head对象（只能选择一个）。
在机器设置的“使用单元”设置中没有选中(不使用)的单元，不能选择。
(1) 设置项目
No. 项目 设置的内容
1 激光传感器高度 从基板到激光传感器的高度
(设置的高度)
(测量到的高度)
(KE-2080R)
(KE-2070/2070C)
（选择左 1Head 时）
(KE-2080)
第2部 功能详细篇 第11章 自动校准
11-5
（2） 设置方法
用“设定Head”单选按钮选中贴片头后，请按照操作内的指示进行设置。
1) 选择“确定”时，则设置值生效。(此时不保存。)
2) 选择“取消”，则设置值无效。
操作方法
按照指示进行操作,可自动获得设置值。
图 11-2-1-2
选择“设定Head”的贴片头，选择“运行”。
选择“运行”后，会安装500、501或502吸嘴，自动测量激光传感器高度。
如若是右Head，在安装505、506或507吸嘴后，自动测量激光传感器的高度。
单击“运行”后，轴会移动。单击“运行”前，请务必确认无人在进行装置
内部的作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置
内部，也不要将脸和头靠近装置。
图 11-2-1-3
测量内容
① 将500、501或502吸嘴安装在设定Head上。
若是右贴片头，应安装505、506或507吸嘴。
未在ATC上配置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来配置吸嘴。
② 通过激光传感器校准来测量激光传感器高度。
图 11-2-1-4
测量结束。
· 重复测量时，请选择“运行”。
· 要测量别的贴片头时，请在设定Head上选择。
变更“设定Head”时,会显示初始画面。
结束时，请选择“确定”。
