第2部 功能详细篇 第1 1章 自动校准 11-13 测量内容 ① 在设定Head上安装508C或507号吸嘴。 未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配吸嘴。 ② 根据设定Head从治具工作台吸取治具。 此时，无法吸取治具时将会出错。出错时，请重新安装治具。 ③ 将设定Head移动到设定VCS摄像机的识别位置。 ④ 通过VCS识别治具的位置，测量治具的中心位置。 测量结束。 · 重复测量时…
第2部 功能详细篇 第11章 自动校准
11-12
(1) 设置项目
No. 项目 设置内容
1 VCS 装配位置 各 VCS 的安装位置
2 VCS 装配角度 各 VCS 的安装角度
(2) 设置方法
在设定VCS单选按钮选中VCS后，请按照操作内的指示进行设置。
¾ 选择“确定”，则设置值生效。(此时不保存设置值。)
¾ 选择“取消”，则设置值无效。
操作方法
按照指示进行操作,将自动获得测量值。
对设定VCS选中的VCS进行设置。
¾ 请选择“执行”。
选择“执行”，则贴片头吸取治具后，移动到ＶＣＳ摄像机上，在Y方向上下反复移动5次
识别治具记号，取得其平均值。接着，贴片头从0°开始以15°为单位一边移动θ轴，反
复24次，取其平均值。
单击“执行”后，轴会移动。单击“执行”前, 请务必确认无人在进行装置内
部的作业。此外，为了避免人身伤害，在执行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
警告
第2部 功能详细篇 第11章 自动校准
11-13
测量内容
① 在设定Head上安装508C或507号吸嘴。
未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来分配吸嘴。
② 根据设定Head从治具工作台吸取治具。
此时，无法吸取治具时将会出错。出错时，请重新安装治具。
③ 将设定Head移动到设定VCS摄像机的识别位置。
④ 通过VCS识别治具的位置，测量治具的中心位置。

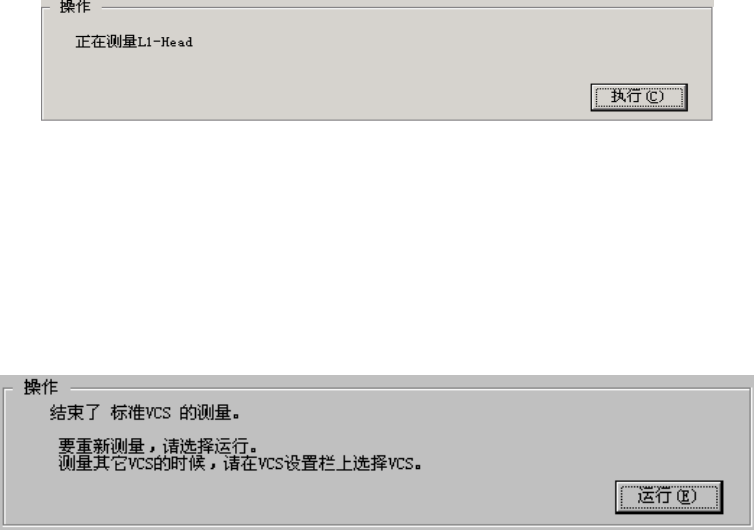

测量结束。
· 重复测量时，请选择“运行”。
· 测量别的VCS时，通过“设定VCS”来选择VCS。
变更“设定VCS”时,则显示初始画面。
结束时，请选择“确定”。
第2部 功能详细篇 第11章 自动校准
11-14
11-2-5 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校准。

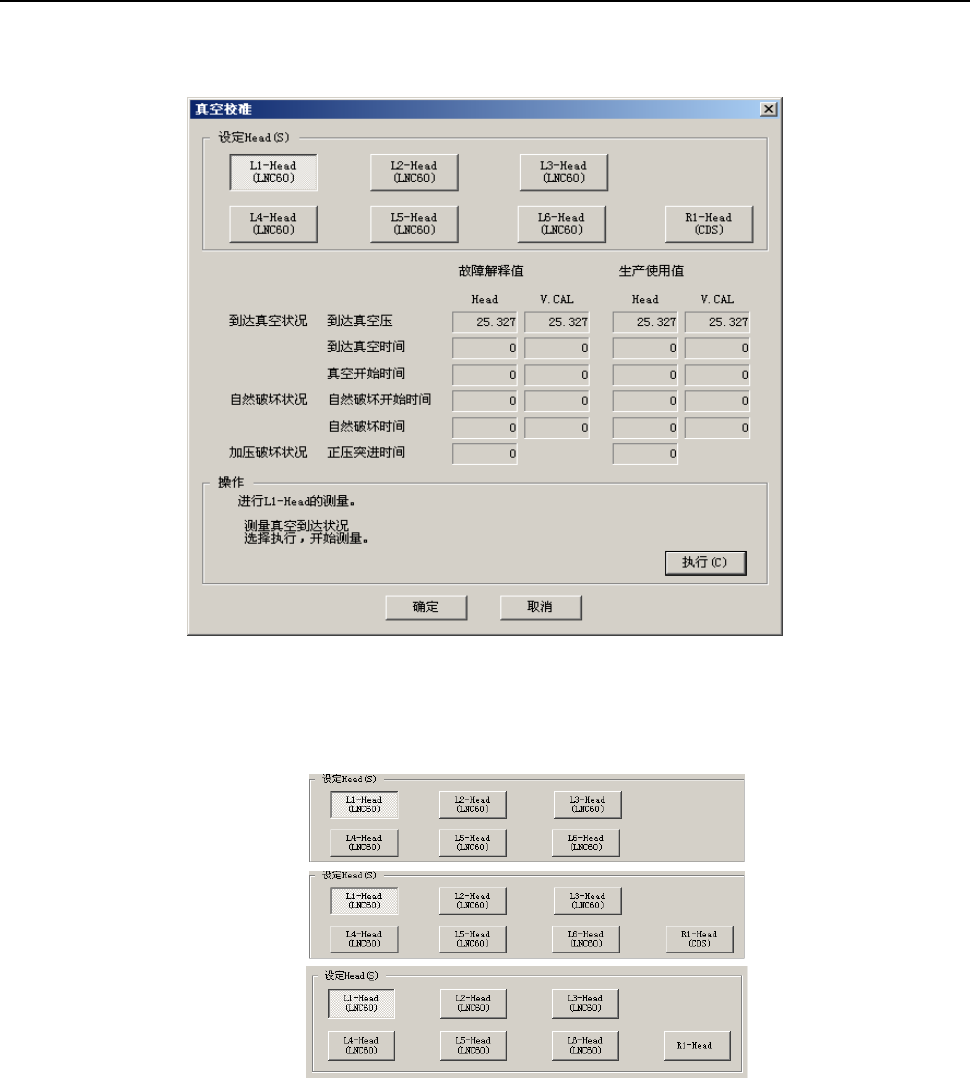

图 11-2-5-1 真空校准
设定Head
用单选框按钮选择需要设置的贴片头。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
(选择左１贴片头时)
(KE-2070/2070C)
(KE-2080)
(KE-2080R）
