第2部 功能详细篇 第12章 选项组件
12-37
12-10 CVS（元件验证系统）
12-10-1 概要
此功能用于生产之前及元件用完后生产再开始时检查要贴装的元件，旨在事先检查元件·极性·供料
器安装位置等错误。要使用验证功能时，需要 CVS 专用吸嘴。（1 轴用和 6 轴用使用共通的吸嘴。）吸取
位置、供应方向等有错误，以及未使用 CVS 专用吸嘴时，有时无法正确检查。
CVS 被把机器 Rev 分配。CVS 的种类请参见「
第 3-3-12 章 CVS（元件检验系统）」。
12-10-1-1 对象元件
检查的对象元件如下。
(1) 1轴用 CVS
1) 电极有两极且在对边的元件。
2) □10.0mm以下的元件。
3) 小元件1005。（但，元件尺寸的长边为0.95mm以上的）
(2) 6 轴用 CVS
1) 电极为 2 极、在底面并且在对边、从元件体突出的元件。
2) 电极间距为 10.0mm 以下的元件。
3) □10.0mm 以下的元件。
4) 小元件 0603。 （最小元件尺寸）
12-10-1-2 检查项目
检查项目如下：
注1：相对于元件允许误差的测量精度
12-10-1-3 验证检查功能
激光高度检查有“连续检查”和“单独检查”两种模式。 以下说明各个模式的功能。
表 12-10-1-3-1 检查模式的内容及菜单
工具菜单 运行模式 运行内容
验证单独检查 单独检查 对在连续检查模式中发现错误的元件进行个别检
查。
验证连续检查 连续检查 对生产程序数据内的全部元件／条件一致的元件
进行检查。因某种原因检查失败的元件，可用单
独模式进行个别检查。6 轴用 CVS 可对最多 6 个
元件依次检查。
项目 测量范围
测量精度(注 1)
开放电压
1 轴用
电阻值
6 轴用
10Ω～1MΩ ±5％
1 轴用
静电容量
6 轴用
100pF～100μF ±20％
1 轴用 顺电压 2.4V 以下 ±5％ 0～5V
二极管极性
6 轴用
顺电压１.8V 以下
±5％ 0～4.3V
第2部 功能详细篇 第12章 选项组件
12-38
12-10-1-4 关于执行测量时的各项运行
① 吸取时使用的贴片头
吸取时使用的贴片头可自动选择。
・
1 轴用 CVS 优先使用已经安装好的吸嘴，以减少贴片头使用时更换吸嘴的次数。因吸嘴安装状况
不同，每次测量时可能会使用不同的贴片头。
（KE-2080/80R 的 L1、L2 贴片头不能移动到 CVS 的位置上）。
・
6 轴用 CVS 可使用 L1~L6 所有的 Head。
② 检查后放回元件
检查后的元件，有的放回原来的位置，有的废弃。处理情况因包装而异，请参见下表。废弃的地
方，按元件数据的“元件废弃”的设置废弃。
1mm 以下的元件，因有元件站立、翻转等可能性，请在显示图 12-10-1-4-1 询问框后，从对话框
中选择运行。
表 12-10-2 放回元件／废弃元件
包装 条件 放回 废弃
外形尺寸短边 1mm 以下 询问 ﹡1﹡3
带式／散件
外形尺寸短边 1mm 以上 ○ ○﹡2﹡3
支架／MTC／MTS ○ ○ ﹡2
﹡1 显示对话框时请选择是放回元件、还是废弃。连续测量时会在开始前显示对话框。
﹡2 废弃方法为“IC 回收带”“元件保护”时，进行废弃。
﹡3 管式供料器 32mm 黏接带式供料器时为废弃。
③ 选择吸取的供给装置
同一元件有多个供给装置（吸取数据）时，默认值为从最初输入的数据开始吸取元件。只有单独
检查时，可根据要求更换装置。
④ 更改吸取坐标
吸取状况不理想时，可用手动或使用 HOD 示教坐标，更改吸取坐标。
⑤ 手动吸取
没有吸取数据时，可手动将元件安装到吸嘴上。但此种情况下不能输入吸取坐标。也不能操作供
料器。
● 返回元件的对话框
连续检查开始后，会显示询问对话框问元件检查后如何处理。

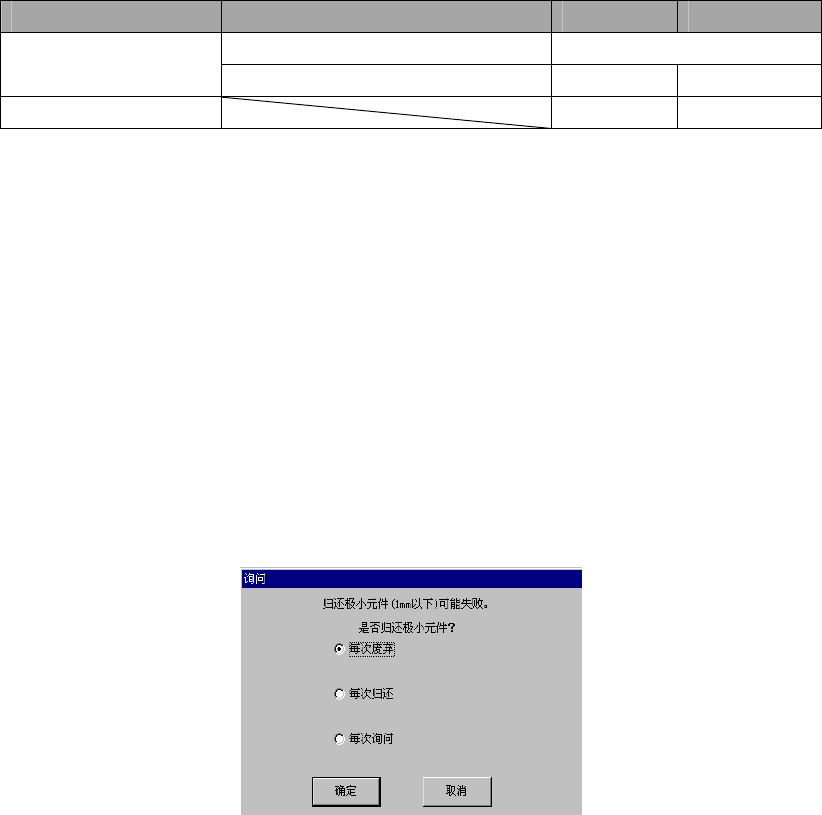

图 12-10-1-4-1 询问放回元件的对话框
① 每次废弃
根据“元件废弃”的设置，废弃元件。
② 每次归还
把元件放回原处。
③ 每次询问
每次检查完后，显示询问对话框。
第2部 功能详细篇 第12章 选项组件
12-39
12-10-2 操作方法
12-10-2-1 机器设置
在菜单上选择“设置”→“机器设置”→“设置组（G）”→“选项使用单元”, 确认是否选中了
“元件验证”。
有关设置方法，请参见“8-5-10-2 选项使用单元”。

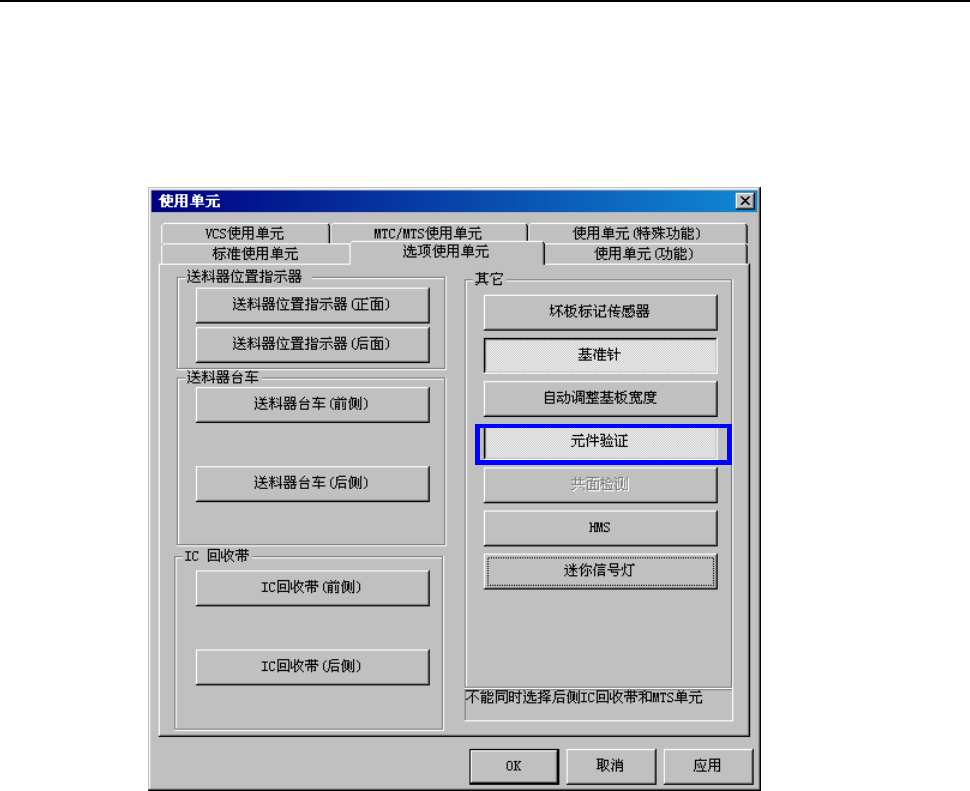

图 12-10-2-1 设置选项使用单元的对话框
