第2部 功能详细篇 第12章 选项组件
12-43
12-10-2-4 操作
1）单独检查／连续检查
操作方法请参见“2-10-6-1 验证单独检查／连续检查”。
2) 在生产开始时检查
当操作选项的“启动生产时执行自动对象元件验证”被勾选时，在生产开始时会显示验证连续检
查的对话框，可在生产开始前进行验证检查。
3) 根据生产中的重试列表进行检查
根据重试列表显示的无元件等更换送料器时，可进行元件的验证检查。

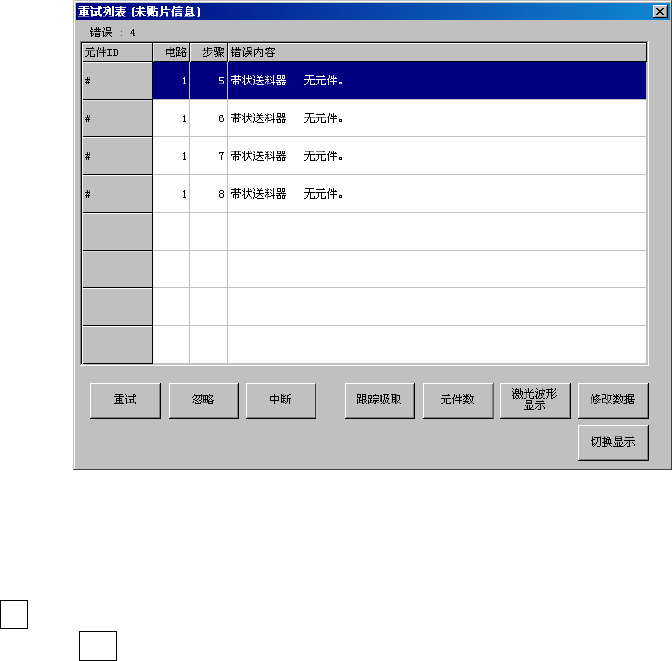

图 12-10-2-4-1 显示重试列表（供给装置信息）对话框
① 把焦点移动到需要单独检查的元件上。
② 按下 F9 键后会显示更改数据对话框。按下“验证”按钮调出验证单独检查。
③ 按下单独检查 F10 键，执行验证单独检查。
4) 发生无元件时
操作选项中选中“无元件暂停后，重新运行时验证元件”时，将对发生无元件的芯片、圆筒元件
进行验证检查后再开始生产。
第2部 功能详细篇 第12章 选项组件
12-44
◇操作选项中因选中“发生无元件时暂停”而停止时将显示图 12-10-2-4-2。
图 12-10-2-4-2 无元件对话框
◇验证检查失败时显示下图 12-10-2-4-3。
图 12-10-2-4-3 询问对话框
¾ 选择＜是＞时，会对检查失败的供料器元件进行再次检查。
¾ 选择＜否＞时，则对下一次发生无元件的供料器的元件进行验证检查，或转为生产再开始。
在操作选项中把“无元件暂停后，重新运行时开始时测量高度”、“无元件暂停后，重新运行
时验证元件”2 项都选中时，要先对全部对象元件进行高度测量，之后再进行验证检查。也不会
进行高度检查和验证的交叉检查。
元件高度测量失败的元件，即使是验证检查的对象也不会进行验证检查。
L
第2部 功能详细篇 第12章 选项组件
12-45
12-11 简易负荷控制
12-11-1 功能概要
在机器设置里的 ATC 吸嘴配置中完成识别吸嘴的操作后，自动进行负荷检查（滑动不良等的故障分析）。
还可在测力器上进行吸取/贴片操作的过程中检查吸取/贴片时元件承受的冲击负荷。
操作本选项功能，可使用负荷控制对象吸嘴 601～号吸嘴，在生产程序的元件数据补偿量栏中输入负
荷（g）量，根据吸嘴负荷检测时的数据，自动计算出校正补偿量，进行简易负荷控制。
12-11-1-1 负荷控制吸嘴
负荷控制吸嘴在吸嘴前端安装吸嘴芯片，可以定期进行更换。
针对不同的负荷范围，备有 6*1 和 6*2 两种吸嘴。更换吸嘴配件后，可对应多种元件。
吸嘴编号
6*1 系
（负荷范围
98～135g）
6*2 系
（负荷范围
146～270g）
吸嘴配件
内径
(Ba)
外径
(Bb)
对应元件
宽度（mm）
611 － 701 φ0.4 φ0.75 0.45～0.8
621 622 703 φ0.6 φ1.25 0.75～1.5
631 632 705 φ1.15 φ1.75 1.3～2.7
641 642 707 φ1.65 φ2.25 2.5～3.5
651 652 709 φ2.2 φ3.0 3.0～4.0
661 662 711 φ3.2 φ4.0 4.0～6.0
671 672 713 φ4.2 φ5.0 5.0～8.0
*
・
内径 外径是指吸嘴配件的尺寸。
* 吸嘴和吸嘴配件是易耗品。
（反复装卸会磨损插入孔部分。拆卸次数尽量不要超过 10 次。）
图 12-11-1-1 负荷控制吸嘴
负荷控制吸嘴(600 多号)的弹簧设定系数比一般的吸嘴弹簧系数大。所以，
如果用标准吸嘴的同样方法使用，会给元件过大的冲击，从而有可能损坏元
件。
注意
