1OM-1752
4-9
项 目 内 容
24.环境条件 温度:20 ±10°C
湿度:30∼80%( 无凝结现象 )
标高:海拔 1000m 以下
注:(a)装置周围温度比装置表面温度高时，可能因为以下条件发生凝结现象。
如果凝结，会导致装置故障，请注意。
凝结的条件
以 “ 湿度 (%)” 为基准，“ 装置周围温度和装置表面温度之差 ” 高于下表
所记录的数值时会引起装置凝结。
湿度
(%)
装置周围温度和装置表面温度之差
( 装置周围温度 > 装置表面温度 )
80 3°C 以上
70 6°C 以上
60 8°C 以上
50 10°C 以上
40 14°C 以上
30 18°C 以上
25.使用电源 3 相 AC200V
±
20V、50/60Hz
3 相 3 线式电源连接
( 须将接地工事地线连接到 PE 端子 )
26.最大视在功率
12
.1
kVA
27. 每个小时的
耗电量
约 1.60kWh
28.装置尺寸 约宽度 1,280mm( 包括供给 / 排出传送带 )
×长度 2,200mm( 包括批量更换推车 )
×高度 1,450mm(1,910mm: 包括塔灯 )
29.装置质量 约 1,800kg( 不包括批量更换推车和送料器 )
30.批量更换推车的
使用环境
地面坡度 10/1000 以下
注 :须是推车的小脚轮能够平稳转动的硬度。
31.前后接口 遵循 SMEMA 通信规格
32.其他 标准功能
• 元件数据库教示 (GS-TR100)
• 贴装坐标教示 (GS-TZ100)
• BGA/CSP 对应 (GS-TB100)
• 元件吸取错误的自动恢复功能
• 元件吸取位置教示功能
• 以后补装功能
• 元件供给部替换功能
• 吸取、贴装上下轴 (L 轴 ) 控制功能
• 吸取位置 X、Y 补正控制功能
• 凹槽识别
• 装置二阶层减速功能
• 吸取前吸嘴检出功能
T1D1-9
1304-001
1.1 SIGMA-G5S 贴片机规格
1OM-1752
4-10
1.2 标准附属元件列表
No. 品　　　名 元件编号 数量 备　　　注
1 镜头布
15×15cm
KYB-M382G-00
5
2 玻璃管保险丝 (6.3A)
KYB-M65BN-00
1
•备用
3 架台支撑脚
KYB-M3821-00
4
4 卡圈 (BS 隔板 )
KYB-M1105-00
4
•架台支撑脚
5 固定螺丝钉
90990-02J028
4
•架台支撑脚
6 挂锁
KYB-M382F-00
2
•电闸、气源锁定用
7 QFP 玻璃治具 (JG-0188)
KYB-M381P-00
1
•补正值教示用
8 电缆 (3M)
KYB-M381L-00
1
T1D2
1.2.1 安装头附属品列表
•
高速安装头
No. 品　　　名 元件编号 数量 备　　　注
1 真空过滤器
KYB-M704D-00
100
2 高速吸嘴储料器更换部
KYB-M3806-00
1
3
吸嘴 (HV19C)
KYA-M7719-A0
1
4 吸嘴用过滤器
KYA-M7702-10
1000
T1D3
•
多功能安装头
No. 品　　　名 元件编号 数量 备　　　注
1 多功能安装头用过滤器
KYB-M3823-00
18
2 吸嘴 (FF01----)
KYB-M77F1-A0
1
T1D4
注:每个安装头都配有安装头附属品。
1304-001
1.2 标准附属元件列表
1OM-1752
4-11

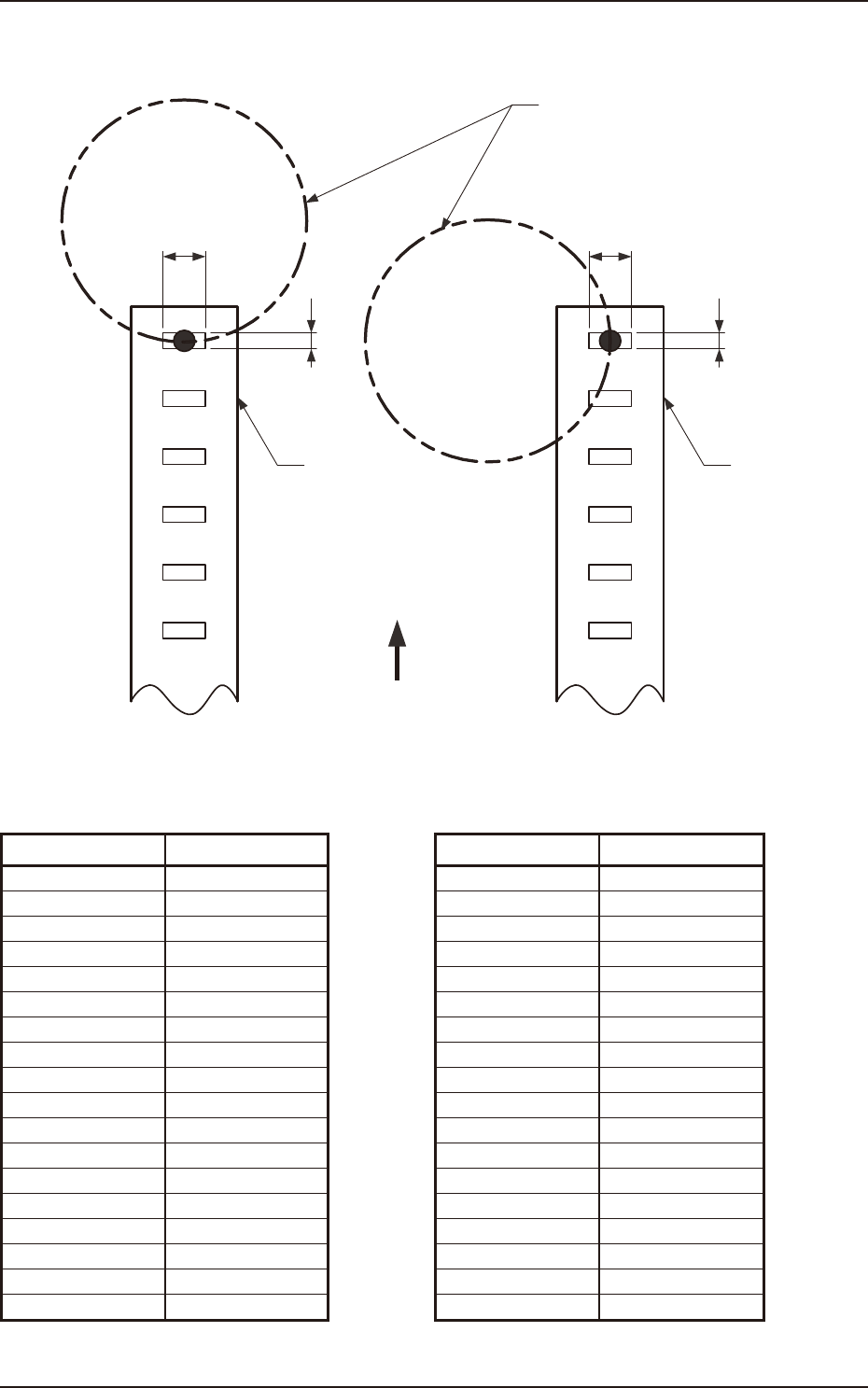

2. 高速安装头吸取元件尺寸 ( 吸取 15 个时 )
B
A
B
安装头PCD
送料器 送料器
6点吸取概略图
3点(9点)吸取概略图
送料器传送方向
A
F1D11
6 点吸取时的元件尺寸 3 点 (9 点 ) 吸取时的元件尺寸
尺寸 A 尺寸 B 尺寸 A 尺寸 B
5.4 0.5 10.0 2.2
5.2 1.3 9.4 2.4
5.0 1.9 8.8 2.6
4.8 2.4 8.2 2.8
4.6 3.0 7.6 3.0
4.5 3.3 7.1 3.2
4.4 3.6 6.5 3.4
4.2 4.2 5.9 3.6
4.0 4.7 5.3 3.8
3.8 5.3 4.7 4.0
3.6 5.9 4.2 4.2
3.4 6.5 3.6 4.4
3.2 7.1 3.3 4.5
3.0 7.6 3.0 4.6
2.8 8.2 2.4 4.8
2.6 8.8 1.9 5.0
2.4 9.4 1.3 5.2
2.2 10.0 0.5 5.4
T1D5-1 T1D5-2
注 : 限定
φ
6 以下的高速吸嘴使用的元件。
