1OM-1752
4-10
1.2 标准附属元件列表
No. 品 名 元件编号 数量 备 注
1 镜头布
15×15cm
KYB-M382G-00
5
2 玻璃管保险丝 (6.3A)
KYB-M65BN-00
1
•备用
3 架台支撑脚
KYB-M3821-00
4
4 卡圈 (BS 隔板 )
KYB-M1105-00
4
•架台支撑脚
5 固定螺丝钉
90990-02J028
4
•架台支撑脚
6 挂锁
KYB-M382F-00
2
•电闸、气源锁定用
7 QFP 玻璃治具 (JG-0188)
KYB-M381P-00
1
•补正值教示用
8 电缆 (3M)
KYB-M381L-00
1
T1D2
1.2.1 安装头附属品列表
•
高速安装头
No. 品 名 元件编号 数量 备 注
1 真空过滤器
KYB-M704D-00
100
2 高速吸嘴储料器更换部
KYB-M3806-00
1
3
吸嘴 (HV19C)
KYA-M7719-A0
1
4 吸嘴用过滤器
KYA-M7702-10
1000
T1D3
•
多功能安装头
No. 品 名 元件编号 数量 备 注
1 多功能安装头用过滤器
KYB-M3823-00
18
2 吸嘴 (FF01----)
KYB-M77F1-A0
1
T1D4
注:每个安装头都配有安装头附属品。
1304-001
1.2 标准附属元件列表
1OM-1752
4-11
2. 高速安装头吸取元件尺寸 ( 吸取 15 个时 )
B
A
B
安装头PCD
送料器 送料器
6点吸取概略图
3点(9点)吸取概略图
送料器传送方向
A
F1D11
6 点吸取时的元件尺寸 3 点 (9 点 ) 吸取时的元件尺寸
尺寸 A 尺寸 B 尺寸 A 尺寸 B
5.4 0.5 10.0 2.2
5.2 1.3 9.4 2.4
5.0 1.9 8.8 2.6
4.8 2.4 8.2 2.8
4.6 3.0 7.6 3.0
4.5 3.3 7.1 3.2
4.4 3.6 6.5 3.4
4.2 4.2 5.9 3.6
4.0 4.7 5.3 3.8
3.8 5.3 4.7 4.0
3.6 5.9 4.2 4.2
3.4 6.5 3.6 4.4
3.2 7.1 3.3 4.5
3.0 7.6 3.0 4.6
2.8 8.2 2.4 4.8
2.6 8.8 1.9 5.0
2.4 9.4 1.3 5.2
2.2 10.0 0.5 5.4
T1D5-1 T1D5-2
注 : 限定
φ
6 以下的高速吸嘴使用的元件。
1304-001
2. 高速安装头吸取元件尺寸 ( 吸取 15 个时 )
1OM-1752
4-12
3. 元件贴装条件
(1) 吸嘴形状
接近先装元件或障碍物贴装元件时，吸嘴的形状成为限制条件之一。关于
吸嘴的形状，请参照
“
第四章5. 吸嘴类型一览表
”
章节。

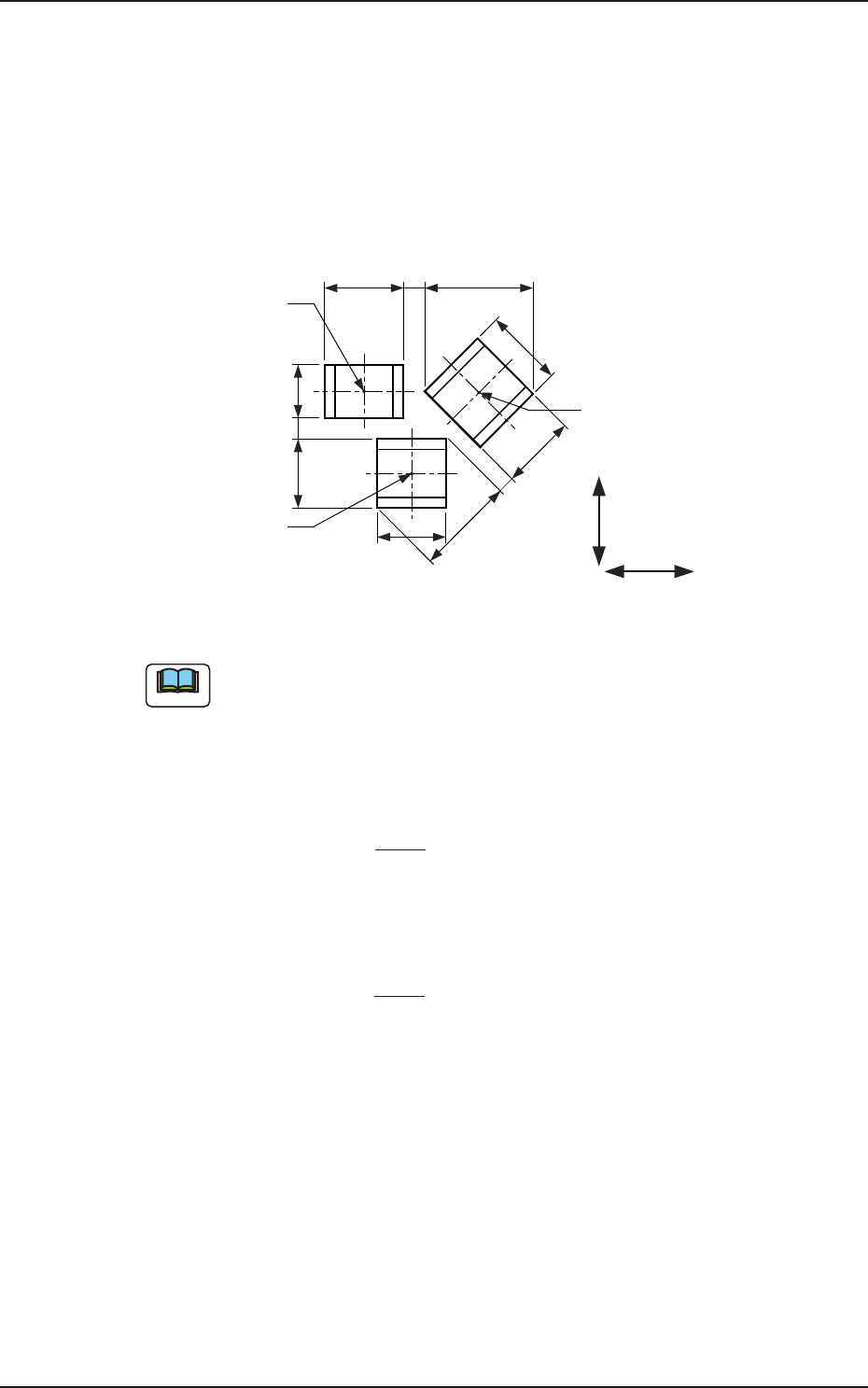

(2) 考虑元件贴装位置时的元件邻接间隔
A a G
F
E
b
B
C
c
H
元件贴装点 3
元件贴装点 2
元件贴装点 1
X 方向
Y 方向
F1D12
Note
(a)F1D12 表示吸嘴未从元件外形出来时的状态。
另外，未考虑贴装元件时锡膏和粘合剂等导致的元件贴装偏离。
(b)
“
A～H
”
表示包含各元件的偏差的最大尺寸，将各元件的最小邻接间隔
(a、b、c)定为
“
0.2mm
”
大小。
(c)元件贴装点 1 和元件贴装点 3 的最小邻接贴装位置数据定为
“
X 方向数据 = +Min.0.2mm
”
。
(Y 方向数据无关 )
(d)元件贴装点 1 和元件贴装点 2 的最小邻接贴装位置数据定为
“
Y 方向数据 = +Min.0.2mm
”
。
(X 方向数据无关 )
(e)元件贴装点 2 和元件贴装点 3 的最小邻接贴装位置数据请参考 F1D12 计
算。
(f)研讨未满 0.2mm 的最小邻接贴装间隔时，请咨询本公司的营业部门或销
售代理店。
A＋G
2
B＋E
2
