Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE 162 23Q40032 ACCESSORY_EQPT 1 30914014A3-002 163 23N30632 WIRING 1 30914014A3-003 164 0920E302 ACCESS_WIRING 1 30914014A3-004 165 221AA099 ROHS_HEX-SCT 2 30914014A3-005 17…
Fig. D2-2
CPU 1
ボックス
CPU 1 Box
165
165
173
163
164
171
162
X19002
(BASE:Document No.P-309-00X or P-310-00X
UNIT-3 Fig.D2-2)
1003-001
Fig. D2 2D
バーコード読取りライセンス
TWO-DIMENSIONAL BAR CODE READING LICENSE
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
162 23Q40032 ACCESSORY_EQPT 1 30914014A3-002
163 23N30632 WIRING 1 30914014A3-003
164 0920E302 ACCESS_WIRING 1 30914014A3-004
165 221AA099 ROHS_HEX-SCT 2 30914014A3-005
171 0914B4A0 2D_BRACKET 1 40914014A1-001
173 221DA056 MACHINE_SCREW 2 40914014A1-002
1003-001
Fig. D2-2
GS-DL100
平成
22
年
3
月
初版発行
Published, Mar. 2010
CHIP MOUNTING SYSTEM

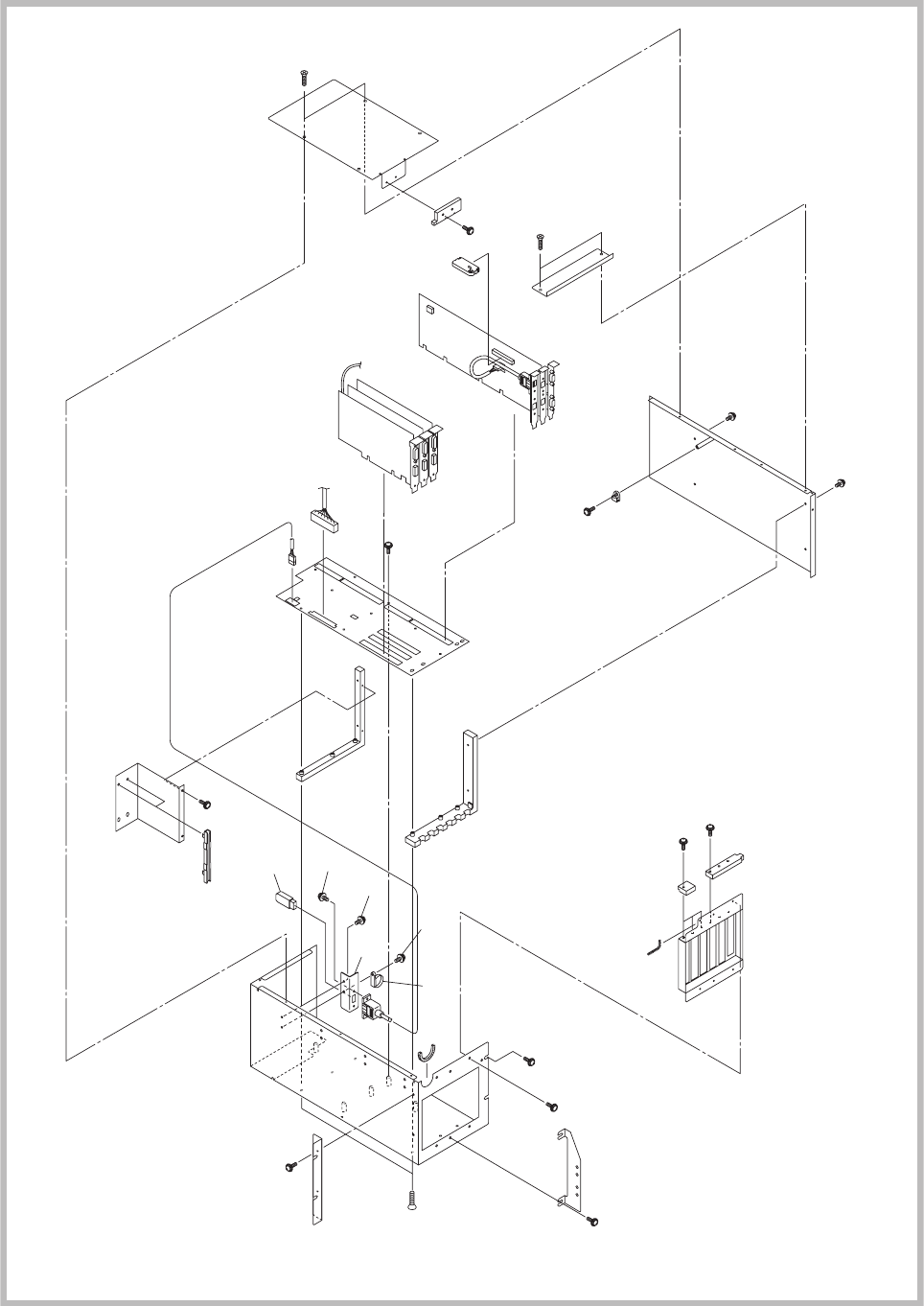

立体分解図
EXPLODED ILLUSTRATION
編集及び発行所
Editing & Publishing
Printed by T.H.I
不許複製
1003-001
