MODEL TCM-3500Z 9810-001 ＸＹテーブル部 XY T ABLE SECTION Fig. 6-1 Ｘ軸 X Axis 1 6 9 9 17 18 27 26 TCM-3500E 21 22 46 38 45 43 19-3 19-2 19-1 39 40 41 42 46-1 44 24 23 25 45 33 32 31 34 93 92 91 78 80 14 15 16 10 11 12 13 81 82 7…
MODEL TCM-3500Z
9810-001
5- 5
Key No. PART No. PART NAME Q'ty REMARKS
121 630 076 5366 ASSY,CORD(C30-R-SVM-LO) 1
122 630 076 9043 CORD(C30-P-PG-LO) 1 678FB-02D-805
123 630 076 2037 ASSY,CORD(C30-R1-LO) 1
131 630 076 5366 ASSY,CORD(C30-R-SVM-LO) 1
132 630 076 9043 CORD(C30-P-PG-LO) 1 678FB-02D-805
133 630 076 2068 ASSY,CORD(C30-R1-LO) 1
NOTE
MODEL TCM-3500Z
9810-001

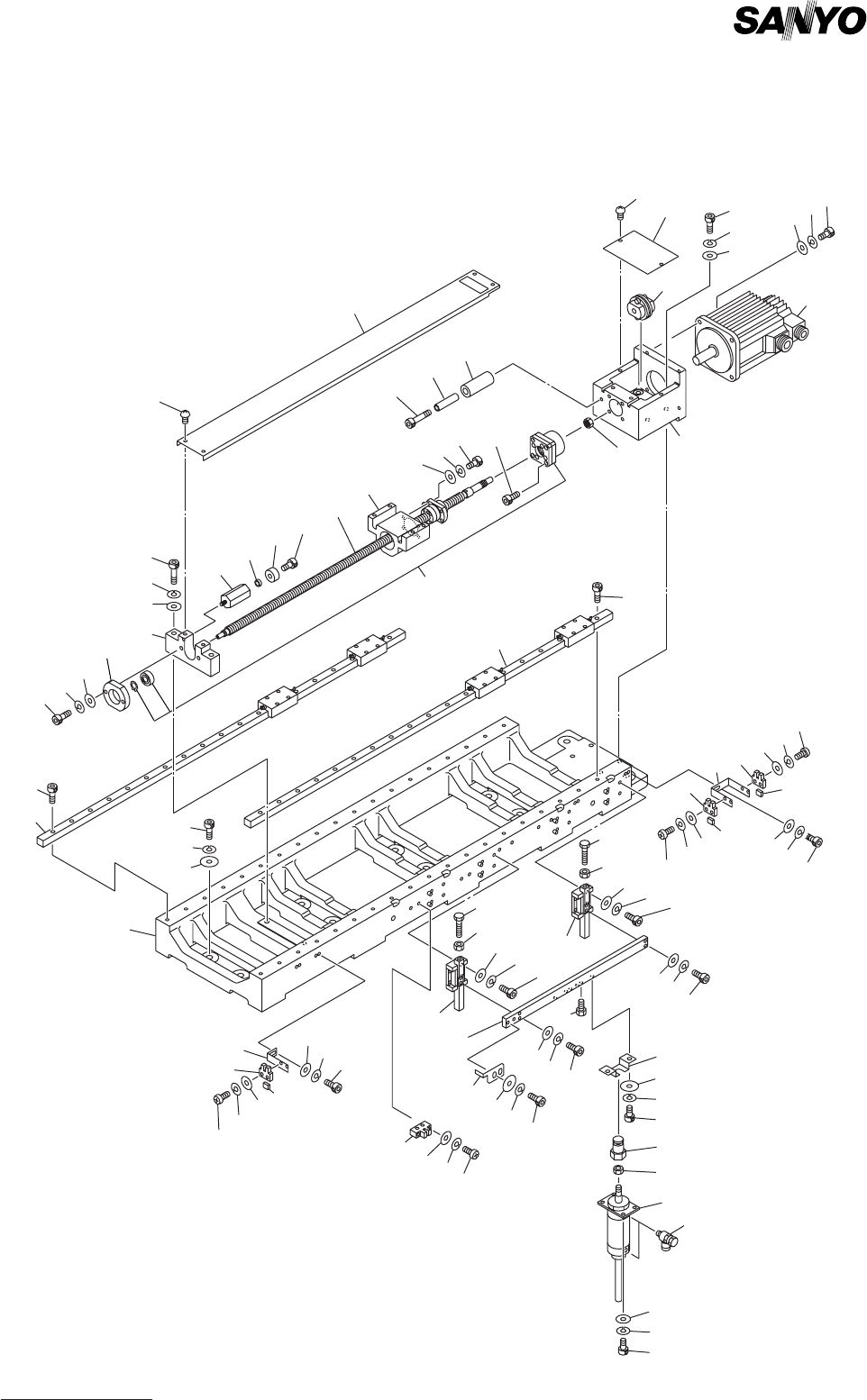

ＸＹテーブル部 XY TABLE SECTION
Fig. 6-1 Ｘ軸 X Axis
1
6
9
9
17
18
27
26
TCM-3500E
21
22
46
38
45
43
19-3
19-2
19-1
39
40
41
42
46-1
44
24
23
25
45
33
32
31
34
93
92
91
78
80
14
15
16
10
11
12
13
81
82
75
74
53
53
56
57
58
55
54
55
54
56
57
58
13
12
11
10
11
10
14
15
16
12
13
76
77
61
62
63
61
62
63
64
65
66
67
96
94
95
60
52
51
35
36
37
50
48
49-1
30
9
7
59
98
99
100
97
49
47
52
51
MODEL TCM-3500Z
9810-001
6- 1
Key No. PART No. PART NAME Q'ty REMARKS
1 630 066 1415 BASE 1 678J--02B-001
6 630 059 7981 BRACKET 1 678J--02B-013
7 630 059 7998 BRACKET 1 678J--02B-014
9 630 000 0245 SENSOR,PHOTO 3 678J--02H-070
10 630 000 0269 SENSOR,PHOTO(CONNECTOR) 3 678J--02H-075
11 411 119 1909 WASHER V 3X7X0.5 6 FW3 F
12 411 086 4408 WASHER SPR 3 6 SW3 F
13 411 040 7803 SCR PAN 3X12 6 M3X12 PAN
14 411 141 4008 WASHER V 4X9X0.8 4 FW4
15 411 141 2905 WASHER SPR 4 4 SW4
16 630 000 7640 BOLT,HEX-SCT 4 M4X14
17 630 064 4005 BRACKET,LOCATE 1 678J--02B-027
18 630 037 6647 BEARING,UNIT 1 678J--02H-015
19 -1 411 141 4701 WASHER V 10X21X2 4 FW10
19 -2 411 141 3209 WASHER SPR 10 4 SW10
19 -3 630 000 8159 BOLT,HEX-SCT 4 M10X40
21 630 066 2313 BRACKET,LOCATE 1 678J--02B-003
22 630 039 8762 BALL SCREW 1 678J--02H-001
23 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
24 411 141 3001 WASHER SPR 6 4 SW6
25 630 000 7893 BOLT,HEX-SCT 4 M6X20
26 630 000 7909 BOLT,HEX-SCT 4 M6X25
27 411 141 1502 NUT HEX 16 1 M16
30 630 064 5460 BRACKET 1 678J--02B-006
31 411 141 4701 WASHER V 10X21X2 2 FW10
32 411 141 3209 WASHER SPR 10 2 SW10
33 630 000 8180 BOLT,HEX-SCT 2 M10X70
34 630 064 5569 HOLDER 1 678J--02B-007
35 411 141 4305 WASHER V 6X12.5X1.6 2 FW6
36 411 141 3001 WASHER SPR 6 2 SW6
37 630 000 7916 BOLT,HEX-SCT 2 M6X30
38 630 063 9278 COUPLING 1 678J--02H-006
39 630 053 1701 MOTOR,AC-SERVO 1 678J--02H-008
40 411 141 4503 WASHER V 8X17X1.6 4 FW8
41 411 141 3100 WASHER SPR 8 4 SW8
42 630 000 8036 BOLT,HEX-SCT 4 M8X30
43 630 053 2104 COVER 1 678J--02B-016
44 630 066 1408 COVER 1 678J--02B-015
45 411 051 1708 SCR TRS 4X6 6 M4X6 TRS
46 630 064 5989 MECH PARTS 1 678J--02B-059
46 -1 630 064 6023 COLLAR 1 678J--02B-061
47 630 000 8098 BOLT,HEX-SCT 1 M8X70
48 630 064 5668 SPACER 1 678J--02B-008
49 630 064 5996 MECH PARTS 1 678J--02B-060
49 -1 630 064 6030 COLLAR 1 678J--02B-062
50 630 000 8005 BOLT,HEX-SCT 1 M8X16
51 630 064 6283 GUIDE,LINEAR 2 678J--02H-003
52 630 000 7770 BOLT,HEX-SCT 38 M5X20
53 630 053 1022 GUIDE,LINEAR 2 678J--02H-005
54 411 141 0703 NUT HEX 6 2 M6
NOTE
