MEMO
MODEL TCM-3500Z
9810-001
7- 1
Key No. PART No. PART NAME Q'ty REMARKS
50 411 141 4008 WASHER V 4X9X0.8 4 FW4
51 411 141 2905 WASHER SPR 4 4 SW4
52 630 000 7633 BOLT,HEX-SCT 4 M4X12
53 630 031 0399 BEARING,RADIAL 72 678G--01H-001
54 630 067 3098 BELT,ROUND 2 678G--01H-002
55 630 067 3104 BELT,ROUND 2 678G--01H-035
56 630 067 2558 GUIDE(MAE) 1 678G--01B-014
57 630 067 2541 GUIDE(OKU) 1 678G--01B-013
58 411 141 4008 WASHER V 4X9X0.8 13 FW4
59 411 141 2905 WASHER SPR 4 13 SW4
60 630 000 7664 BOLT,HEX-SCT 12 M4X20
60 -1 630 000 7657 BOLT,HEX-SCT 1 M4X16
66 630 056 2750 PLATE(R) 1 678G--01B-048
67 411 141 4008 WASHER V 4X9X0.8 4 FW4
68 411 141 2905 WASHER SPR 4 2 SW4
69 630 000 7602 BOLT,HEX-SCT 2 M4X6
71 630 056 2736 PLATE 2 678G--02B-049
72 630 000 0252 SENSOR,PHOTO 2 678G--02H-044
73 630 000 0269 SENSOR,PHOTO(CONNECTOR) 2 678G--02H-045
74 411 088 9005 WASHER F 3X6X0.5 8 FWS3 F
75 411 086 4408 WASHER SPR 3 4 SW3 F
76 411 040 7803 SCR PAN 3X12 4 M3X12 PAN
77 411 141 4008 WASHER V 4X9X0.8 4 FW4
78 411 141 2905 WASHER SPR 4 4 SW4
79 630 000 7619 BOLT,HEX-SCT 4 M4X8
91 630 001 0237 WASHER 2 678G--01H-025
92 411 141 3001 WASHER SPR 6 2 SW6
93 630 000 7886 BOLT,HEX-SCT 2 M6X16
NOTE
MEMO
MODEL TCM-3500Z
9810-001
Ｌコンベア部 L CONVEYOR SECTION

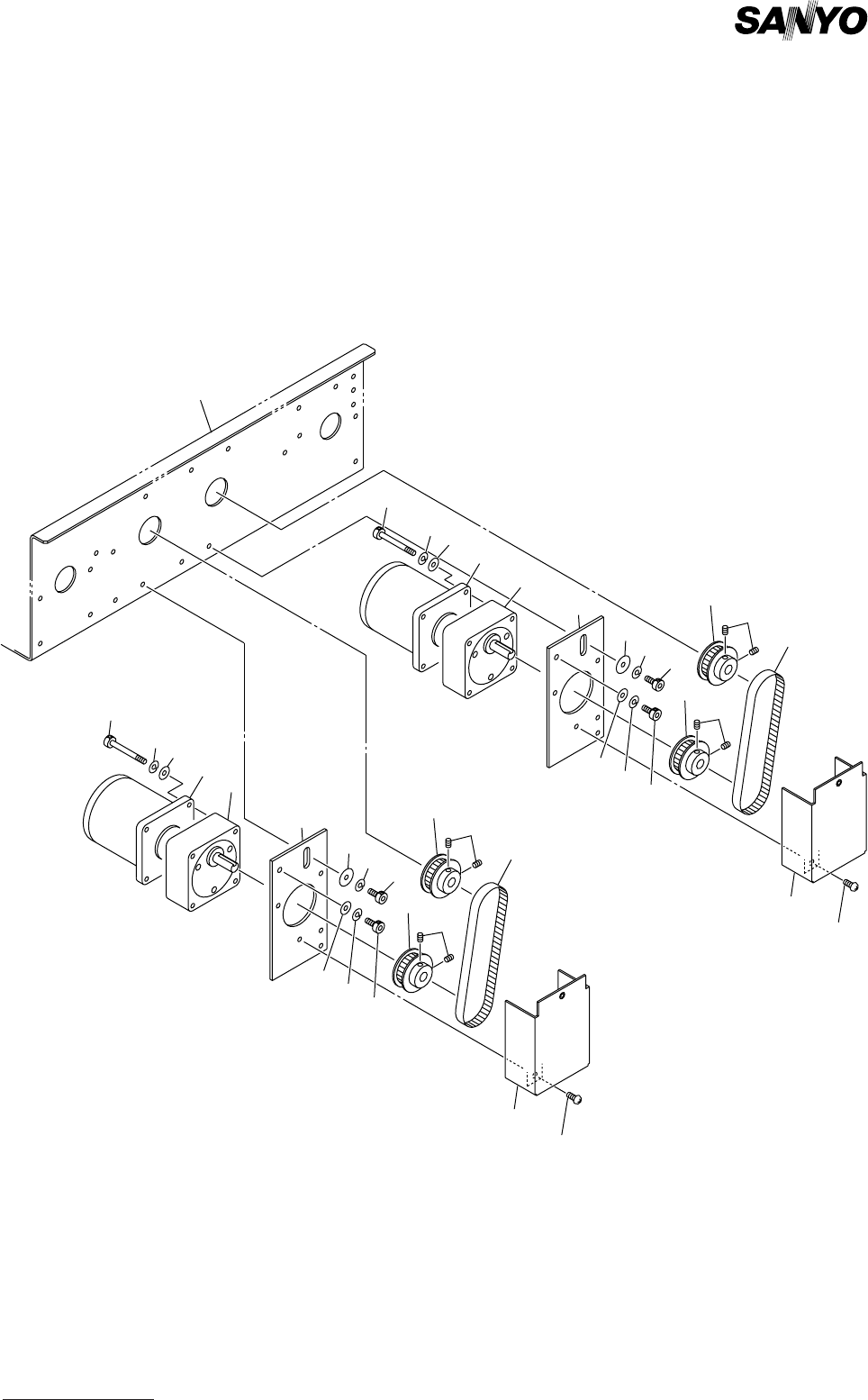

Fig. 7-2 コンベア駆動部 Conveyor Driver
See Fig.7-1
Key No.2
6
5
4
3
2
1
7
8
7
8
9
13
14
15
16
17
10
11
12
6
5
4
3
2
1
7
8
7
8
9
13
14
15
16
17
10
11
12
TCM-3500E
