Erforderliche Bauteile
Wieder verwendete Bauteile
AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 9
2
2 Erforderliche Bauteile
Erforderliche Bauteile
Das X-Feeder Upgrade Package enthält alle auszutauschenden Teile, um Ihr Service- / Wartungsper
-
sonal zu befähigen die Nachrüstung selbsttätig durchzuführen.
2.1

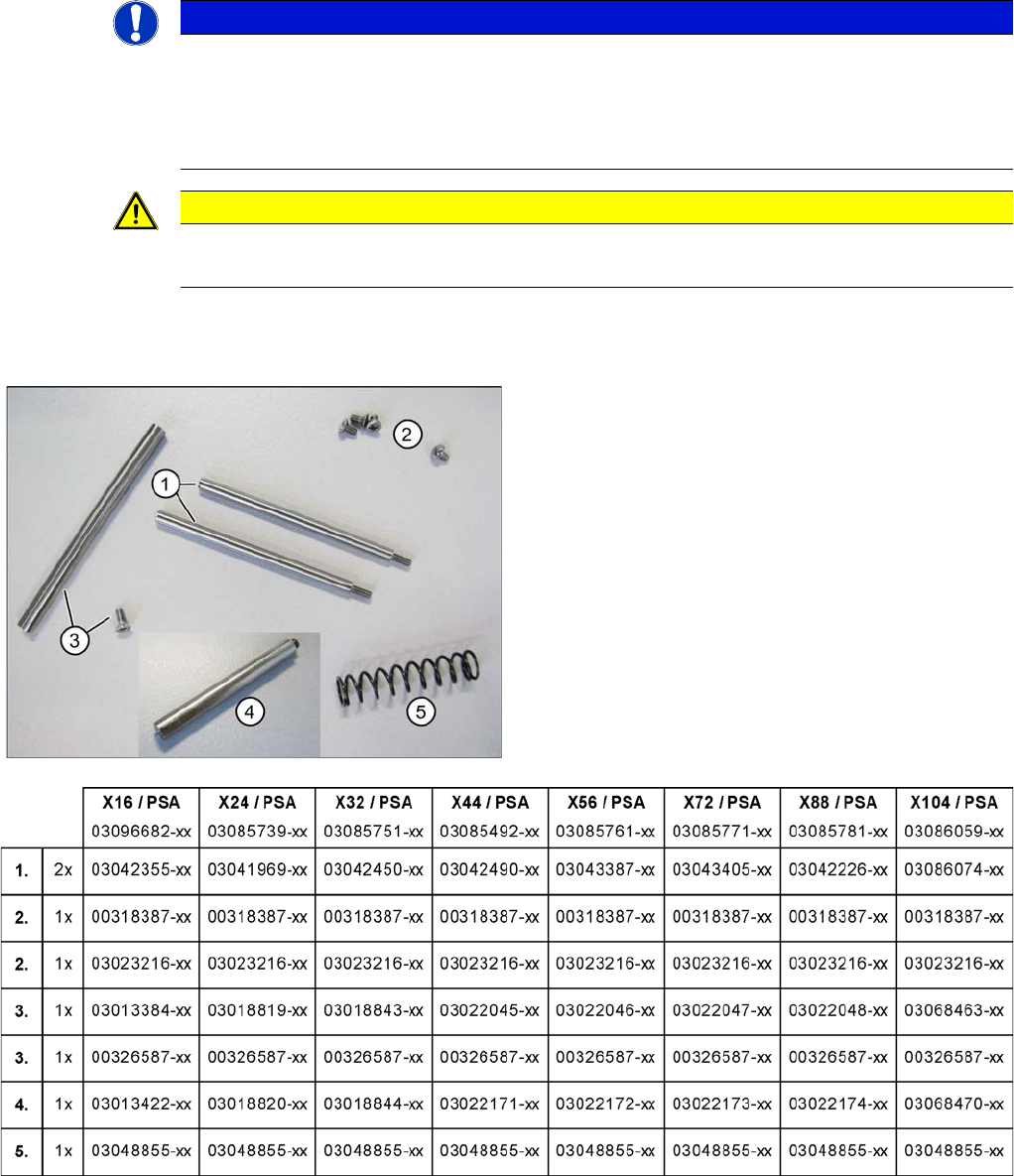

2.1 Wieder verwendete Bauteile
Wieder verwendete Bauteile
HINWEIS
Wiederverwendung von Einzelteilen
Für die Nachrüstung werden Einzelteile wieder verwendet. Bitte achten Sie daher darauf keine
ausgebauten Einzelteile zu verlieren. Zur besseren Übersicht ist es hilfreich, wenn Sie die
Kleinteile sowie jeweils gleichen Schrauben gemeinsam, z.B. in kleinen gekennzeichneten Sor
-
tierschalen, aufbewahren.
VORSICHT
Unterlage
Führen Sie das Upgrade auf einer stabilen, ebenen und sauberen Unterlage durch.
1. Lagerwellen Wippe
2. Schrauben für Abstreifblech Folienentsorgung
3. Bolzen mit Schraube Folienentsorgung
4. Achse D4 Folienschwinge
5. Druckfeder
Erforderliche Bauteile
Inhalt Nachrüstpaket
10 AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package
2.2

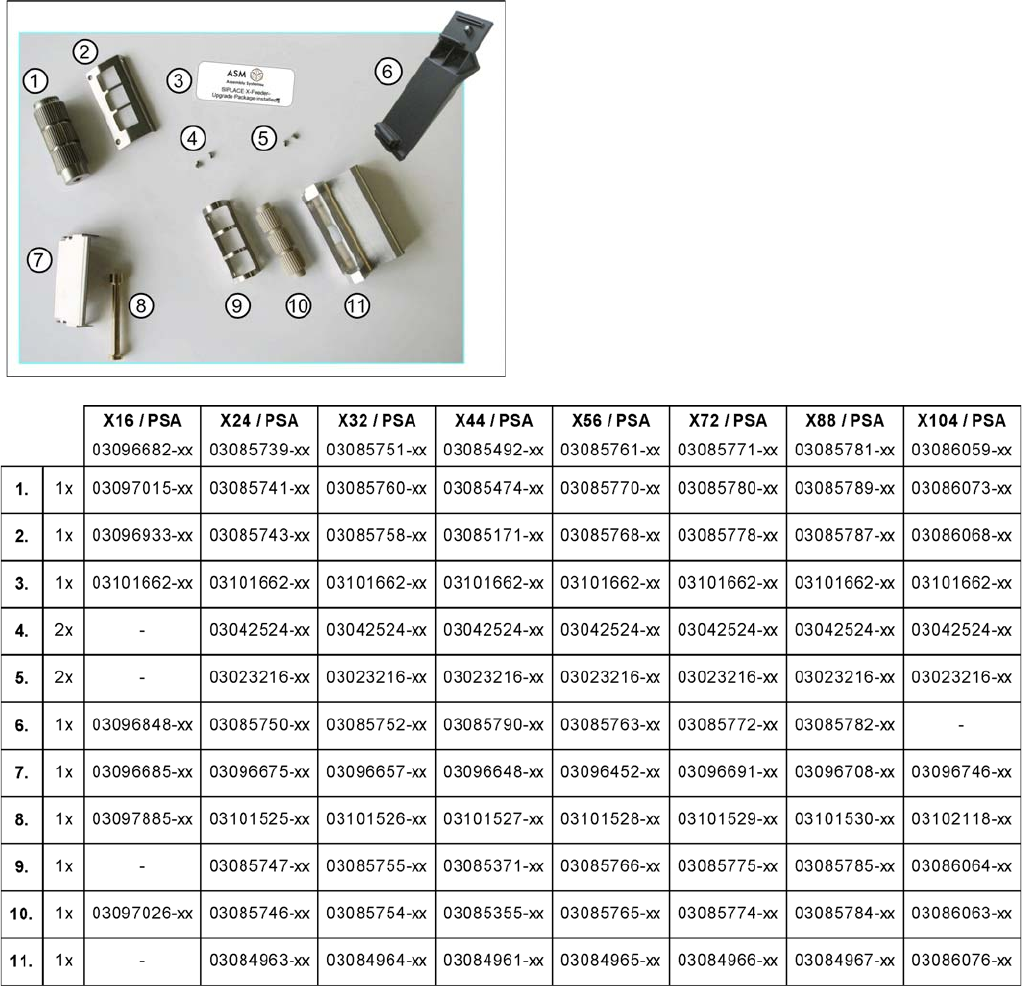

2.2 Inhalt Nachrüstpaket
Inhalt Nachrüstpaket
1. Stopfrad verzahnt kpl.
2. Abstreifblech Folienentsorgung
3. Aufkleber Upgrade Package
4. ISO 4762 - M 2 x 5-A2-70
5. ISO 7046-2-M2 x 4-A2-70-H
6. Klappe komplett Folienentsorgung
(nicht bei X104)
7. Einsatz Folienschwinge
8. Faltrolle / PSA
9. Abstreiferblech Wippe (nicht bei X16)
10. Stopfrad verzahnt kpl. Wippe
11. Wippe (nicht bei X16)
X-Feeder Upgrade Installieren
Linke Seitenabdeckung entfernen
AI X-Feeder Upgrade Package AI X-Feeder Upgrade Package 11
3
3 X-Feeder Upgrade Installieren
X-Feeder Upgrade Installieren
3.1
3.1 Linke Seitenabdeckung entfernen
Linke Seitenabdeckung entfernen
Benötigtes Werkzeug:
▪ Kreuzschlitzschraubendreher
▪ TORX-Schraubendreher Größe T8
► Legen Sie das Zuführmodul vorsichtig mit der rechten
Seite auf eine stabile, ebene und saubere Unterlage.

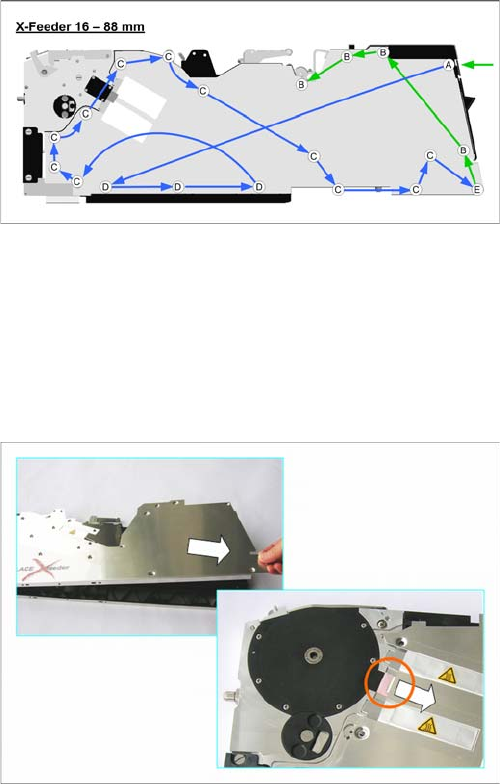

► Lösen Sie die Schrauben, wie in der Abbildung ange
-
geben.
Grüne Pfeile: Schrauben, für die Sie einen TORX-
Schraubendreher mit 0,6 Nm Drehmoment verwenden.
Blaue Pfeile: Schrauben, für die Sie einen Kreuzschlitz
-
schraubendreher mit 0,9 Nm Drehmoment verwenden.
Starten Sie das Lösen der Schrauben an der mit dem
grünen Pfeil gekennzeichneten Position.
► Heben Sie die Seitenabdeckung am hinteren Ende
an.
► Ziehen Sie die Seitenabdeckung leicht schräg nach
hinten.
Achten Sie darauf, dass Sie dabei die Lasche gerade
aus der Antriebseinheit ziehen.
► Legen Sie die Seitenabdeckung an einen
geschützten und sauberen Platz.
